M5Stack ESP32-H2 Thread/Zigbee -porttiyksikkö

Unit Gateway H2 on täysin uudenlainen porttiyksikkö, joka on rakennettu ESP32-H2-MINI-1-N2 piirille. Siinä on sisäänrakennettu 32-bittinen yksiytiminen MCU, joka perustuu RISC-V arkkitehtuuriin, ja se integroi IEEE 802.15.4 langattoman viestinnän, tukien ZigBee, Thread ja Thread-pohjaiset Matter yhteysprotokollat. Lisäksi se on varustettu laitteistopohjaisella salausmoottorilla vastaamaan korkean turvallisuuden IoT-sovellusten vaatimuksia. Tuote kommunikoi M5-sarjan isäntälaitteen kanssa sarjaliikenteen (UART) kautta Grove (Port C) liitännän avulla tiedonvaihdon toteuttamiseksi. Unit Gateway H2 voi joustavasti toimia porttina (kuten Thread Border Routerina) tai päätelaitteena, työskennellen isännän kanssa ekosysteemien välisen yhteyden rakentamiseksi tai toimien itsenäisesti IoT-sovelluksissa. Lisäksi se varaa standardin ohjelmalatausliitännän ja Type-C liitännän H2-piirin laiteohjelmiston polttamista ja virheenkorjausta varten. Tämä tuote sopii älykoteihin, ympäristön valvontaan, anturiverkkoihin ja vähävirtaisiin langattomiin viestintäsolmuihin erilaisissa käyttökohteissa.

Ominaisuudet

• Tukee langattomia viestintäprotokollia kuten ZigBee, Thread ja Matter
• Integroitu IEEE 802.15.4 -teknologia
• UART-viestintä
• Tukee laitteistopohjaista salausominaisuutta
• Alhainen virrankulutus
• Kehitysalustat:

Arduino IDE

ESP-IDF

Sisältää

• 1x Unit Gateway H2
• 1x HY2.0-4P Grove -kaapeli (20cm)

Sovellukset

• Älykoti
• Teollisuusautomaatio
• Terveysala
• Kulutuselektroniikka
• Älykäs maatalous

Tekniset tiedot

Tekninen tieto	Parametri
SoC	Sisäänrakennettu ESP32-H2-piiri, RISC-V 32-bittinen yksiytiminen prosessori, kellotaajuus jopa 96 MHz @IEEE 802.15.4
Flash-muisti	2MB
Antenni	Moduulin sisäinen PCB-antenni
Tukiprotokolla	IEEE 802.15.4 (sisältäen ZigBee 3.0, Thread 1.3, Matter)
Virrankulutus	Käyttövirta: (Thread-verkko) [email protected] Valmiustila: [email protected] Unetila: (virtalähteenä Grove-liitäntä) [email protected]
Käyttölämpötila	0-40°C
Tuotteen koko	48.0 x 24.0 x 8.0mm
Tuotteen paino	6.9g
Pakkauksen koko	138.0 x 93.0 x 9.0mm
Pakkauksen paino	12.3g

Oppiminen

Ohjelmien lataaminen

Paina ja pidä Boot-painiketta, ja liitä sitten datakaapeli laitteeseen. Kun datakaapeli on vakaasti kytketty, vapauta Boot-painike, ja voit siirtyä lataustilaan.

Sertifikaatit

• ESP32-H2-MINI-1 Sertifikaatit

Kaaviot

• Unit Gateway H2 Kaaviot PDF

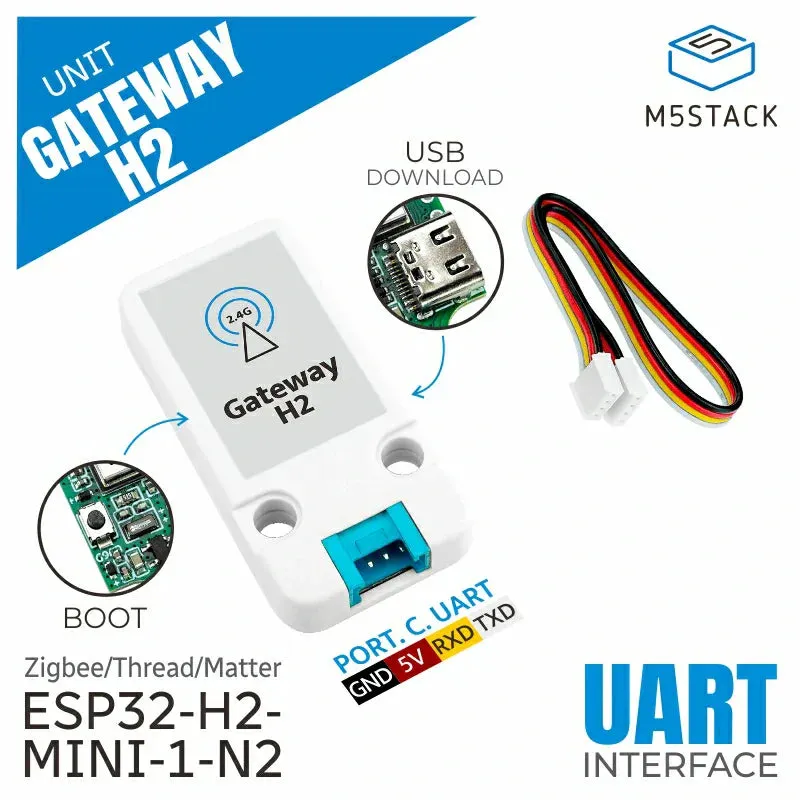

PinMap

Unit Gateway H2

HY2.0-4P	Musta	Punainen	Keltainen	Valkoinen
PORT.C	GND	5V	UART_TX	UART_RX

Mallin koko

Tietolehdet

• ESP32-H2-MINI-1 Moduuli

Ohjelmistot

Arduino

• Unit Gateway H2 Arduino -opas

UIFlow 2.0

• Tulossa pian…

ESP-IDF

• ESP Thread Border Router -opas
• ESP Zigbee Gateway -opas
• ESP Zigbee NCP -opas
• ESP32-H2 ESP-IDF Dokumentaatio
• ESP Zigbee SDK
• ESP Thread Border Router SDK
