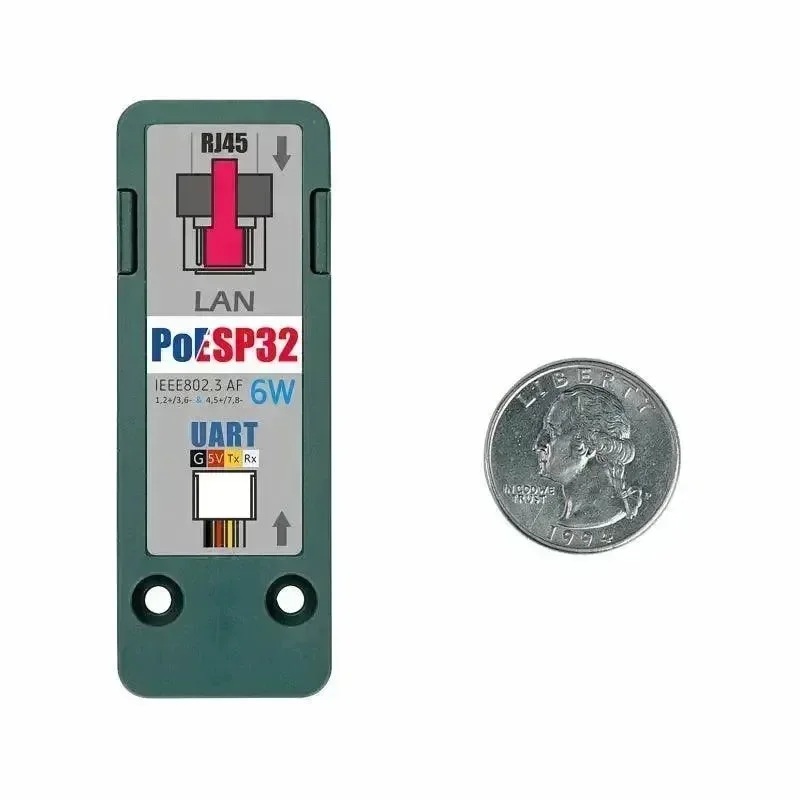

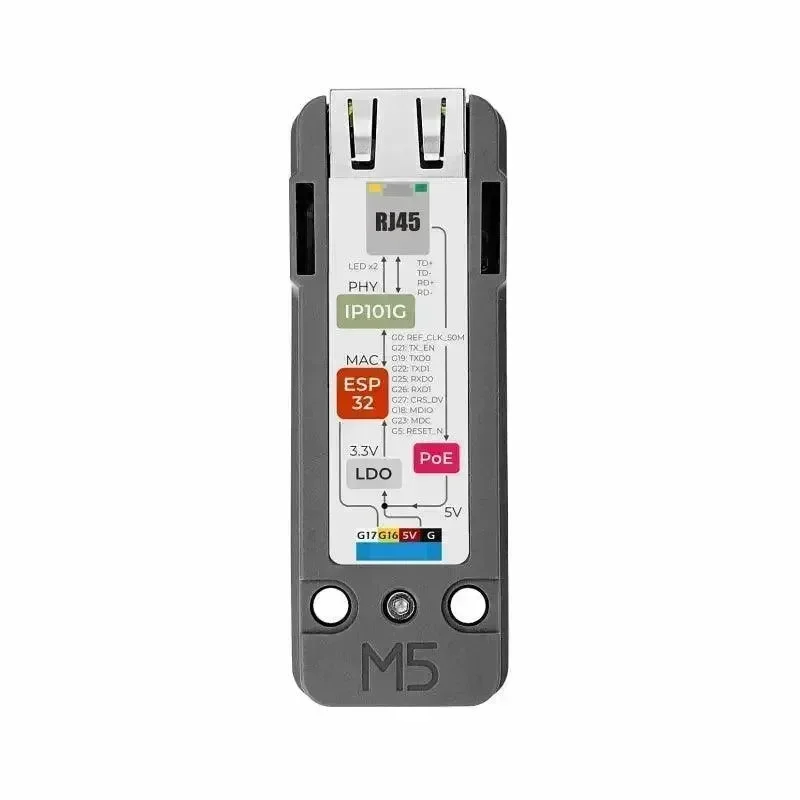

PoESP32-yksikkö on Ethernet-moduuli, joka integroi ESP32 mikrokontrollerin ja tukee Power over Ethernet (PoE) -toiminnallisuutta. Se yhdistää ESP32:n, monipuolisen mikrokontrollerin, jossa on sisäänrakennettu Wi-Fi ja Bluetooth, IP101G-fysikaalikerroksen vastaanottimeen.
PoESP32-yksikkö toimitetaan oletusohjelmistolla, joka käyttää ESP-AT-komentojoukkoa. Tämä ohjelmisto mahdollistaa TCP-, MQTT- ja HTTP-protokollien tuen, mikä helpottaa viestintää ja tiedonsiirtoa Ethernet-yhteyden kautta. Yksinkertaisia AT-komentoja sarjaportin kautta käyttämällä moduuli voi muodostaa yhteyden palvelimeen ja saavuttaa etäohjauksen ja tiedonsiirtotoiminnot.
Yksi PoESP32-yksikön keskeisistä ominaisuuksista on sen tuki Power over Ethernetille. Tämä tarkoittaa, että se voi saada virtaa Ethernet-kaapelin kautta, mikä poistaa erillisen virtalähteen tarpeen. Tämä yksinkertaistaa johdotusta ja vähentää työvoimakustannuksia, koska moduulille ei tarvitse vetää lisävirtajohtoja.
Lisäksi PoESP32-yksikkö on suunniteltu toissijaista kehitystä varten. Se tarjoaa tarvittavat liitännät ja ominaisuudet mukauttamiseen ja laajentamiseen, jolloin kehittäjät voivat räätälöidä moduulin omien vaatimustensa mukaan.
Tuotteen ominaisuudet
- Sisäänrakennettu ESP32-pääohjain
- PHY-ratkaisu:
- Vastaanotinmalli IP101G
- IEEE 802.3/802.3u -standardi
- Ethernet-liitäntä.
- PoE-standardi: PoE IEEE802.3 AF / Tukee enintään 6W kuormitusvirtaa

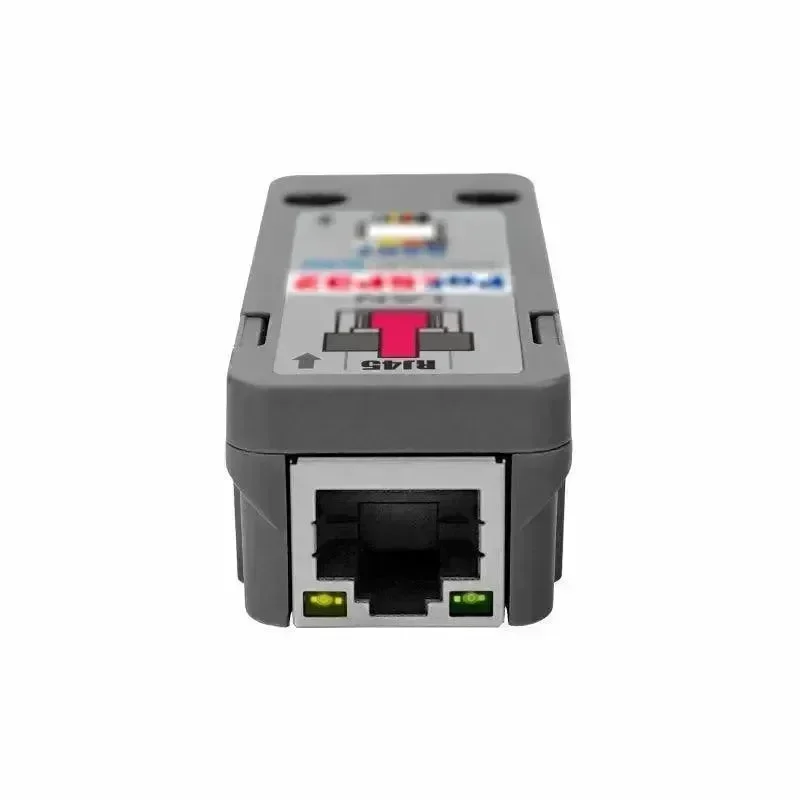

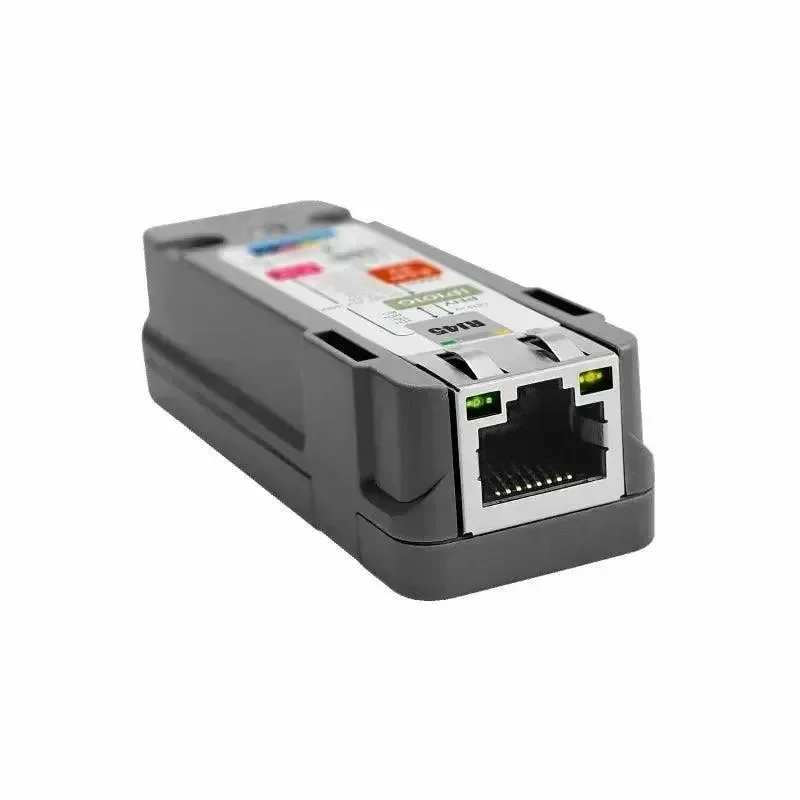

- RJ45-verkkoliitäntä 10/100Mbps
- Viestintä/latausliitäntä:
- Oletusohjelmisto on ESP-AT / Tukee toissijaista kehitystä TCP Client/HTTP/CoAP ja muiden protokollien toteuttamiseksi
- Ohjelmoitava / tukee toissijaista kehitystä, varattu ohjelmalatausliitäntä
- Virtalähde.
- HY2.0-4P-liitäntä 5V DC virtalähde
- PoE-virtalähde (PoE IEEE802.3 AF)
- Kehitystapa.
- AT-komento, UART: oletus 9600bps
- Kehitysalusta: UIFlow (tulossa pian), Arduino, ESP-IDF
Sisältö
- 1x UNIT PoESP32
- 1x HY2.0-4P-kaapeli (20cm)
- 1x Käyttöohje
Sovellukset
- Ethernet-ohjain
- TCP Client -datansiirto
Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| ESP32-WROOM-32U | 240MHz kaksiytiminen, 600 DMIPS, 520KB SRAM (ilman integroitua 3D-antenniä, ei tue WiFi- ja BLE-langattomia toimintoja) |
| Flash | 4MB |
| PHY | IP101G: IEEE 802.3/802.3u |
| MAC-PHY-liitäntätyyppi | RMII |
| PoE-määritykset | PoE IEEE802.3 AF -määritykset / Maksimiteho 6W / Jännite DC 37-57V |
| Ethernet-liitännän määritykset | RJ45 10/100Mbps |
| Varattu liitäntä | 1x HY2.0-4P-liitäntä, 1x ohjelmalatausliitäntä |
| Viestintäliitäntä | UART 9600bps 8N1 AT-komentokontrolli |
| Viestinnän logiikkataso | 3.3V |
| Netto paino | 26.2g |
| Bruttopaino | 32.8g |
| Tuotteen koko | 72 * 26 * 19.2mm |
| Pakkauskoko | 75 * 36 * 20.5mm |
