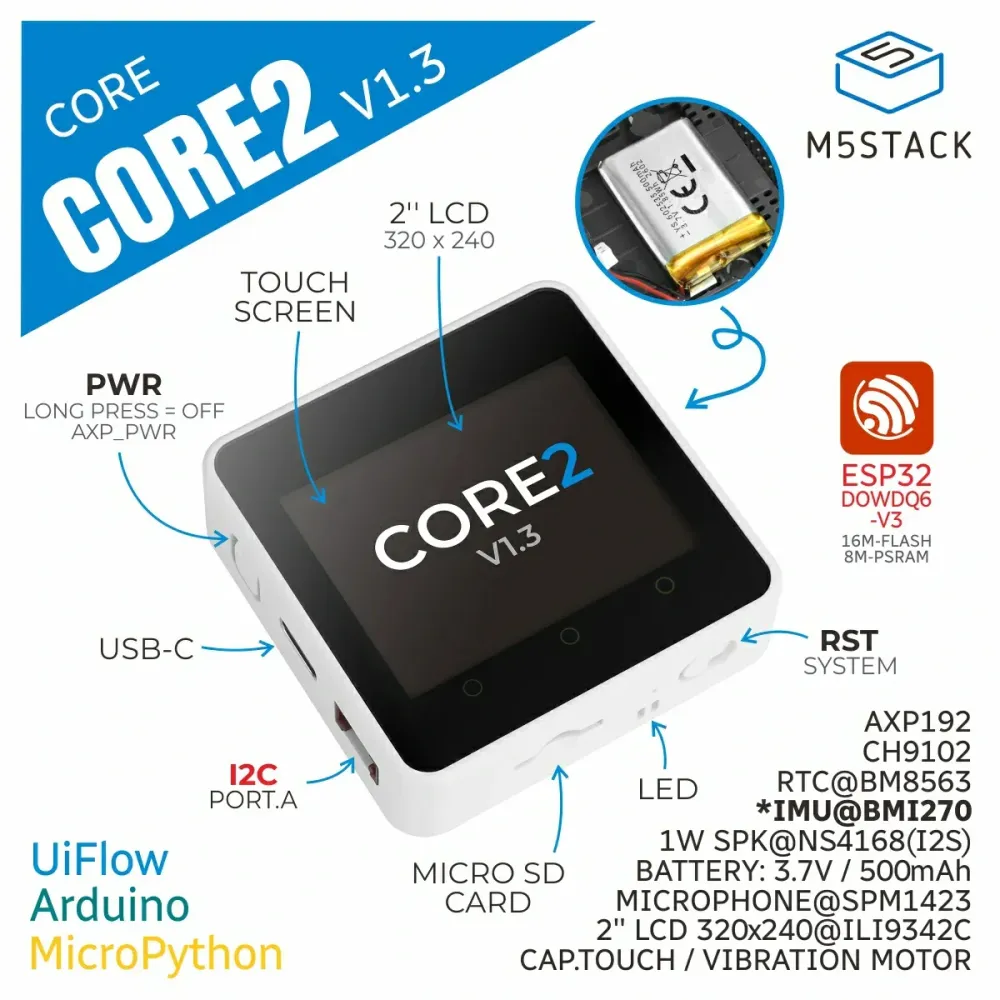

M5Stack Core2 ESP32 IoT Development Kit v1.3 on kaikki yhdessä ESP32-pohjainen ihmisen ja koneen välinen käyttöliittymä ja IoT-ohjain, joka on suunniteltu älykotipaneeleihin, teollisuuden HMI:hin, kannettaviin ohjauspäätteisiin, datan visualisointiin, sulautettuihin kojelautoihin ja nopeaan prototyyppien tekoon. Se yhdistää 2,0 tuuman kapasitiivisen kosketusnäytön, ESP32-D0WDQ6-V3:n, 16MB Flashin, 8MB PSRAMin, Wi-Fi:n, kaiuttimen, microSD-korttipaikan, värinämoottorin, RTC:n ja 500mAh akun kompaktiksi kädessä pidettäväksi M5Stack-ohjaimeksi.
v1.3-versio säilyttää tutun Core2-alustan päivittäen takalaajennuskortin IMU:n MPU6886:sta BMI270:een, parantaen liiketunnistuksen tarkkuutta, asennon havaitsemista ja reagointikykyä. Tämä tekee siitä paremman valinnan projekteihin, jotka sisältävät elevuorovaikutuksen, orientaation tunnistuksen, liikkeen laukaiseman ohjauksen, kannettavat käyttöliittymäpäätteet ja älylaitteiden käyttöliittymät. Se tukee UiFlow1, UiFlow2, Arduino IDE, ESP-IDF ja PlatformIO, joten se sopii hyvin sekä visuaaliseen ohjelmointiin että täyden koodin kehitykseen.
Ominaisuudet
- ESP32-D0WDQ6-V3 kaksiytiminen prosessori, joka toimii jopa 240 MHz taajuudella.
- 16MB Flash + 8MB PSRAM käyttöliittymälle, verkottumiselle ja monitoimisovelluksille.
- 2,0 tuuman 320 x 240 kapasitiivinen kosketusnäyttö suoraan käyttäjän vuorovaikutukseen.
- Kolme ohjelmoitavaa virtuaalista kosketuspainiketta etupaneelissa.
- Sisäänrakennettu kaiutin, PDM-mikrofoni ja värinämoottori ääni- ja haptiseen vuorovaikutukseen.
- BMI270 6-akselinen IMU takalaajennuskortilla liikkeen tunnistukseen v1.3-versiossa.

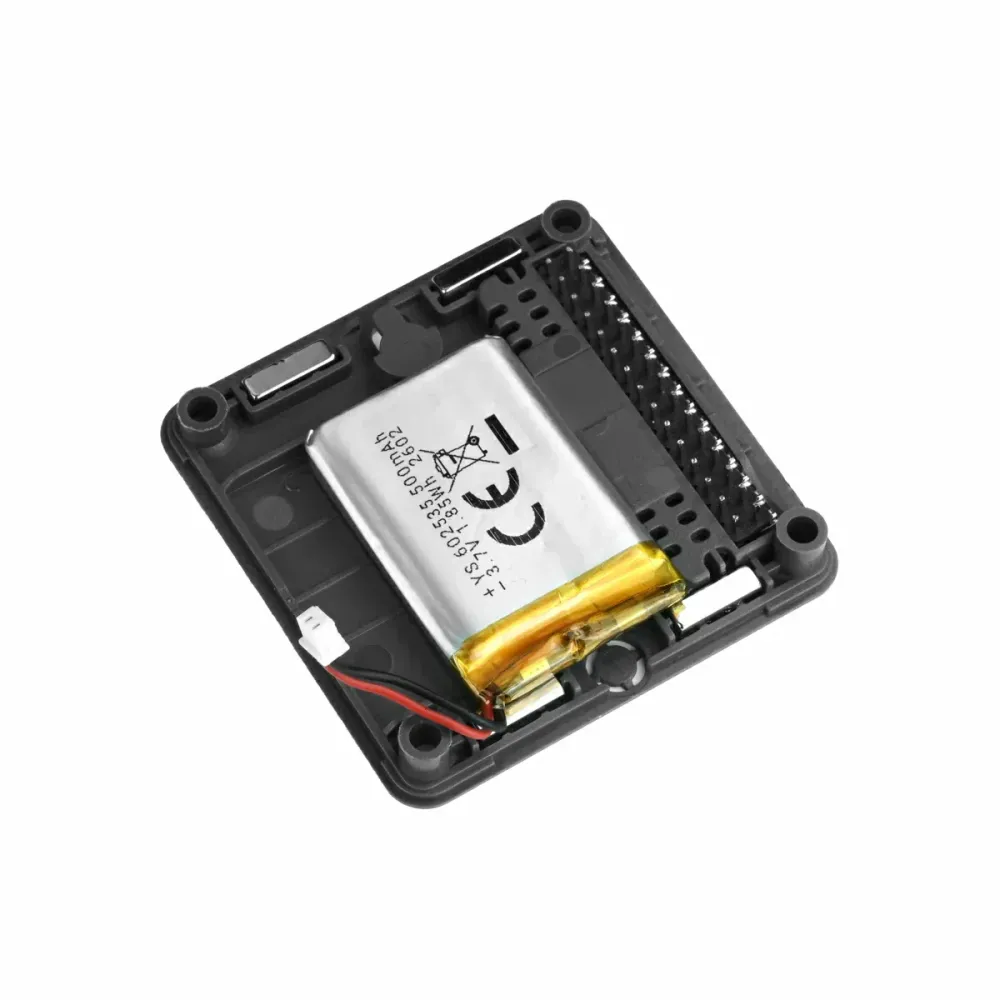

- RTC, microSD-korttipaikka ja 500mAh litiumakku kannettaviin ja aikatietoisiin projekteihin.
- HY2.0-4P Grove-yhteensopiva laajennusliitäntä antureille ja ulkoisille moduuleille.
Tekniset tiedot
| SoC | ESP32-D0WDQ6-V3 kaksiytiminen, 240 MHz |
| SRAM | 520KB |
| Flash-muisti | 16MB |
| PSRAM | 8MB |
| Langaton | 2,4 GHz Wi-Fi |
| Tulojännite | 5V @ 500mA |
| Isäntäliitäntä | USB Type-C x1, GROVE (I2C + I/O + UART) x1 |
| Painikkeet | Virtapainike, RST-painike, näytön virtuaaliset painikkeet x3 |
| Näyttö | 2,0 tuuman IPS LCD, 320 x 240, ILI9342C |
| Kosketus-IC | FT6336U |
| Mikrofoni | SPM1423 |
| Vahvistin | NS4168 |
| IMU | BMI270 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB-TTL | CP2104 / CH9102F |
| Akku | 3,7V 500mAh litiumakku |
| Antenni | 2,4G 3D-antenni |
| Käyttölämpötila | 0 to 60 °C |
| Tuotteen koko | 54,0 x 54,0 x 16,5 mm |
| Tuotteen paino | 54.9g |
Sovellukset
- Älykodin ohjauspaneelit ja kosketusnäyttöiset automaatiopäätteet.
- Kannettavat IoT-hallintapaneelit langattomalla yhteydellä ja akkuvirralla.
- Teollisuuden HMI- ja laiteohjauskäyttöliittymät.
- Liikkeentunnistukseen perustuvat käsikäyttöiset projektit BMI270 IMU:lla.
- Datan tallennus, anturien näyttö ja reunaintegraatio.
- Koulutus, prototyyppien tekeminen ja sulautettujen käyttöliittymien kehitys.
Pakkauslista
- Core2 v1.3 x1
- USB Type-C -kaapeli (20 cm) x1
- Kuusiokoloavain L-mallinen x1
Muu sisältö
Mitä muutoksia v1.3:ssa on
Tärkein laitteistopäivitys tässä versiossa on MPU6886:n korvaaminen BMI270:llä. Tämä parantaa asennon tunnistusta, liikkeen reagointia ja tunnistuksen vakautta säilyttäen samalla Core2:n kokonaisarkkitehtuurin ja laajennuslogiikan tutun tuntuisena.
Kosketus- ja HMI-etu
