Kuvaus

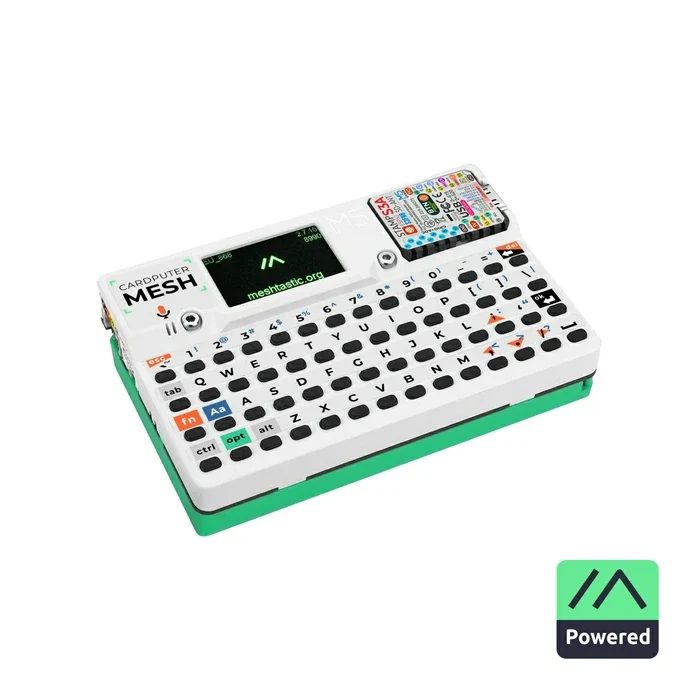

M5Stack Cardputer Mesh Kit Meshtasticille (M5-K152) on käyttövalmis Meshtastic-käsikahva, joka perustuu Cardputer-Adv ja Cap LoRa-1262 -laajennusmoduuliin. Se yhdistää ESP32-S3-ohjaimen, SX1262 LoRa -radiot, GNSS-paikannuksen, sisäänrakennetun näppäimistön, näytön, akun, kaiuttimen, mikrofonin ja laajennusliitännät yhteen kompaktin alustan, joten voit aloittaa kannettavan LoRa Meshtastic -solmun rakentamisen tai käyttöönoton paljon nopeammin.
Tämä paketti sopii erityisesti käyttäjille, jotka haluavat integroidumman Meshtastic-laitteen erillisten piirilevyjen rakentamisen sijaan. Cardputerin, LoRan ja GPS/GNSS:n yhdistelmä tekee siitä käytännöllisen vaihtoehdon verkon ulkopuoliseen viestintään, kannettavaan kenttäviestintään, paikannustietoisille Meshtastic-solmuille ja nopeaan prototyyppien kehitykseen M5Stack ja ESP32-S3 -projekteissa.
Jos haluat aloittaa Meshtastic-ekosysteemin käytön heti, tämä M5Stack Cardputer Mesh Kit tarjoaa olennaisen laitteiston yhdessä paketissa. Jos tarvitset myöhemmin uudelleenohjelmointia tai laiteohjelmiston päivitystä, voit käyttää myös Meshtastic Web Flasheria.
Ominaisuudet

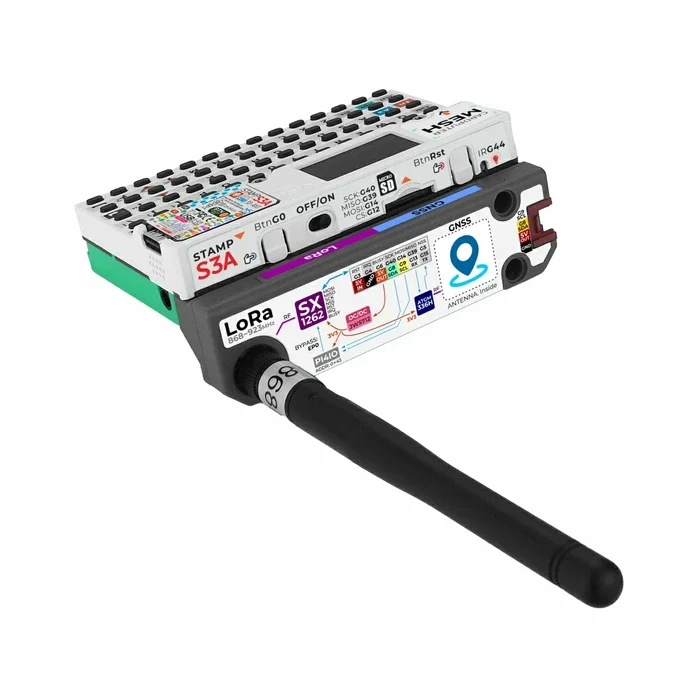

- Meshtastic-valmis käsikahva perustuen M5Stack Cardputer-Adv ja Cap LoRa-1262 -moduuleihin.
- ESP32-S3FN8 kaksiytiminen ohjain M5Stack, LoRa ja sulautetulle kehitykselle.
- SX1262 LoRa-radio, joka tukee 868–923 MHz, jopa +22 dBm lähetysvoimaa ja vastaanoton herkkyys jopa -147 dBm.
- Integroitu GNSS-tuki GPS / QZSS / BD2 / BD3 / GAL / GLO -paikannuksella Meshtastic-käyttöön.
- 1,14 tuuman 240 x 135 näyttö ja 56-näppäininen näppäimistö aidon itsenäisen Cardputer-kokemuksen takaamiseksi.
- 1750 mAh akku, kaiutin, mikrofoni, IR-lähetin ja microSD-tallennuslaajennus mobiilia Meshtastic-käyttöä varten.
- HY2.0-4P ja EXT 2.54-14P laajennusliitännät antureille, prototyyppaukselle ja laitteistokustomoinnille.
- Tukee Arduino, UiFlow2, ESP-IDF ja PlatformIO.
Tekniset tiedot
| Tekniset tiedot | Parametri |
|---|---|
| SoC | ESP32-S3FN8, kaksiytiminen Xtensa LX7, jopa 240 MHz |
| Flash-muisti | 8MB |
| Ulkoinen tallennustila | microSD |
| Näyttö | ST7789V2, 1,14 tuumaa, 240 x 135 |
| Näppäimistö | 56 näppäintä (4 x 14), 160 gf aktivoimisvoima |
| Laajennusliitäntä | HY2.0-4P + EXT 2.54-14P |
| IR | 1 x infrapunalähetin |
| Äänikoodekki | ES8311 |
| Kaiutin | NS4150B vahvistin + 8 ohm / 1 W kaiutin |
| Mikrofoni | MEMS-mikrofoni, SNR 65 dB |
| IMU | BMI270 |
| Akun kapasiteetti | 1750 mAh |
| Käyttölämpötila | 0–40 °C |
| Käyttövirta | DC 4,2 V @ 120,2 mA |
| LoRa-moduuli | SX1262 |
| LoRa taajuusalue | 868–923 MHz |
| LoRa ohjelmoitava bittinopeus | Jopa 300 kbps |
| LoRa-antenni | 108 x 9,3 mm, RP-SMA naaras, 3 dBi |
| LoRa lähetysteho | +22 dBm |
| LoRa vastaanottotarkkuus | -147 dBm (matala datanopeustila) |
| LoRa käyttövirta | DC 5V @ 163,4 mA |
| Tuetut modulaatiot | FSK / GFSK / MSK / LoRa / OOK |
| GPS-moduuli | ATGM336H-6N @ AT6668 |
| GPS viestintäliitäntä | UART, oletus 115200 bps @ 8N1 |
| Tuetut GNSS-järjestelmät | GPS / QZSS / BD2 / BD3 / GAL / GLO |
| GPS-kanavat | 50 kanavaa |
| GPS paikannustarkkuus | < 1,5 m (CEP50) |
| GPS päivitysnopeus | Jopa 10 Hz |
| GPS aika ensimmäiseen lukemaan | Kylmäkäynnistys 23 s, lämmin käynnistys 1 s |
| Tuotteen koko | Cardputer-Adv: 84,0 x 54,0 x 19,6 mm Cap LoRa-1262: 84,0 x 24,0 x 15,2 mm |
| Tuotteen paino | 77.2g |
| Pakkauksen koko | 103,0 x 90,0 x 25,0 mm |
| Bruttopaino | 127.2g |
Sovellukset
- Meshtastic-kädessä pidettävä viestintä verkon ulkopuoliseen kommunikointiin j
