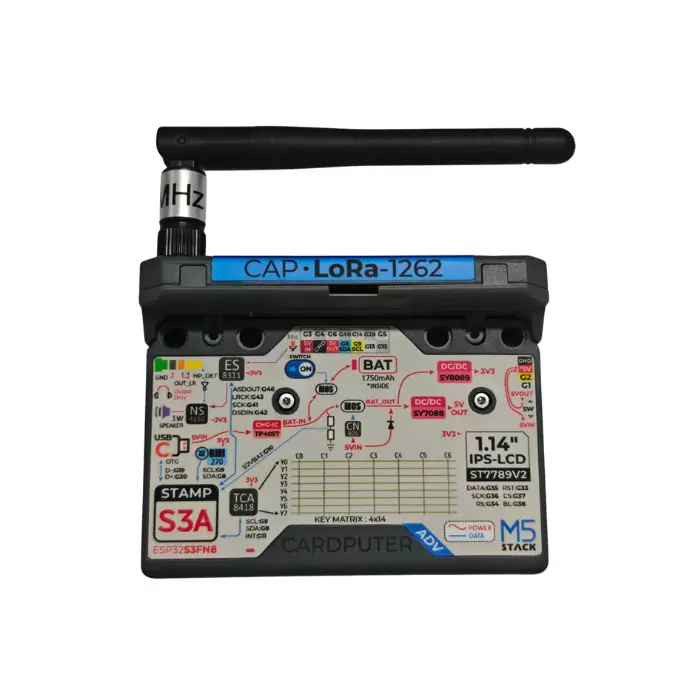

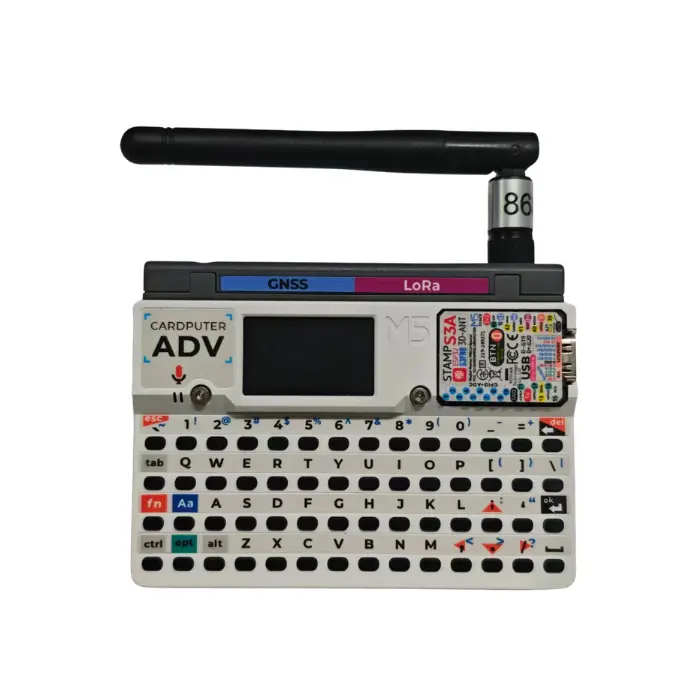

M5Stack Cardputer-ADV & CAP LoRa-1262 Meshtastic -sarja on kahdesta virallisesta M5Stack-laitteistokomponentista koostuva kannettava Meshtastic-ratkaisu: Cardputer ADV -käsitietokone ja CAP LoRa-1262 -laajennusmoduuli. Tämä ilmoitus on tarkoituksella luotu yhdistelmäpaketiksi, ei yksittäiseksi itsenäiseksi komponentiksi, ja se on valmisteltu Meshtastic-laiteohjelmistolla valmiiksi ladattuna nopeampaa käyttöönottoa varten.
Paketti yhdistää näppäimistöllä varustetun ESP32-S3 -käsitietokonealustan omistetulla SX1262 LoRa ja GNSS -laajennuskortilla. Yhdessä nämä kaksi osaa muodostavat kompaktin kannettavan solmun, joka soveltuu verkon ulkopuoliseen tekstiviestintään, mesh-viestintään ja sijaintitietoiseen kenttäkäyttöön.
Mitä tämä sarja yhdistää

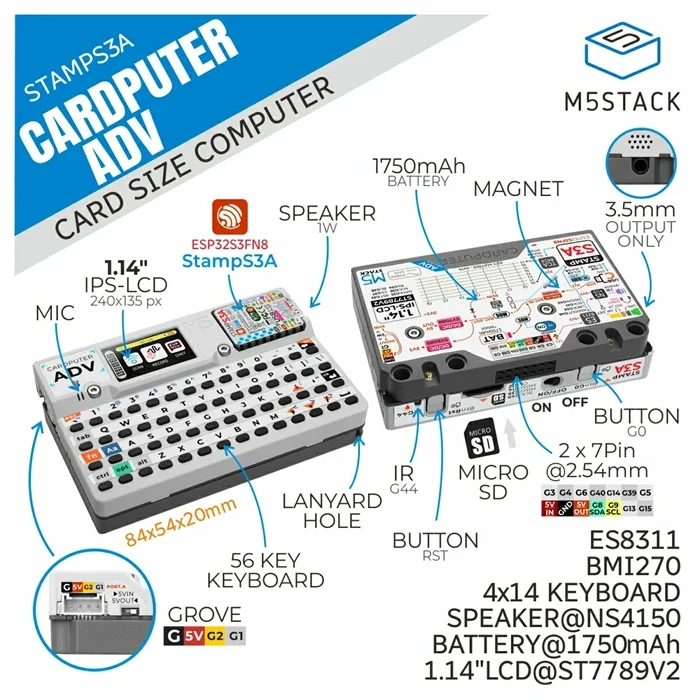

- Cardputer ADV -perusyksikkö: Tarjoaa käsitietokoneen rungon, näytön, näppäimistön, akun, äänen, tallennustuen ja ESP32-S3-suoritinalustan.

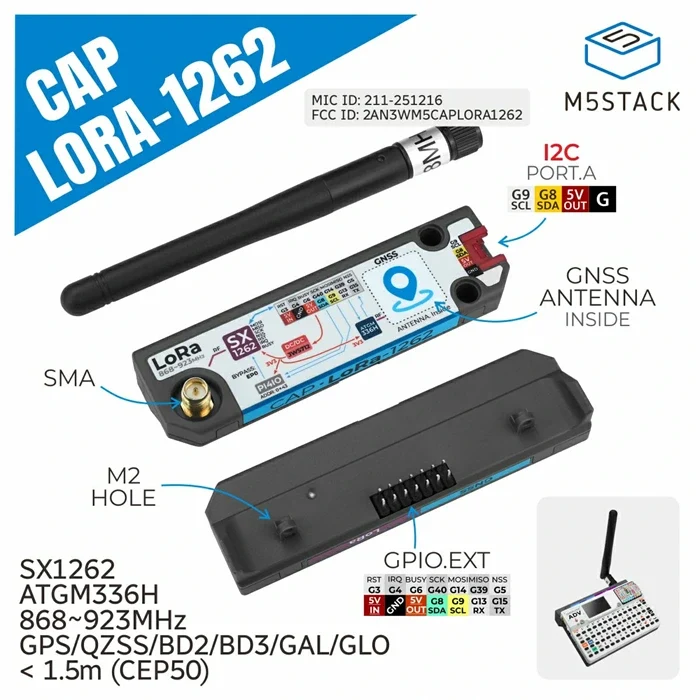

- CAP LoRa-1262 -moduuli: Lisää LoRa-langattoman viestinnän, antenniliitännän ja GNSS-paikannusmahdollisuuden käsitietokonealustalle.
- Valmis käyttöönottoon: Yhdistää molemmat viralliset osat käytännölliseksi M5Stack Meshtastic -laitteistoyhdistelmäksi.
Yhdistetyt ominaisuudet
- Kannettava Meshtastic-alusta: Rakennettu käsikäyttöiseen LoRa-viestintään ja mobiiliin mesh-verkottumiseen.
- ESP32-S3-ydinjärjestelmä: Käyttää Cardputer ADV:ta pääohjaimena ja käyttöliittymälaitteena.
- Integroitu käyttöliittymä: 1,14 tuuman näyttö, 56-näppäiminen näppäimistö, akkuvirta, kaiutin, mikrofoni ja 3,5 mm:n äänituki kuuluvat perusyksikköön.
- LoRa-viestintälaajennus: CAP-moduuli lisää SX1262-vastaanottimen, jolla on vahva pitkäkantama langaton kyky.
- GNSS-valmius: CAP-moduuli lisää ATGM336H/AT6668-paikannustuen kenttä- ja kartoitussovelluksiin.

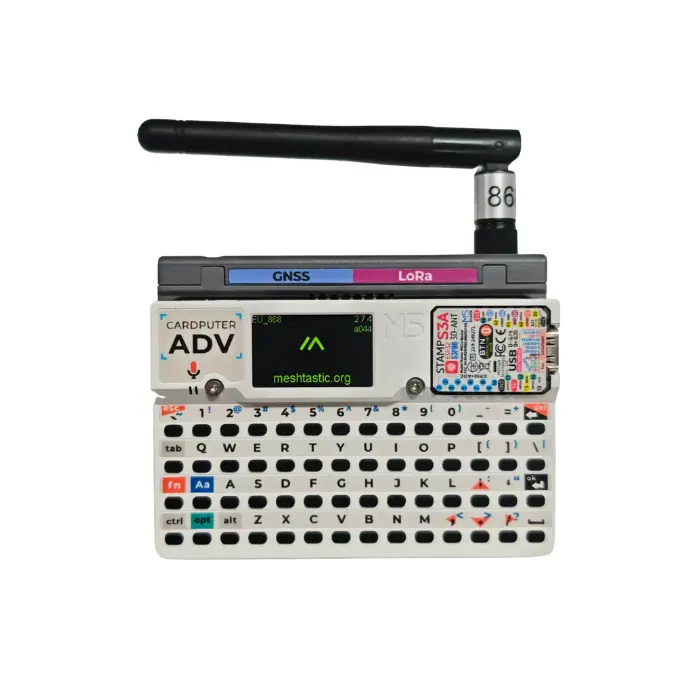

- Valmiiksi ladattu laiteohjelmisto: Laiteohjelmisto on valmisteltu nopeampaa Meshtastic-asennusta ja käyttöönottoa varten.
Yhdistetyt tekniset tiedot
| Kategoria | Sarjan tekniset tiedot |
|---|---|
| Sarjan koostumus | Cardputer ADV -käsitietokone + CAP LoRa-1262 -moduuli |
| Pääohjain | ESP32-S3FN8, kaksiydin LX7, jopa 240 MHz |
| Flash-muisti | 8 Mt |
| Näyttö | 1,14 tuumaa, 240 x 135 |
| Näppäimistö | 56-näppäiminen integroitu näppäimistö |
| Tallennustuki | microSD-kortti |
| Akku | 1750 mAh sisäänrakennettu akku |
| Äänilaitteisto | ES8311-koodekki, MEMS-mikrofoni, NS4150B-vahvistin, 1 W kaiutin, 3,5 mm ääniliitäntä |
| LoRa-vastaanotinlähetin | SX1262 |
| LoRa-taajuusalue | 868–923 MHz |
| LoRa-liitäntä | SPI |
| Antenni | SMA-kumantenni, 3 dBi |
| Lähetysteho | Jopa +22 dBm |
| Vastaanoton herkkyys | Jopa -147 dBm |
| GNSS-moduuli | ATGM336H / AT6668 |
| Satelliittituki | GPS, QZSS, BD2, BD3, Galileo, GLONASS |
| Arvioitu sarjan paino | 115 g yhdistettyjen osien paino |
Sovellukset
- Kannettavat Meshtastic-viestintäsolmut
- Verkon ulkopuolinen LoRa-tekstiviestintä
- Kenttämittaukset ja sijaintitietoiset kokeilut
- Ulkoverkon mesh-verkkojen prototyyppien kehitys
- Koulutus-, tekijä- ja hätäviestintädemot
Paketti sisältää
- 1 x M5Stack Cardputer ADV -käsitietokone
- 1 x M5Stack CAP LoRa-1262 Cardputer ADV:lle
- Valmiiksi ladattu Meshtastic-laiteohjelmisto paketissa
