M5Stack Atom Matrix ESP32 -kehityspaketti v1.1

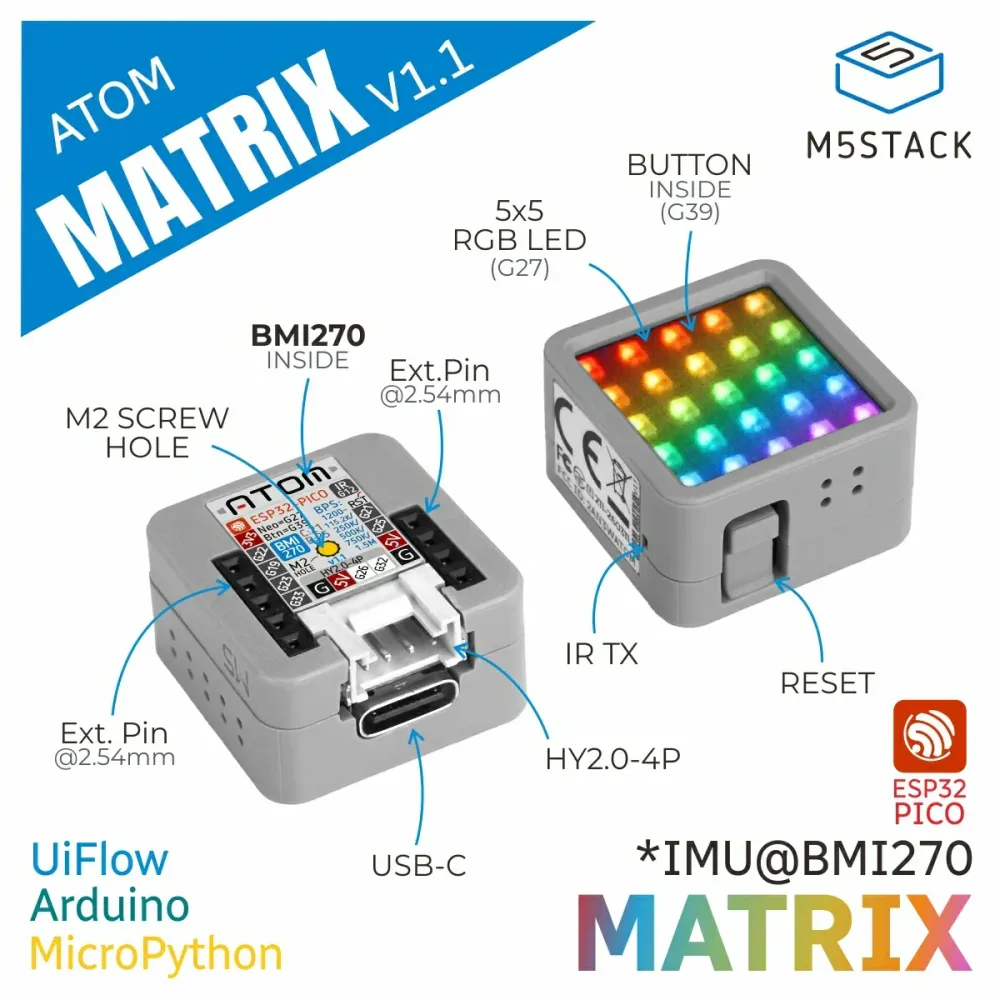

M5Stack Atom Matrix ESP32 Dev Kit v1.1 on erittäin kompakti ESP32-kehityskortti, joka on suunniteltu IoT-solmuille, pienoisohjaimille, interaktiivisille indikaattoreille, älylaitteiden prototyypeille ja sulautetuille automaatioprojekteille. Se yhdistää ESP32-PICO-D4-ohjaimen, 5 x 5 RGB-LED-matriisin, ohjelmoitavan painikkeen, infrapunalähetyksen ja 6-akselisen BMI270 IMU:n pieneen 24 x 24 mm kuutiomaiseen koteloon.

Tämä v1.1-versio päivittää liikeanturin MPU6886:sta BMI270:een, parantaen liikkeentunnistuksen tarkkuutta ja reagointinopeutta sovelluksissa kuten eleiden tunnistus, liikkeen laukaisema vuorovaikutus, suuntapalautteet, robotiikka, puettavat prototyypit ja kompaktit langattomat ohjaimet. Se tukee myös Arduino IDE:tä, UiFlow1:stä, UiFlow2:ta, ESP-IDF:ää ja PlatformIO:ta, tehden siitä helppokäyttöisen sekä aloittelijoille että kokeneille kehittäjille.

Ominaisuudet

• ESP32-PICO-D4 kaksiytiminen ohjain sisäänrakennetulla 2,4 GHz Wi-Fi-yhteydellä.
• 5 x 5 RGB-LED-matriisi käyttäen WS2812C 2020 x25 tilan näyttöön ja vuorovaikutukseen.
• BMI270 6-akselinen IMU tarkempaan liikkeen ja asennon tunnistukseen v1.1-versiossa.
• Ohjelmoitava painike piilotettuna RGB-matriisin alla mukautetulle laukaisulogikalle.
• Infrapunalähetys kompaktia IR-ohjausta ja älylaitteiden vuorovaikutusta varten.

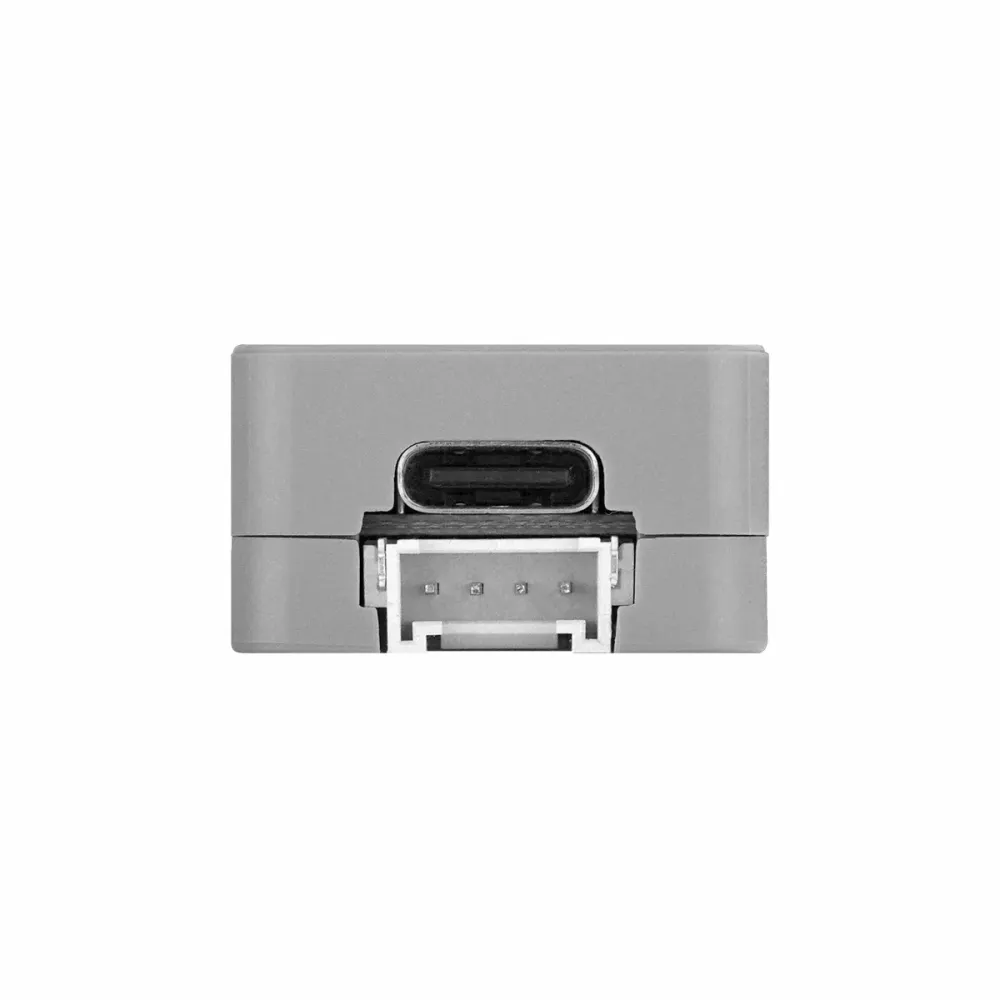

• HY2.0-4P laajennusportti ulkoisille moduuleille ja oheislaitteiden integrointiin.
• USB Type-C virtaa, ohjelmointia ja nopeaa kehitystyötä varten.
• M2-kiinnitysreikä helppoon kiinnitykseen.

Tekniset tiedot

Sovellukset

• Kompaktit IoT-solmut ja langattomat päätelaitteet.
• Pienoismerkkivalot ja visuaaliset palautteen ohjaimet.
• Liikkeentunnistavat prototyypit käyttäen BMI270 IMU:ta.
• Infrapuna älykäs ohjaus ja laukaisulaitteet.
• Puettavat ja kannettavat upotetut projektit.
• Koulutuksellinen ESP32-kehitys Arduino-, UiFlow- ja PlatformIO-käyttäjille.

Pakkaussisältö

• Atom-Matrix v1.1 x1

Muu sisältö

Mitä v1.1:ssä muuttui
Tämän version tärkein laitteistopäivitys on siirtyminen MPU6886:staBMI270:een. Tämä tekee Atom Matrix v1.1:stä paremman valinnan sovelluksiin, jotka tarvitsevat vakaampaa liikkeentunnistusta, nopeampaa reagointia ja luotettavampaa suuntatietoa.

LED-kirkkauden huomautus
Kun käytät FastLED-kirjastoa, suositeltu kirkkausarvo on 20. Vältä LEDien ajamista liian korkealla kirkkaudella pitkiä aikoja, koska lämpö voi vahingoittaa LED-matriisia ja akryylikantta.

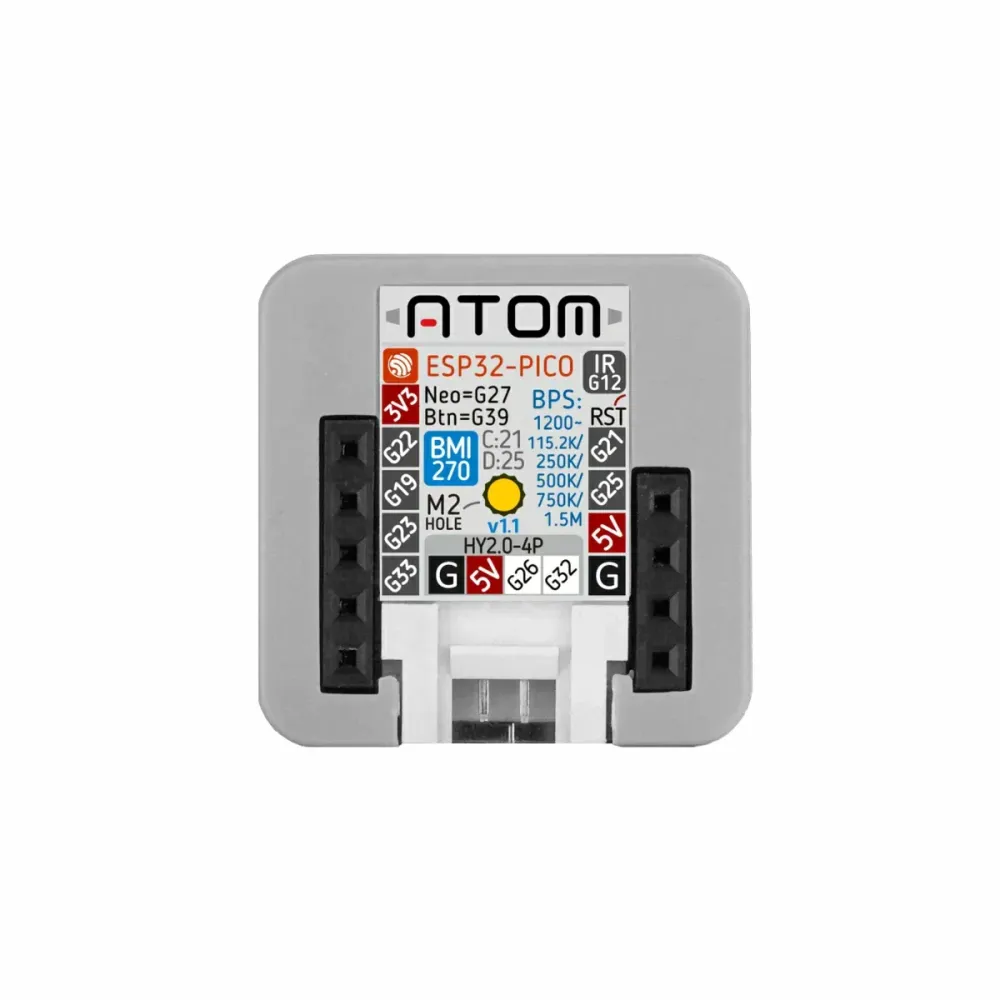

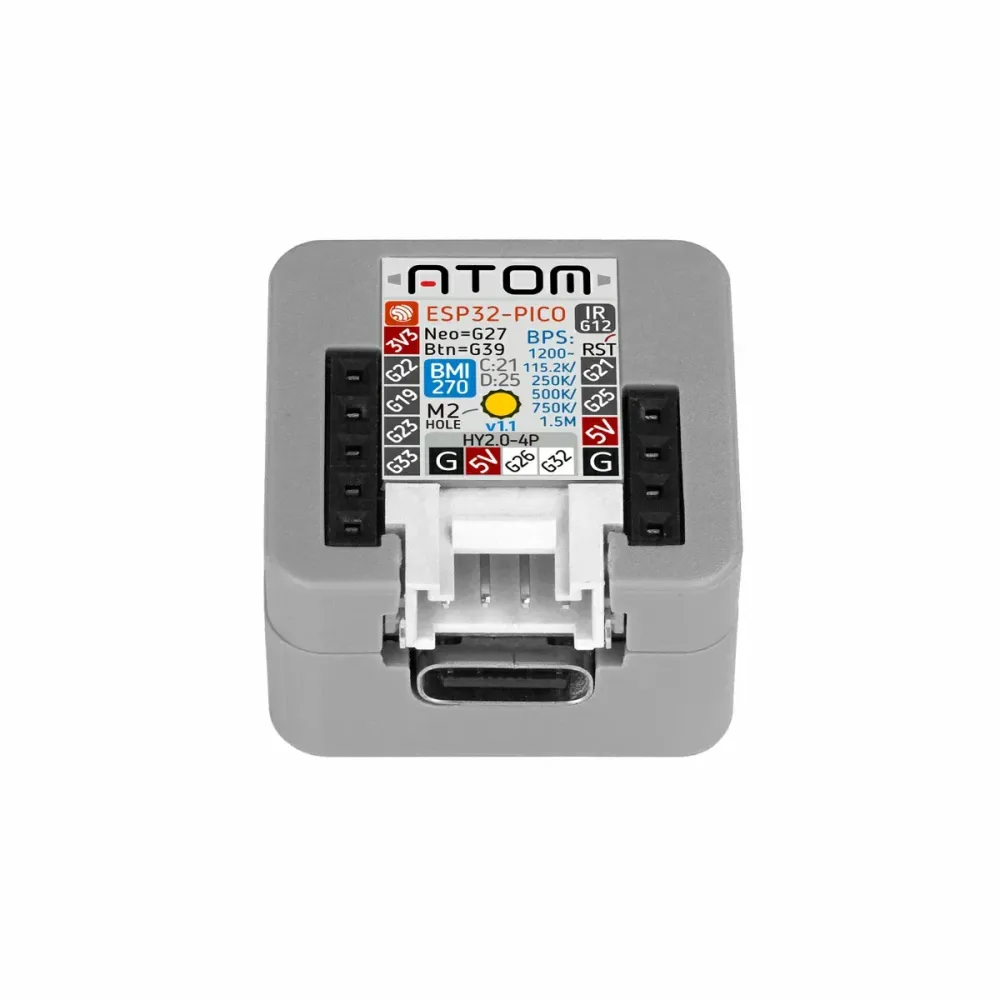

Pinnien ja liitäntöjen laajennus
Kortti tarjoaa laajennettavat pinnit ja sisältää HY2.0-4P Grove-yhteensopivan portin, joka helpottaa anturien, viestintämoduulien ja muiden kompaktien M5Stack-ekosysteemin oheislaitteiden liittämistä.

Resurssit

• M5Stack Atom-Matrix v1.1 -dokumentaatio
• Kaaviot
• Arduinon pikaopas
• UiFlow1 pikaopas
• UiFlow2 pikaopas
• PlatformIO:n asennus
• ESP32-PICO-D4 -viite
• BMI270:n tekniset tiedot
