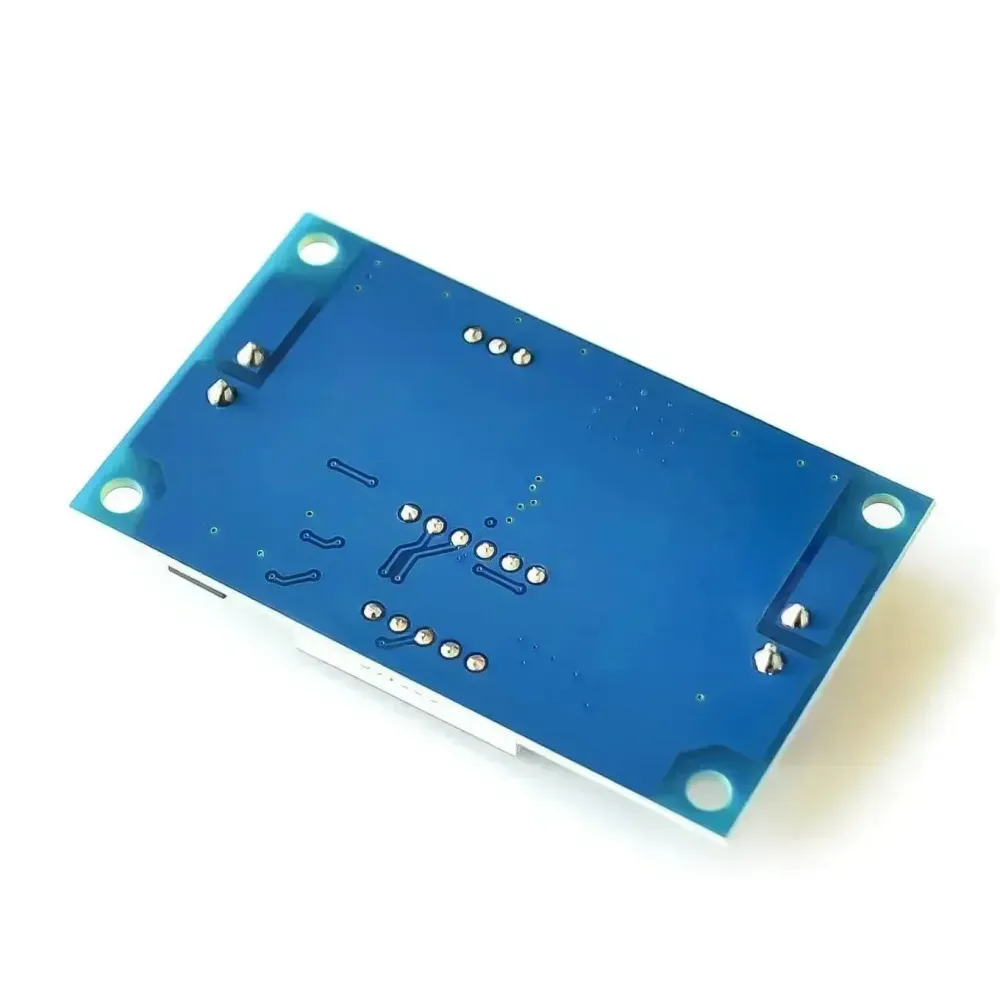

LM2596 DC-DC säädettävä buck-moduuli

Käyttötarkoitus

Tätä moduulia voidaan käyttää jännitteen alentamiseen, kun tulojännite on suurempi kuin lähtöjännite, kuten akuissa, virtamuuntajissa, tee-se-itse säädettävissä säädetyissä virtalähteissä, 24V ajoneuvojen kannettavissa virtalähteissä, teollisuuslaitteiden jännitteen alentamisessa, 12V:sta 3,3V:iin, 12V:sta 5V:iin, 24V:sta 5V:iin, 24V:sta 12V:iin, 36V:sta 24V:iin jne.

Ominaisuudet

• Volttimittarin näyttö, volttimittarin virhe ± 0,1V, alue 4 ~ 40V. (Huom: jos tulojännite on alle 4V, moduulin volttimittari ei toimi eikä näytä arvoa)
• Suuri 5*5 kosketuspainike mittausjännitteen vaihtamiseen tulo- tai lähtöjännitteen välillä, ja merkkivalo näyttää, kumman napajännitettä mitataan. Oletuksena digitaalinäyttö näyttää käynnistyksen yhteydessä tulojännitteet ja tuloindikaattori IN on päällä; paina painiketta, digitaalinäyttö näyttää lähtöjännitteen ja lähtöindikaattori OUT on päällä. Säilyttää viimeisen asetuksen myös virran katkaisun jälkeen.
• Volttimittarin voi sammuttaa pitämällä kytkintä painettuna yli 1 sekunnin mutta alle 4 sekuntia ja vapauttamalla, jolloin volttimittari sammuu. Volttimittarin käynnistämiseksi riittää lyhyt painallus.
• Tulo- ja lähtöjännitteen mittausvirheen kalibrointitoiminto: pidä kytkintä painettuna yli 4 sekuntia ja vapauta, jolloin siirrytään kalibrointitilaan. IN-valo palaa (kalibrointitulo), ja digitaalinäyttö vilkkuu näyttäen oikean arvon (tehdasasetuksena 0.0). Lyhyt painallus muuttaa arvoa (-0,5~0,5 V), positiivinen luku nostaa kalibrointia, negatiivinen laskee. Kalibroinnin jälkeen pidä painiketta yli 2 sekuntia ja vapauta siirtyäksesi lähtökalibrointiin, jossa OUT-valo palaa. Säädöt samoin kuin tulolla. Kalibroinnin jälkeen pidä painiketta yli 2 sekuntia ja vapauta, jolloin asetukset tallentuvat ja näyttö palaa normaaliin tilaan. Kalibrointiarvot astuvat voimaan välittömästi eivätkä katoa virran katkaisun jälkeen. (Tällä toiminnolla voit saavuttaa korkeamman tarkkuuden.)
• Liittimet helpottavat käyttöä ilman juotosrautaa, ja juotoslangan liitäntäpisteet on varattu (tulojännite on vähintään 1V korkeampi kuin lähtöjännite)
• Käyttää sisäistä 150KHz taajuista kytkentätaajuutta, kuuluu toisen sukupolven kytkentäjännitesäätimiin, alhainen virrankulutus ja korkea hyötysuhde
• Tulon suojaus kahdella transistorilla, käänteiskytkentä ei vahingoita moduulia
• Ylikuumenemissuoja ja oikosulkusuoja (vahvista jäähdytys, jos teho ylittää 15W)

Tekniset tiedot

Koko

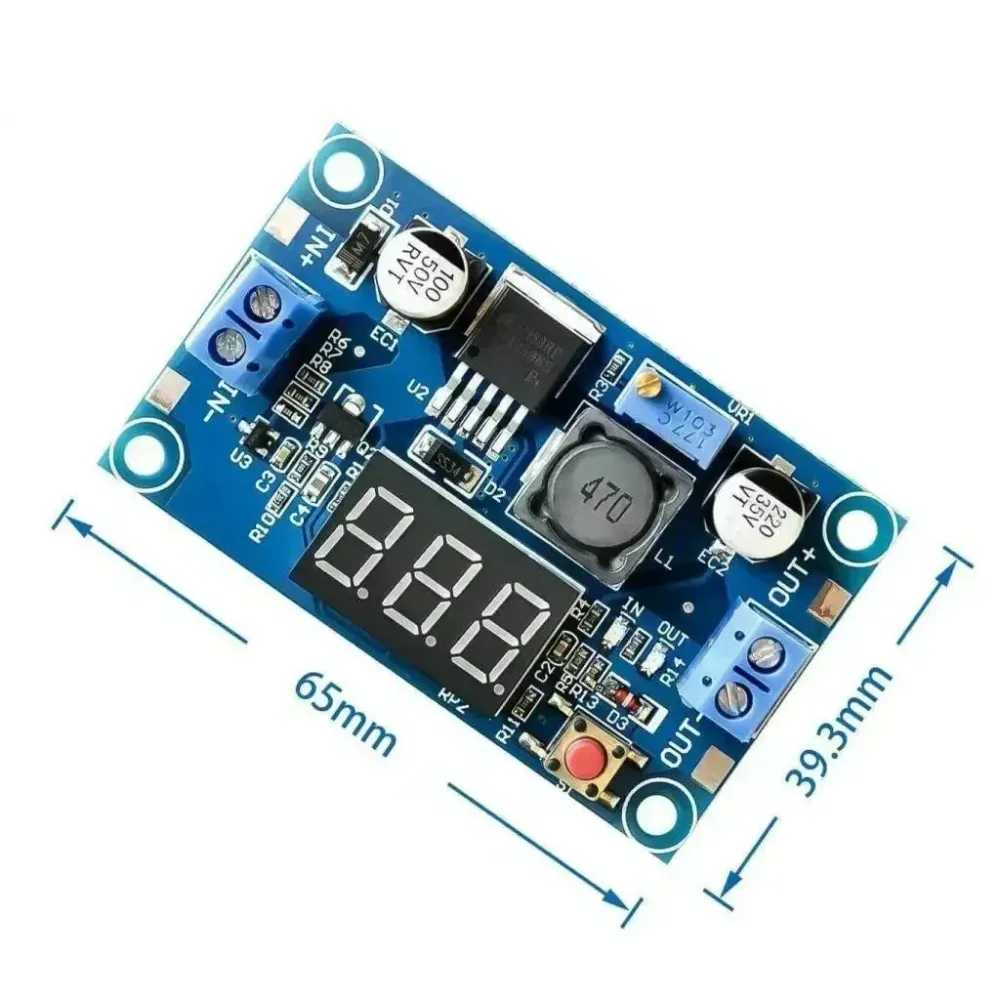

• Tuotteen koko: 66mm * 36mm * 14mm (PxLxK)
• Tuotteen paino: 23g (pakkaus mukaan lukien) Väri: sininen Pakkaus: sähköstaattinen pussi

Varotoimet

Suuri lähtövirta jopa 3A, suositeltu käyttövirta noin 2A, yli 2A käytössä lisäjäähdytys
Jos kohtaat ongelman, jossa lähtöjännitettä ei voi säätää ja se on aina yhtä suuri kuin tulojännite, käännä potentiometri vastapäivään yli 10 kierrosta ja säädä sitten jännite normaalisti moduulilla. Tämä jännitteen alentamismoduuli on tehtaalla asetettu oletuksena noin 20V lähtöjännitteelle.
