LED, eli valoa emittoiva diodi, on valmistettu yhdisteestä, joka sisältää alkuaineita kuten galliumia (Ga), arseenia (As) ja fosforia (P). Galliumfosfididiodit lähettävät punaista valoa, galliumfosfididiodit lähettävät vihreää valoa ja piikarbididiodit lähettävät keltaista valoa. LEDien käänteinen murtojännite on 5V. Etuvirtajännitekäyrä on hyvin jyrkkä, joten virtaa rajoittava vastus on kytkettävä sarjaan LEDin kanssa virran hallitsemiseksi käytön aikana.
Piirikaavio

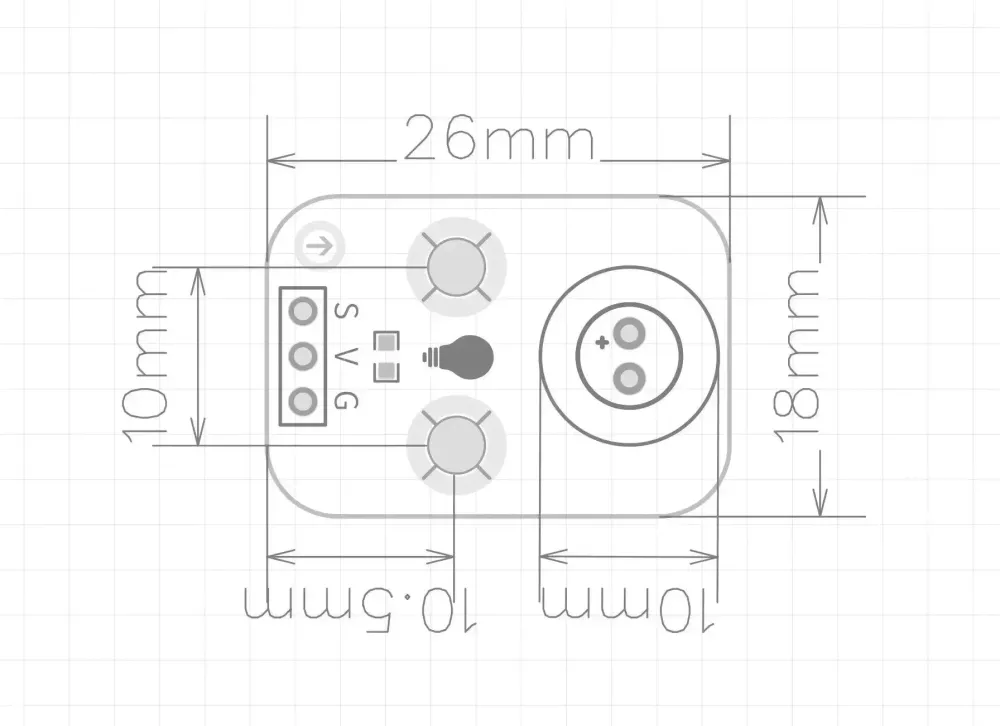

Moduulin parametrit
Nastojen määritelmät
| Nastan nimi | Kuvaus |
|---|---|
| G | GND (Virtasyötön maadoitus) |
| V | VCC (Virtasyötön positiivinen) |
| S | Signaali (Digitaalinen signaalinasta) |
Lisäominaisuudet
- Syöttöjännite: 3.3V / 5V
- Liitäntätapa: 2.54mm askelvälin liitin
- Kiinnitystapa: Kaksiruuvikiinnitys
