HS-KEY1B Näppäinkytkinmoduuli | Digitaalinen painikenäppäin

HS-KEY1B-näppäinkytkinmoduuli – digitaalinen painonappisyöttökortti Arduino- ja STEM-projekteihin

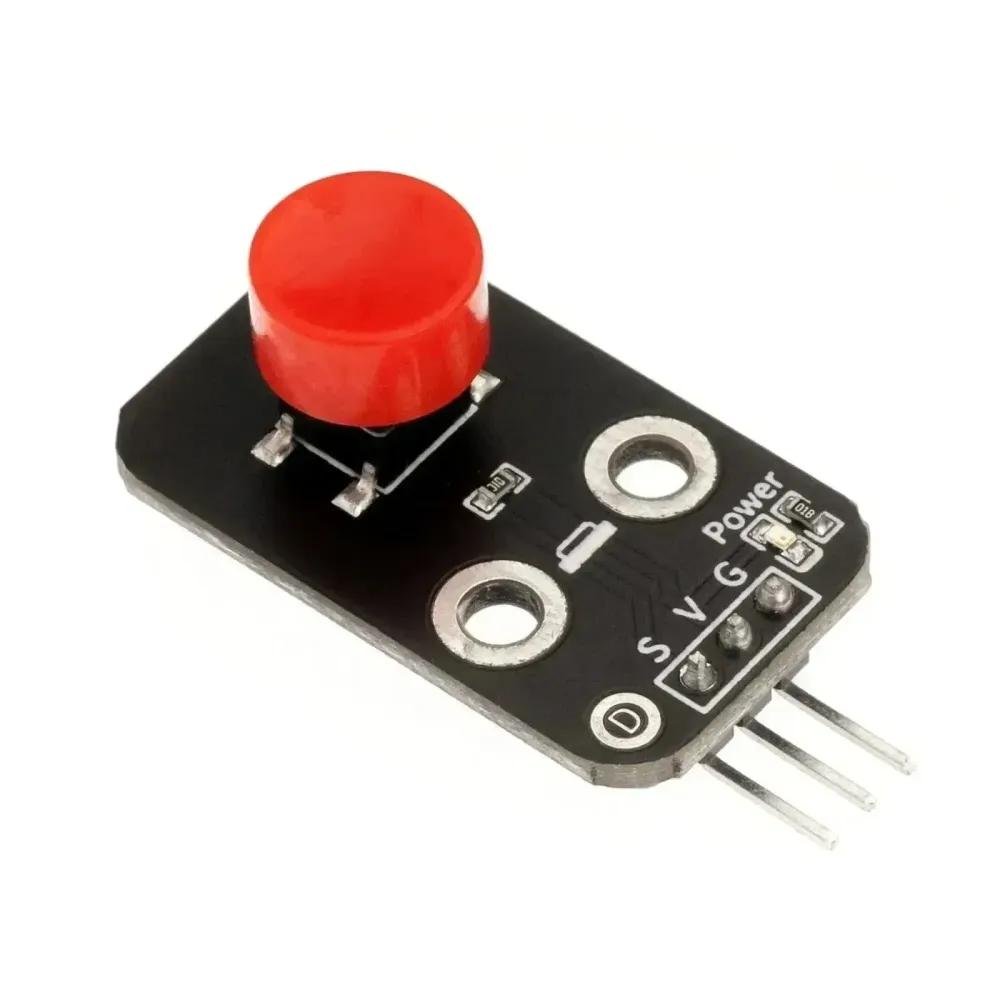

HS-KEY1B-näppäinkytkinmoduuli on yksinkertainen digitaalinen painonappisyöttökortti valikkojen ohjaukseen, tilan valintaan, laskureihin, peleihin ja ensimmäisiin Arduino-opetuksiin. Se tarjoaa aloittelijoille siistin tavan liittää painike ohjaimeen ilman, että tarvitsee rakentaa kytkinkytkentää irtokomponenteista.

Käytä sitä yhdessä ELAB Nano V3-, MB 102 Breadboard Kit- tai lähtömoduulien, kuten RGB Full Color LED Module, kanssa. Moninäppäin syötössä vertaa sitä jo katalogissa olevaan 4-suuntainen näppäinkytkinmoduuliin.

Mekaaniset painikkeet tarvitsevat ohjelmistollisen debouncen. Varmista, onko moduulin lähtö aktiivinen korkea vai matala ennen koodin viimeistelyä.

Tekniset tiedot

Parametri	Arvo
SKU	HS-KEY1B
Tuotetyyppi	Näppäinkytkin / painonappimoduuli
Lähtö	Digitaalinen painiketila
Liitäntä	Signaali, VCC, GND levyn merkinnän mukaan
Tyypillinen jännite	3,3 V / 5 V ohjainjärjestelmät
Isäntävaatimus	GPIO-sisääntulo
Käyttötarkoitukset	Valikot, laskurit, käynnistys/pysäytys-ohjaukset, pelit
Ohjelmistovaatimus	Debounce suositeltu
Kiinnitys	Paneeli- tai levykokoonpano
Signaalilogiikka	Vahvista aktiivitaso testaamalla

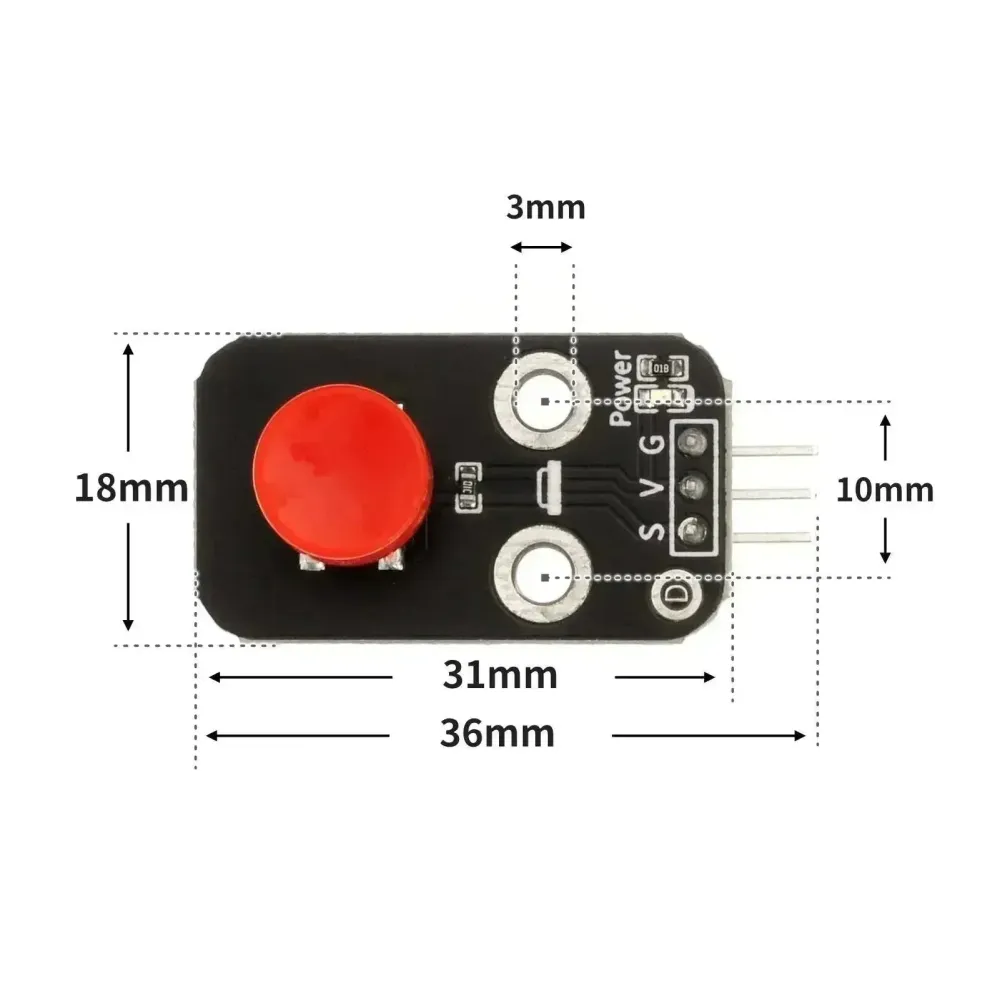

Levyn asettelu ja merkintäopas

• Painike – Käyttäjän syöttökytkin.
• Signaalinasta – Digitaalinen lähtö isännälle.
• VCC – Positiivinen jännite tarvittaessa.
• GND – Yhteinen maa.
• Liitin – Hyppylankayhteyspiste.
• Kiinnitysalue – Kiinnitä moduuli kaapelikuormituksen välttämiseksi.
• Debounce-muistutus – Suodata nopea kontaktin pomppiminen koodissa.
• Logiikkamuistutus – Testaa, onko painallus KORKEA vai MATALA.

Sovellustilanteet

1. Arduino digitaalinen tulo

Lue näppäinkytkimen digitaalinen lähtö.

const int sensorPin = 2; void setup() { Serial.begin(115200); pinMode(sensorPin, INPUT); } void loop() { Serial.println(digitalRead(sensorPin)); delay(100); }

2. LED-tapahtumalähtö

Kytke LED päälle, kun moduulia painetaan.

const int sensorPin = 2; const int ledPin = 13; void setup() { pinMode(sensorPin, INPUT); pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, digitalRead(sensorPin)); }

3. MicroPython GPIO-valvonta

Valvo digitaalista lähtöä Pico-tyyppiseltä levyltä.

from machine import Pin import time sensor = Pin(15, Pin.IN) while True: print(sensor.value()) time.sleep(0.1)

Pakkaussisältö

• 1 x HS-KEY1B-näppäinkytkinmoduuli

Usein kysytyt kysymykset

K: Mihin tätä käytetään?
V: Digitaaliseen painonappisyötteeseen.

K: Tuottaako se analogisia arvoja?
V: Ei, se tuottaa digitaalisen tilan.

K: Voinko käyttää sisäisiä pull-up-vastuksia?
V: Kyllä, jos kytkentä on aktiivinen matala.

K: Tarvitseeko se debouncea?
V: Kyllä.

K: Voiko se käynnistää moottorin tai releen?
V: Kyllä, ohjauskoodin ja ajurin kautta.

K: Miksi se lukee päinvastoin?
V: Moduulin logiikka voi olla aktiivinen matala.

K: Toimiiko se ESP32:n kanssa?
V: Kyllä, jos signaalijännite on yhteensopiva.

K: Mitä minun pitäisi testata ensin?
V: Nastojen kartoitus, aktiivitaso ja debounce-aika.
