HS-F03A Viivalaserimoduuli | Lineaarinen kohdevaloprojektori

HS-F03A Lineaarinen laserspotimoduuli – Viivaprojektorin lähde kohdistukseen ja optisiin kokeisiin

HS-F03A Lineaarinen laserspotimoduuli heijastaa näkyvän viivan pisteen sijaan, mikä tekee siitä hyödyllisen kohdistusoppaissa, optisissa kokeissa, robottien paikannuksessa, reunantunnistusesityksissä ja rakenteellisen valon oppimisprojekteissa. Viivalaser voi tarjota selkeän viitteen pinnan yli mittausta tai visuaalista ohjausta varten.

Sitä voi yhdistää Arduino-yhteensopiviin ohjaimiin, kuten ELAB Nano V3, rele- tai transistoriohjauspiireihin sekä valon tunnistushankkeisiin, joissa käytetään HS-S20B1 Ympäristön valon anturia. Tilatiedon palautukseen yhdistä se RGB Täysväriseen LED-moduuliin.

Lasermoduuleja tulee käsitellä varoen. Älä koskaan suuntaa säteen silmiin, heijastaviin pintoihin, ajoneuvoihin tai julkisiin tiloihin, ja käytä vain moduulin tehorajoissa ja paikallisten turvallisuusmääräysten mukaisesti.

Tekniset tiedot

Parametri	Arvo
SKU	HS-F03A
Tuotetyyppi	Lineaarinen laserspotimoduuli / viivaprojektori
Ulostulokuvio	Näkyvän viivan projisointi
Ohjaustapa	Virta päälle/pois sopivan ohjauspiirin kautta
Tyypillinen käyttö	Kohdistus, paikannus, optiset esitykset
Isäntälaitteet	Arduino, ESP32, manuaaliset kytkentäpiirit
Turvallisuus	Vältä silmien altistumista ja heijastuksia
Kiinnitys	Suositellaan tukevasti kiinnitettyä kohdistusta
Ohjainhuomautus	Käytä transistoriohjainta, jos virta ylittää GPIO:n kapasiteetin
Sovellukset	Viivaoppaat, robottikokeet, rakenteellisen valon esitykset

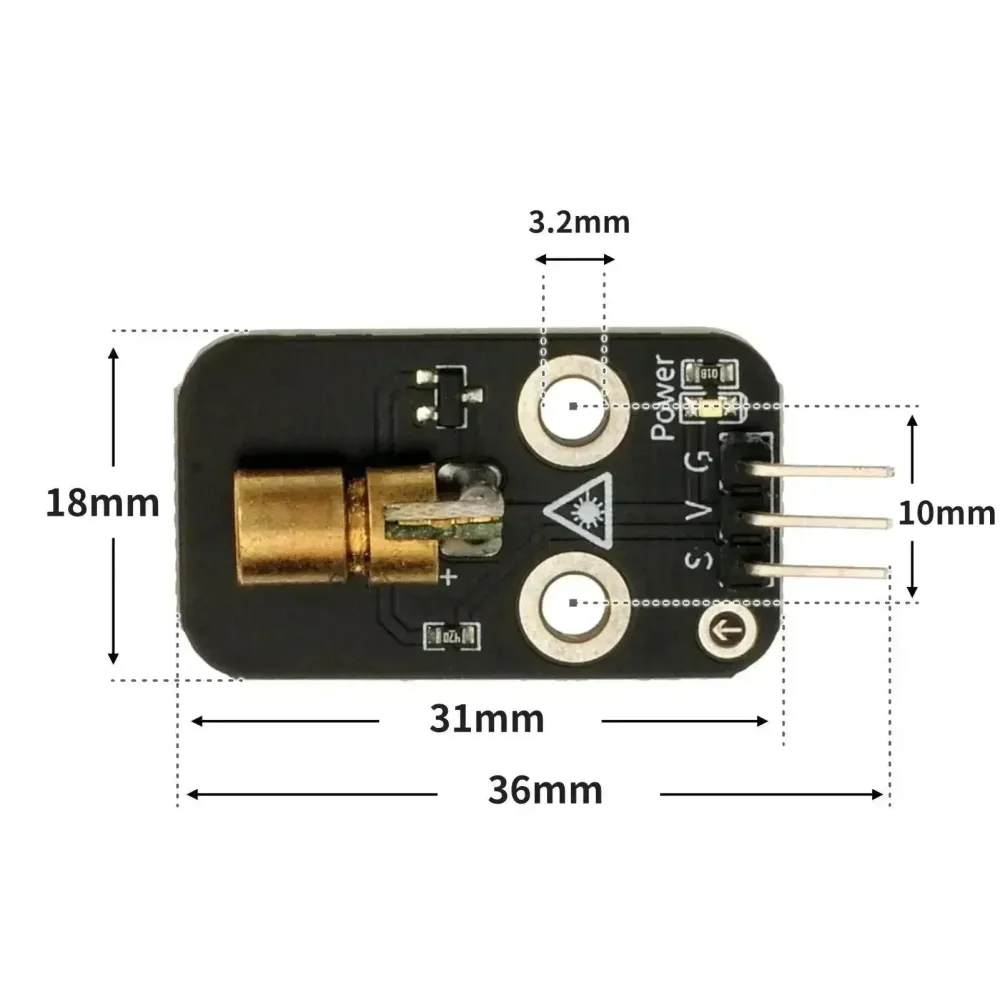

Piirilevyn asettelu ja merkintäopas

• Laserin aukko – Lähettää viivasäteen; pidä puhtaana ja esteettömänä.
• VCC – Moduulin virtasyöttö piirilevyn merkinnän mukaan.
• GND – Virtamaadoitus.
• Ohjaustulo – Käytä transistoriohjainta tai kytkintä, jos ohjaat GPIO:sta.
• Kiinnitysrunko – Kiinnitä tukevasti, jotta heijastettu viiva pysyy vakaana.
• Projektioakseli – Kohdista viiva kohdepintaan ennen kalibrointia.
• Turvallisuusmerkintä – Käsittele laserlähteenä ja vältä suoraa katsomista.
• Lämpöhuomautus – Älä ylitä nimellisjännitettä tai jatkuvaa käyttöä, jos moduuli lämpenee merkittävästi.

Käyttötapaukset

1. Arduino-laserin päälle/pois -ohjaus

Kytke lasersäde transistoriohjaimen kautta.

const int laserPin = 8; void setup() { pinMode(laserPin, OUTPUT); } void loop() { digitalWrite(laserPin, HIGH); delay(1000); digitalWrite(laserPin, LOW); delay(1000); }

2. Ajastettu kohdistuspulssi

Kytke viiva päälle vain mittausikkunan aikana.

const int laserPin = 8; void setup() { pinMode(laserPin, OUTPUT); } void loop() { digitalWrite(laserPin, HIGH); delay(200); digitalWrite(laserPin, LOW); delay(3000); }

3. Valoanturin viivan tunnistus

Käytä valoanturia havaitsemaan, kun heijastettu viiva ylittää kohteen.

const int lightPin = A0; const int laserPin = 8; void setup() { Serial.begin(115200); pinMode(laserPin, OUTPUT); digitalWrite(laserPin, HIGH); } void loop() { Serial.println(analogRead(lightPin)); delay(50); }

Pakkaussisältö

• 1 x HS-F03A Lineaarinen laserspotimoduuli

UKK

K: Minkä kuvion se projisoi?
V: Se projisoi viivan pisteen sijaan.

K: Voinko ohjata sitä suoraan GPIO:sta?
V: Käytä ohjainta, jos moduulin virta ylittää GPIO:n rajan.

K: Onko se silmille turvallinen?
V: Vältä kaikkia suoria ja heijastuneita silmien altistuksia.

K: Voiko sitä käyttää kohdistukseen?
V: Kyllä, viivaprojektio on hyödyllinen kohdistusoppaissa.

K: Voinko himmentää sitä PWM:llä?
V: Vain jos moduulin ohjain tukee PWM:ää turvallisesti.

K: Miksi viiva on epätarkka?
V: Etäisyys, tarkennus, pinnan rakenne ja kiinnityskulma vaikuttavat terävyyteen.

K: Toimiiko se ulkona?
V: Ympäristön valo voi heikentää näkyvyyttä.

K: Mitä minun tulee tarkistaa ennen käyttöä?
V: Jännite, virta, kiinnitys, säteen suunta ja turvallisuusohjeet.
