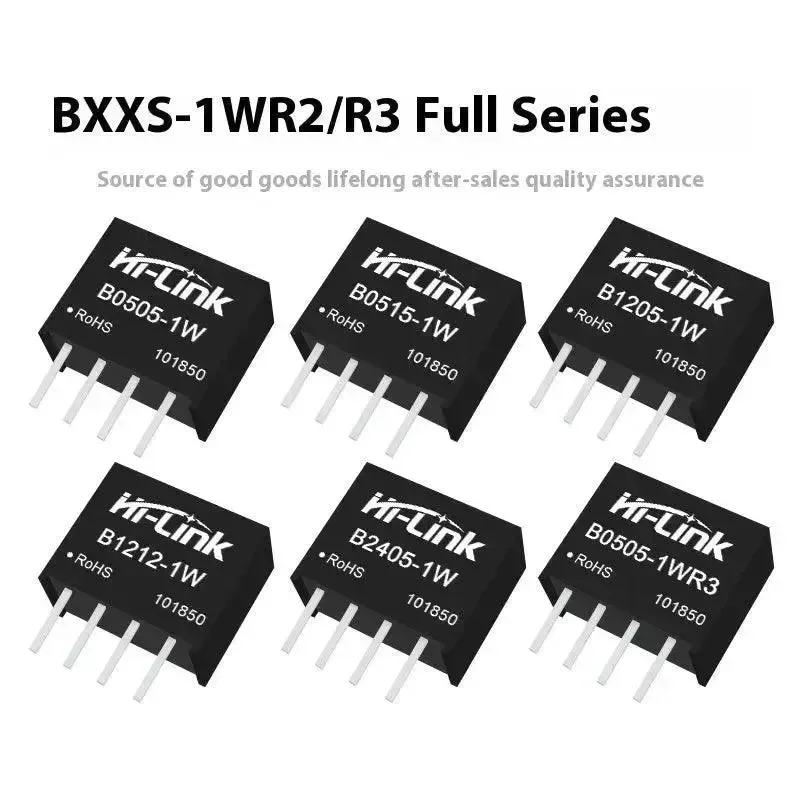

Hi-Link DC-DC 1W erotettu moduuli 5V sisääntulo 3,3V-24V ulostuloon

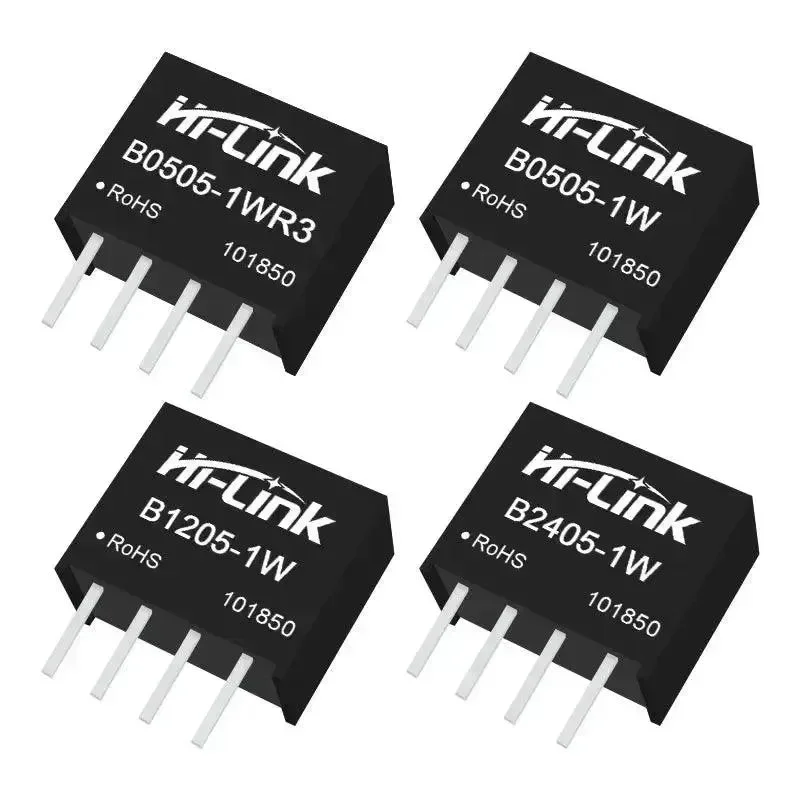

Hi-Link HLK-IB05 -sarjan 1W eristetty DC-DC-muunnin on erittäin kompakti SIP-koteloitu virtamoduuli, jossa on 5 V DC-tulo ja täysin eristetty DC-lähtö kuudella jännitevaihtoehdolla 3,3 V:sta 24 V:iin. Suunniteltu signaalieristykseen, kohinaherkille anturipiireille ja moniraiteisille sulautetuille järjestelmille, jotka tarvitsevat turvallisen eristetyn matalatehoisen DC-virtalähteen.

Tekniset tiedot

• Tulojännite: 5 VDC (±10 %)
• Tulojännite (kuormittamaton): ≤30 mA (tyypillinen)
• Nimellisteho: 1 W
• Lähtöjännitevaihtoehdot: 3,3 V / 5 V / 9 V / 12 V / 15 V / 24 V
• Lähtövirta: Jopa 303 mA (3,3 V) / 200 mA (5 V) / 111 mA (9 V) / 84 mA (12 V) / 67 mA (15 V) / 42 mA (24 V)
• Lähtöjännitteen tarkkuus: ±2 % (tyypillinen)
• Lähtösärö: ≤50 mVp-p (tyypillinen, täyskuormalla)
• Hyötysuhde: ≥75 % (tyypillinen täyskuormalla)
• Eristysjännite: 1000 VDC (tulo-lähtö)
• Eristysvastus: ≥1000 MΩ 500 VDC:llä
• Eristyskapasitanssi: ≤15 pF
• Ylikuormitussuoja: ≥150 % nimellisvirrasta, automaattinen palautus
• Oikosulkusuojaus: Jatkuva, automaattinen palautus
• Käyttölämpötila: -40 °C – +85 °C
• Varastointilämpötila: -55 °C – +125 °C

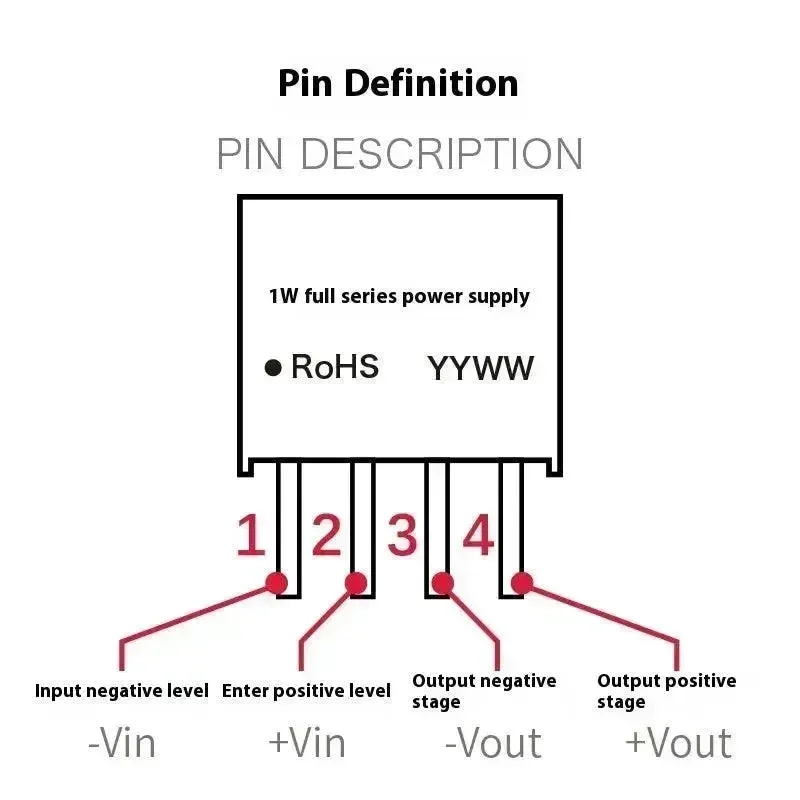

• Kotelo: SIP-7 (Single In-line Package), läpivientinastat
• Mitat: 19,5 mm × 10 mm × 6 mm (noin)
• Paino: Noin 5 g
• Sertifikaatit: CE, RoHS-yhteensopiva

Sovellukset

• Eristetty analogisen/digitaalisen anturin virtalähde maasilmukoiden estämiseksi
• RS-485 / RS-232 / CAN-väylän rajapinnan eristetty virtakisko
• Teollisuuden kenttälaitteen signaalieristyksen virtalähde
• ADC:n ja DAC:n referenssivirran eristys tarkkuusmittauksissa
• Lääkinnällisen laitteen apuvirtalähde, matalatehoinen ja eristetty
• Mikrokontrollerin GPIO-laajentimen eristetty virtapiiri
• Optokytkimen ohjaimen eristetty virtalähde
• IoT-solmun kelluva virtalähde galvaanisella eristyksellä
• Moniraiteinen sekoitettu jännitetason sulautettu järjestelmän virtamuunnos
• Tee-se-itse-elektroniikka, joka vaatii eristetyn 5 V:n muunnoksen 9 V:iin/12 V:iin/24 V:iin

Pakkaus sisältää

• 1× Hi-Link HLK-IB05 -sarjan 1W eristetty DC-DC-moduuli (yksi lähtöjännite per tilaus)
• Vaihtoehdot: IB0503LS (3,3 V/303 mA), IB0505LS (5 V/200 mA), IB0509LS (9 V/111 mA), IB0512LS (12 V/84 mA), IB0515LS (15 V/67 mA), IB0524LS (24 V/42 mA)
• Ei lisävarusteita mukana
• Toimitetaan staattiselta sähköltä suojaavassa pakkauksessa

Tärkeimmät ominaisuudet

• Täysi galvaaninen eristys (1000 VDC) 5 V tulon ja lähdön välillä — poistaa maakohinan kytkeytymisen virtapiirien välillä
• Erittäin kompakti SIP-7-kotelo (19,5×10×6 mm) — pienin jalanjälki Hi-Linkin eristetyssä DC-DC-valikoimassa
• 6 lähtöjännitteen vaihtoehtoa (3,3 V – 24 V) yhdestä 5 V USB- tai mikrokontrollerin virtalähteestä
• Laaja käyttölämpötila-alue (-40 °C – +85 °C) sopii teollisuus- ja ulkokäyttöön
• Sisäänrakennettu oikosulku- ja ylikuormitussuoja automaattisella palautuksella
• Alhainen lähtösärö (≤50mVp-p) ja korkea tarkkuus (±2 %) — ihanteellinen kohinaherkille analogisille piireille
• Korkea eristysvastus (≥1000MΩ) ja alhainen kapasitanssi (≤15pF) tehokkaaseen korkeataajuisen kohinan vaimennukseen
• Läpireikäinen SIP-jalustakiinnitys — helppo juottaa piirilevylle, yhteensopiva standardin 2,54 mm jalanjäljen kanssa
• Toimii tavallisella 5 V virtalähteellä (USB, regulaattori tai virtapankki) — ei vaadi AC-verkkoa
• CE- ja RoHS-sertifioitu kansainväliseen kuluttaja- ja teollisuuselektroniikan käyttöön

Usein kysytyt kysymykset

• Kysymys: Mikä on tämän moduulin tulojännitteen alue?
  Vastaus: Moduuli hyväksyy 5 V DC -tulon ±10 % toleranssilla (4,5 V–5,5 V). Se ei ole yhteensopiva 12 V tai 24 V DC -tulojen kanssa — käytä näihin jännitteisiin HLK-B-sarjan moduulia.
• Kysymys: Miksi tarvitsisin eristetyn DC-DC-muuntimen tavallisen regulaattorin sijaan?
  Vastaus: Eristys estää maasilmukoita ja poistaa sähköisen kohinan kytkeytymisen piirien välillä. Se on välttämätön RS-485/CAN-liitännöissä, tarkkuus-ADC:n virtalähteissä, anturien eristyksessä ja kaikissa sovelluksissa, joissa tulo- ja lähtöpiirit eivät saa jakaa yhteistä maata.
• Kysymys: Voinko käyttää tätä moduulia virransyöttöön Arduinolle 5 V USB-virtalähteestä ja saada 12 V lähtöjännitteen?
  Vastaus: Kyllä, IB0512LS-versio antaa 12 V enintään 84 mA 5 V tulosta — sopii matalavirtaisille 12 V kuormille kuten releille, summerille tai pienille antureille.
• Kysymys: Onko lähtö säädetty?
  Vastaus: Kyllä. Lähtöjännite on säädetty ±2 % tarkkuudella. Aaltoilu on ≤50 mVp-p täyskuormalla — sopii useimpiin mikrokontrolleri- ja anturisovelluksiin.
• Kysymys: Mikä on kuormittamaton tulovirta?<
