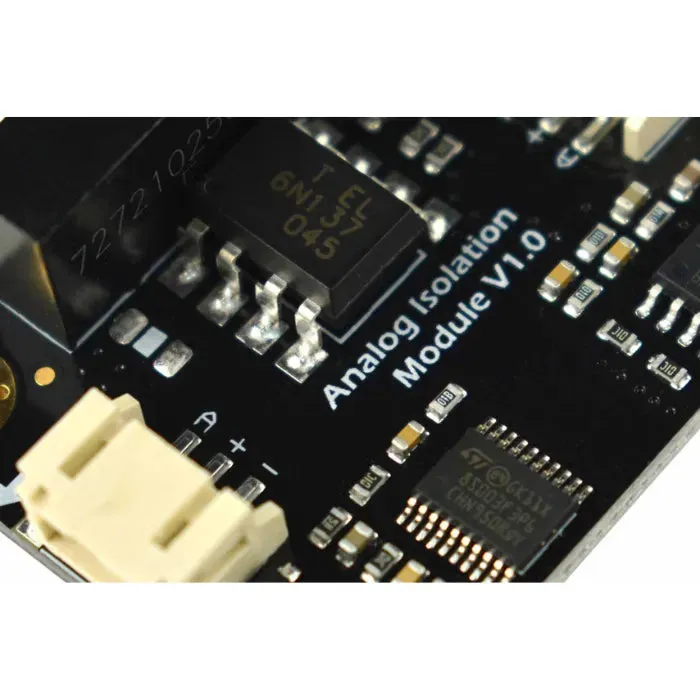

Gravity: Analoginen signaalierotin Arduinoon & anturihäiriöihin

Gravity: Analog Signal Isolator on plug-and-play-moduuli, joka tarjoaa sähköisen eristyksen analogisten anturien ja mikrokontrollerien välille varmistaen tarkat ja häiriöttömät mittaukset. Siinä on sisäinen 5V eristetty virtalähde, joten ulkoinen virtalähde ei ole tarpeen—tekee projektin asennuksesta yksinkertaisemman ja turvallisemman. Tämä analoginen signaalierotin ratkaisee tehokkaasti maasilmukka-ongelmat herkässä elektroniikassa.

Täydellinen pH-antureille, johtavuusantureille ja kaikkiin sovelluksiin, joissa useat analogiset anturit jakavat virtalähteen. Se on olennainen Arduino -yhteensopiva galvaaninen erotus tarkkaan datan tallennukseen.

Keskeiset ominaisuudet

• Sisäänrakennettu 5V erotettu virtalähdeanturierotukseen

• Estää häiriöt useiden analogisten anturien välillä ja poistaa maasilmukka-kohinan

• Suunniteltu DFRobotin 3-napaisille analogisille antureille, ei juottamista vaadita

• 1:1 signaalinsiirtosuhde minimaaliseen signaalin vääristymään analogisessa signaalierottimessasi

• Plug-and-play-käyttö—ei koodimuutoksia Arduino-projekteihin

Sovellukset

• Moniparametriset vedenlaadun valvontajärjestelmät

• Signaalien päällekkäisyyden ja anturihäiriöiden estäminen anturipainotteisissa ympäristöissä

• Varmistaa vakaan lähtöjännitteen ympäristö- tai teollisuusantureiden verkoissa galvaanisen eristyksen avulla

• Arduino-yhteensopiva anturieristys kestävään tee-se-itse-elektroniikkaan

Tekniset ominaisuudet

Kategoria	Tekniset tiedot
Käyttöjännite	5.0V
Vasteaika	~4 sekuntia
Signaalin tarkkuus	±20mV (tyypillinen)
Liitin	PH2.0–3P
Virrankulutus	75mA (kuormittamaton)

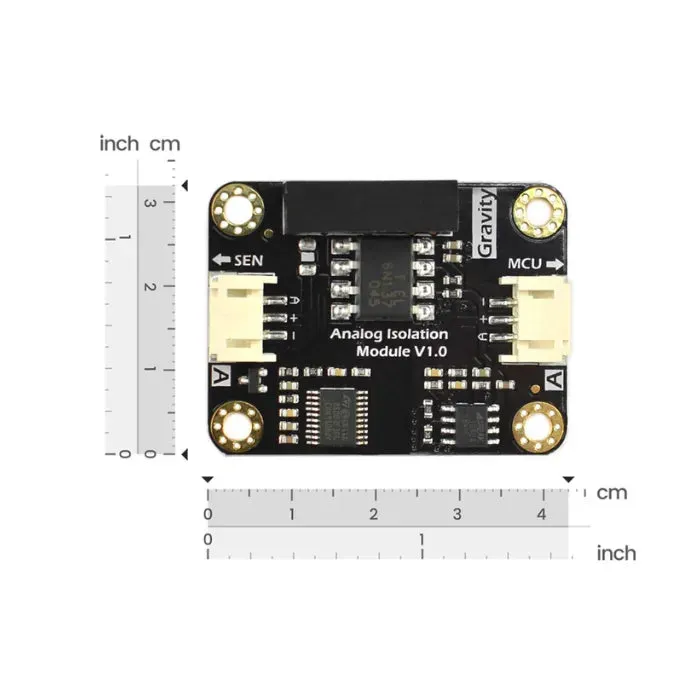

Mitat	42×32mm / 1.65″×1.26″

Ei-eristysliitin (MCU:n puoli)

• Syöttöjännite: 5.0 ± 0.1V

• Analoginen lähtö: 0 ~ 5.0V

Eristysliitin (anturin puoli)

• Lähtöjännite: 5.0 ± 0.2V

• Analoginen tulo: 0 ~ 5.0V

Yhteensopivuustiedot

• Yhteensopiva lähes kaikkien DFRobotin analogisten anturien kanssa helppoa Arduino-integraatiota varten

• Maksimivirta anturin puolelta: 170mA

• Varmista, ettei anturin ja MCU:n välillä ole yhteistä GND:tä galvaanisen eristyksen ylläpitämiseksi

• Moduuli saattaa lämmetä pitkän käytön aikana—tämä on normaalia analogiselle signaalierottimelle

Esimerkkiprojekti

Kuinka käyttää Gravity Signaalierotinta Arduinon kanssa
Opi integroimaan ja suojaamaan antureita projekteissa käyttämällä DFRobotin eristysmoduulia paremman anturihäiriöiden hallinnan saavuttamiseksi.

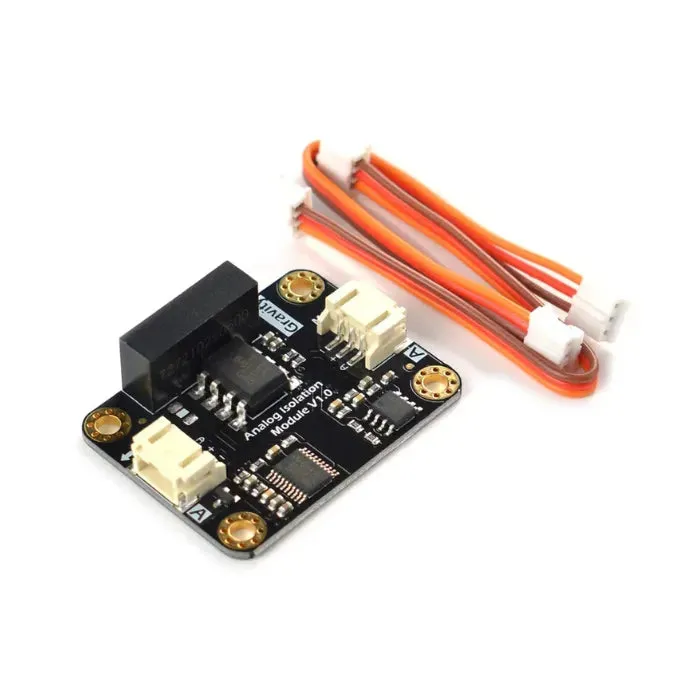

Mitä pakkauksessa on

• Gravity: Analoginen signaalierotin ×1

• PH2.0–3P-kaapeli ×2

Miksi valita tämä moduuli?

• Poistaa häiriöt ja anturien keskinäisen häirinnän analogisten anturien välillä

• Parantaa anturin mittaustarkkuutta poistamalla maasilmukka-ongelmia

• Ei vaadi lisävirtamoduuleja tai koodaustagalvaaniseen eristykseen

• Kompakti ja helppo integroida mihin tahansa Arduino-pohjaiseen järjestelmään
