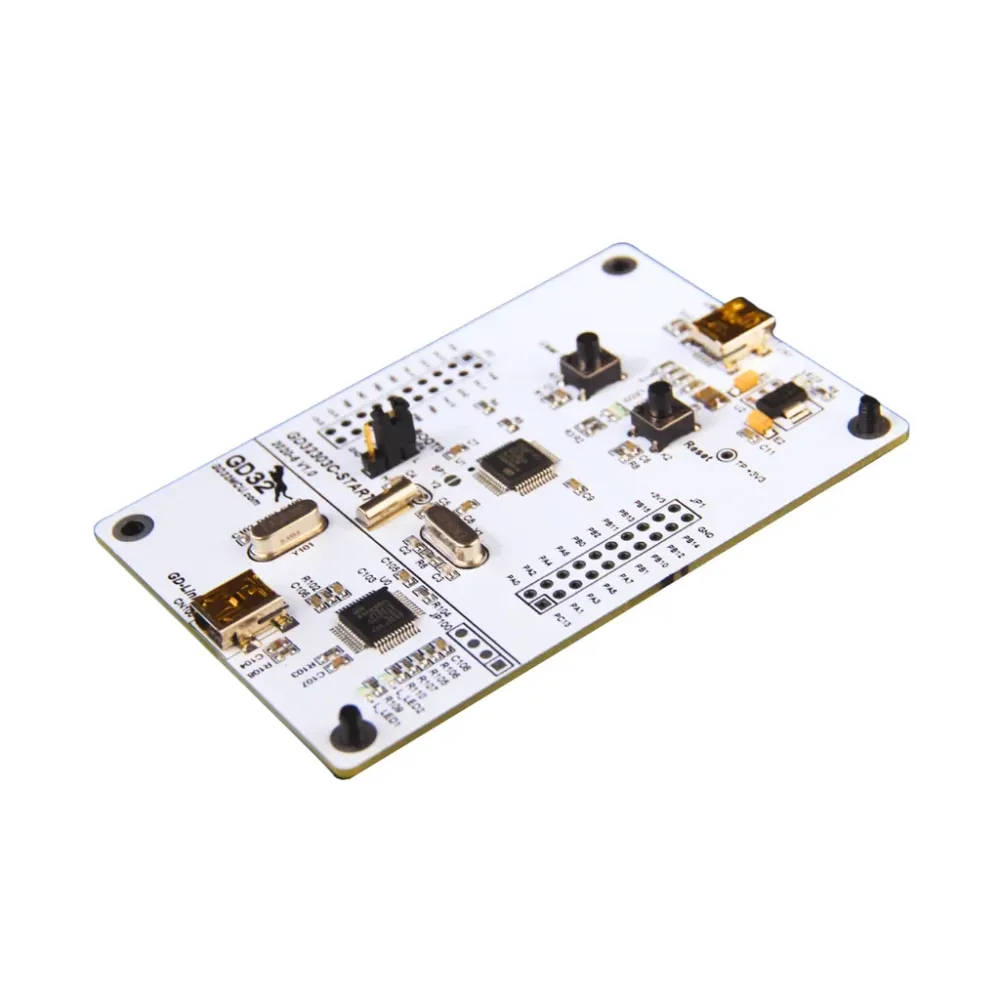

GD32303C-START on kompakti aloituskehityskortti GigaDevice-yhtiöltä, jossa on GD32F303CGT6-mikrokontrolleri ARM Cortex-M4-ytimellä, joka toimii jopa 120 MHz taajuudella. Kortissa on integroitu GD-Link SWD -virheenkorjain, joten ulkoista ohjelmointilaitteistoa ei tarvita. 1024 KB Flash -muistilla, 96 KB SRAM:lla ja laajalla oheislaitteiden valikoimalla, kuten CAN 2.0B, USB 2.0 FS, SDIO ja EXMC, tämä edullinen alusta tarjoaa ammattilaistason ominaisuudet nopeaan prototyyppien tekoon, teollisuuden ohjaukseen ja sulautettujen tuotteiden kehitykseen.
Ominaisuudet
- Integroitu GD-Link-virheenkorjain: Sisäinen SWD-virheenkorjain Mini-USB:n kautta — ei ulkoista laitteistoa tarvita
- Tehokas mikrokontrolleri: GD32F303CGT6 @ 120 MHz DSP:llä ja FPU:lla, 1024 KB Flash, 96 KB SRAM
- Laaja oheislaitteiden valikoima: USART, I²C, I²S, CAN 2.0B, SPI, ADC, DAC, SDIO, EXMC, USB 2.0 FS
- Käyttöliittymäelementit: RESET-, BOOT- ja USER-painikkeet + LEDit nopeaan vuorovaikutukseen
- Ulkoisen muistin tuki: EXMC NAND/LCD:lle, SDIO SD-korteille (SDHC jopa 32 GB)
- Kehitysympäristö: Board Support Package (BSP) esimerkeillä Keil MDK:lle, IAR:lle ja GCC:lle
- Kompakti muoto: LQFP48-kotelo, jopa 37 GPIO-nastaa
- Kustannustehokas aloitus: Edullinen alusta ARM Cortex-M4 -kehitykseen ja arviointiin
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuotenumero | GD32303C-START |
| Mikrokontrolleri | GD32F303CGT6 |
| Suoritinydin | ARM Cortex-M4 DSP/FPU:lla |
| Maksimikellotaajuus | 120 MHz |
| Flash | 1024 KB |
| SRAM | 96 KB |
| Kotelo | LQFP48 |
| Käyttöjännite | 3,3 V |
| Käyttölämpötila | -40 °C – +85 °C |
| Virheenkorjain | GD-Link SWD Mini-USB:n kautta |
| GPIO | Jopa 37 nastaa |
| ADC | 12-bittinen, 10 kanavaa |
| DAC | 12-bittinen, 2 kanavaa |
| Sarjaliikenne | 3× USART + 2× UART |
| SPI | 2× SPI |
| I²S | 2× I²S |
| I²C | 2× I²C |
| CAN | CAN 2.0B |
| USB | USB 2.0 Full-Speed -laite |
| Ajastimet | 2× Edistynyt + 10× Yleinen + 2× Perus + 2× Valvontakello |
| RTC | Kalenteri + Hälytys |
| SDIO | SDSC ≤ 2 GB, SDHC ≤ 32 GB |
| EXMC | LCD / NAND / PSRAM / SRAM |
| CRC | Laitteiston CRC |
Sovellus
- Teollisuuden ohjaus: Moottorinohjaus ja PLC-tyyppiset järjestelmät CAN 2.0B:llä
- Kulutuselektroniikka: Älykotilaitteet ja puettavat laitteet
- IoT-reunasolmut: Anturidatan keruu ja pilviyhteys
- Tietojen tallennus: SD-korttitallennus valvontaan ja mittaukseen
- Äänikäsittely: I²S-liitäntä + DSP äänisovelluksiin
- Koulutus ja harjoittelu: Sulautettujen järjestelmien ja ARM-kehityksen opetus
- Käyttöliittymäkehitys: EXMC-liitäntä LCD- ja kosketuspaneeliprototyyppien tekemiseen
- STM32-siirtymä: Pin-yhteensopiva siirtymä STM32F103/F303:sta GD32F303:een
Pakkaussisältö
- 1× GD32303C-START -kortti (sisäänrakennetulla GD-Link-debuggerilla)
UKK
Mitkä ovat GD32303C-START:n ja GD32F303R-START:n erot?
C-START käyttää LQFP48-koteloa, jossa on jopa 37 GPIO-nastaa, kun taas R-START käyttää LQFP64-koteloa, jossa on jopa 51 GPIO-nastaa. Ydinsirun tekniset tiedot ovat identtiset.
Voinko käyttää STM32-kehitystyökaluja?
Kyllä. GD32F303 on pin-yhteensopiva STM32F103/F303:n kanssa. Sisäinen GD-Link-debuggeri tukee CMSIS-DAP:ia. Käytä GD32 BSP:ää täydelliseen oheislaitetukeen.
Mitkä IDE:t ovat tuettuja?
Keil MDK, IAR EWARM, GCC-työkaluketjut, VS Code, Eclipse ja PlatformIO. BSP sisältää projektipohjat kaikille tuetuille työkaluketjuille.
Voinko käyttää ulkoista debuggainta?
Kyllä. SWD-liittimen nastat o
