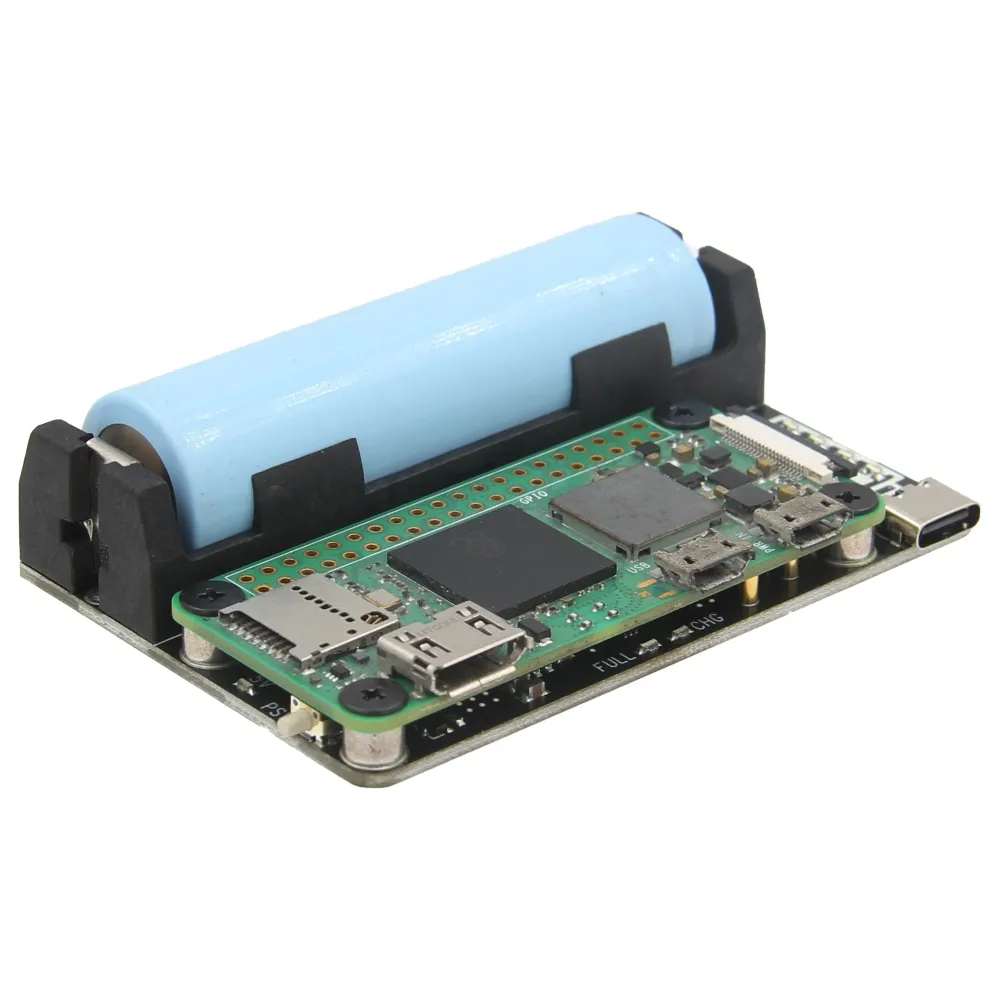

Mikä on Geekworm X306 V1.5 18650 UPS -laajennuskortti RPi Zero 2W:lle? Geekworm X306 V1.5 on kompakti yksikennoinen 18650 UPS- ja virtahallintakortti, joka on suunniteltu erityisesti Raspberry Pi Zero 2W:lle. Se tarjoaa akulla varmistetun 5,1 V lähtöjännitteen, automaattisen latauksen ja purkauksen, juottamattoman pogo-nastaliitännän sekä tilailmaisimet, jotka tekevät siitä käytännöllisen kannettaviin Raspberry Pi -rakennelmiin, etäsolmuihin, kompakteihin reunalaitteisiin ja keskeytymättömiin vähävirtaisiin projekteihin.
Perustuu viralliselle Geekworm-tuotesivulle ja Geekworm X306 -käyttöohjeeseen. Tämä V1.5-versio keskittyy Raspberry Pi Zero 2W -yhteensopivuuteen, yksinkertaisempaan fyysiseen integrointiin ja kestävämpään 18650-akkukoteloon. Piirilevy hallitsee virtapolun kytkennän automaattisesti, tukee akun latausta USB Type-C:n kautta ja on tarkoitettu pitämään isäntäjärjestelmä käynnissä lyhyiden virtakatkosten aikana sekä toimimaan kompaktina DC UPS -suojana.
Ominaisuudet
- UPS Raspberry Pi Zero 2W:lle: Suunniteltu keskeytymättömäksi virtaratkaisuksi kompakteihin Raspberry Pi Zero 2W -projekteihin.
- Yksi 18650-akkuarkkitehtuuri: Käyttää yhtä irrotettavaa 18650-kennoa varavirtana ja kannettaviin käyttötarkoituksiin.
- Jopa 5,1 V 4 A lähtö: Tarjoaa vahvistetun järjestelmäulostulon, joka sopii Pi Zero 2W:lle ja liitetyille vähävirtaisille oheislaitteille.
- USB Type-C -tulo: Käyttää USB-C:tä päävirtalähteenä ja lataustulona siistimmän johdotuksen ja nykyaikaisten adapterien vuoksi.
- Automaattinen lataus/purkaus-hallinta: Hoitaa kytkentälogiikan, latauksen ja virtapolun hallinnan automaattisesti.
- Akkusuojauspiiri: Sisältää käänteisen napaisuuden, ylivirran ja ylijännitteen suojauksen turvallisempaa käyttöä varten.

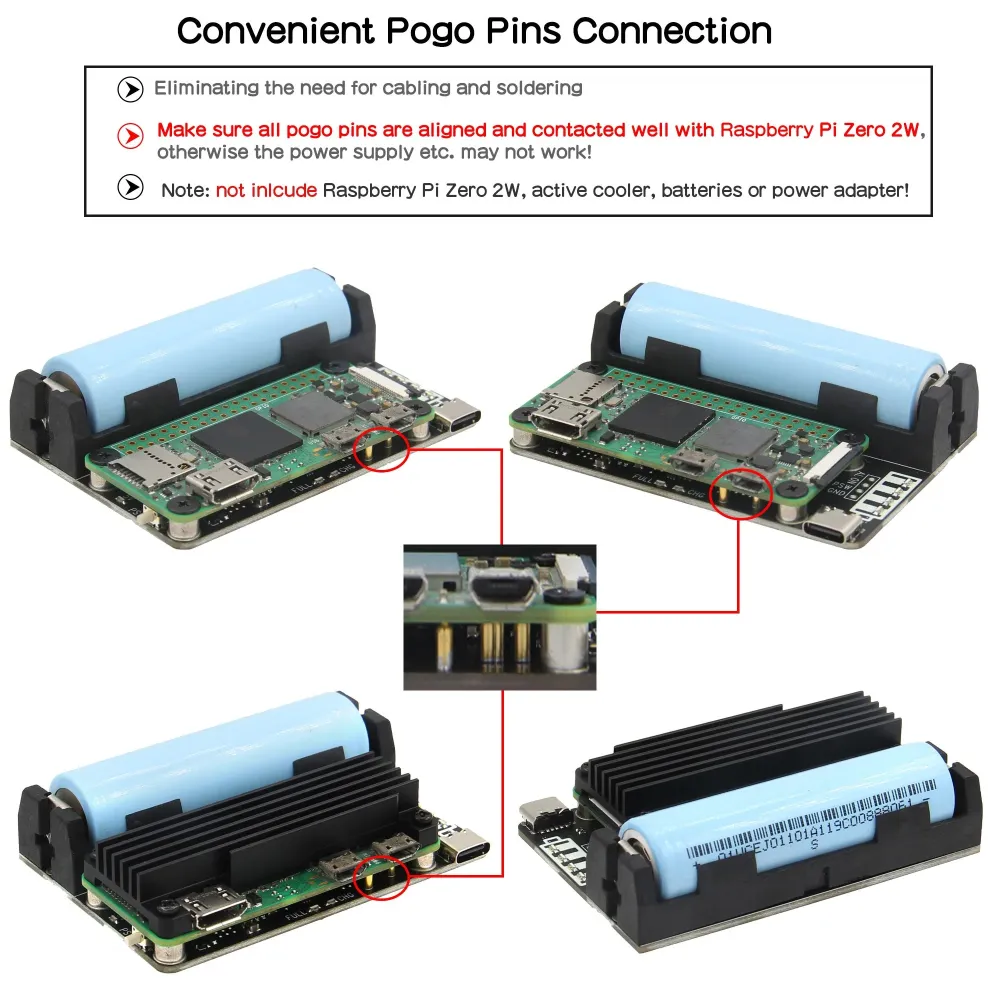

- Ei-juotettava Raspberry Pi -liitäntä: Liittyy pogo-nastojen kautta, vähentäen asennuksen monimutkaisuutta pienissä kokoonpanoissa.
- Selkeä LED-tilapalautus: Paristoprosentti-LEDit ja latausilmaisimet helpottavat kenttätarkastuksia ja penkkivarmistuksia.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | Geekworm X306 V1.5 |
| Tuotetyyppi | 18650 UPS -laajennuskortti / UPS HAT |
| Yhteensopiva kortti | Raspberry Pi Zero 2W |
| Akkutyyppi | Yksi 18650 litiumkenno |
| Tulojännite | 5V DC +/-5% |
| Suositeltu tulovirta | >= 3A |
| Latausvirta | 900–1050mA |
| Hidas latausvirta | 130–140mA |
| Latausjännite | 4.2V +/-1.5% |
| Ulostulojännite | 5.1V +/-5% |
| Maksimivirta ulostulossa | 4000mA |
| Virtaliitin | USB Type-C |

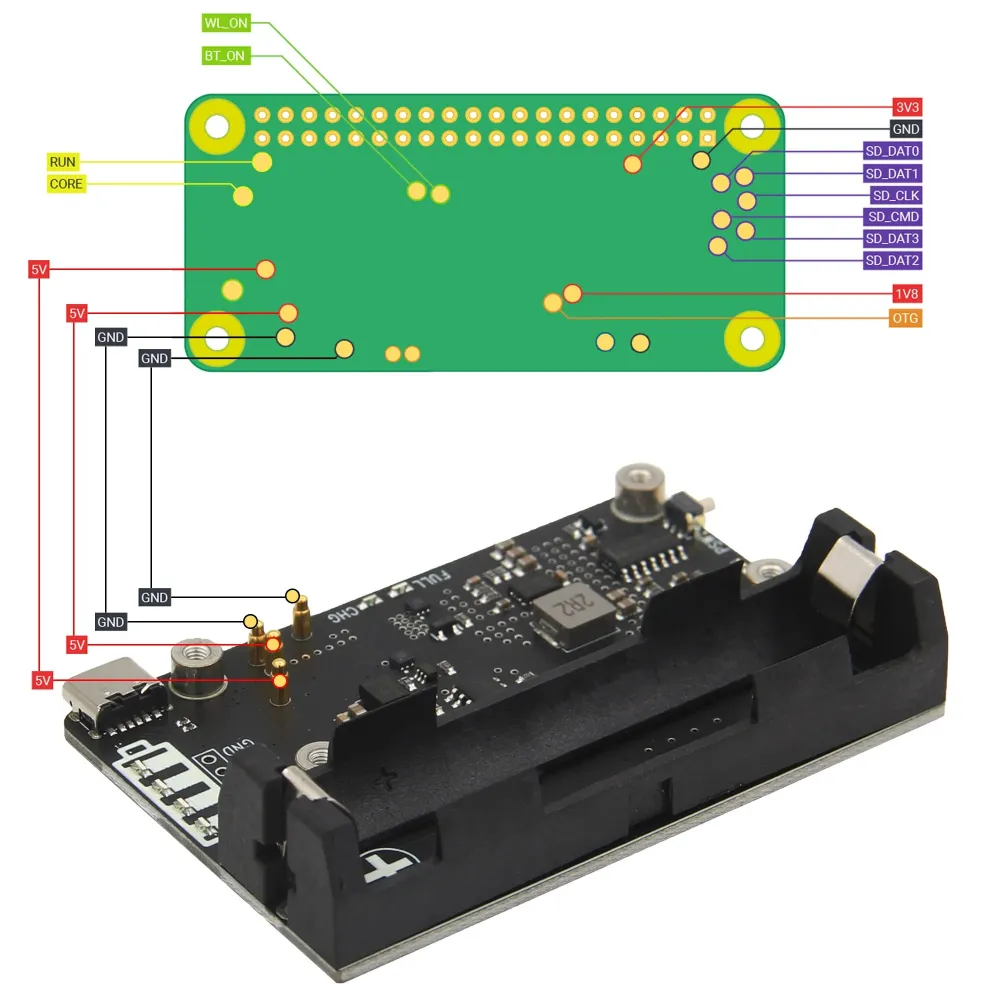

| Isäntäliitäntä | Pogo-nastaliitäntä Raspberry Pi Zero 2W:lle |

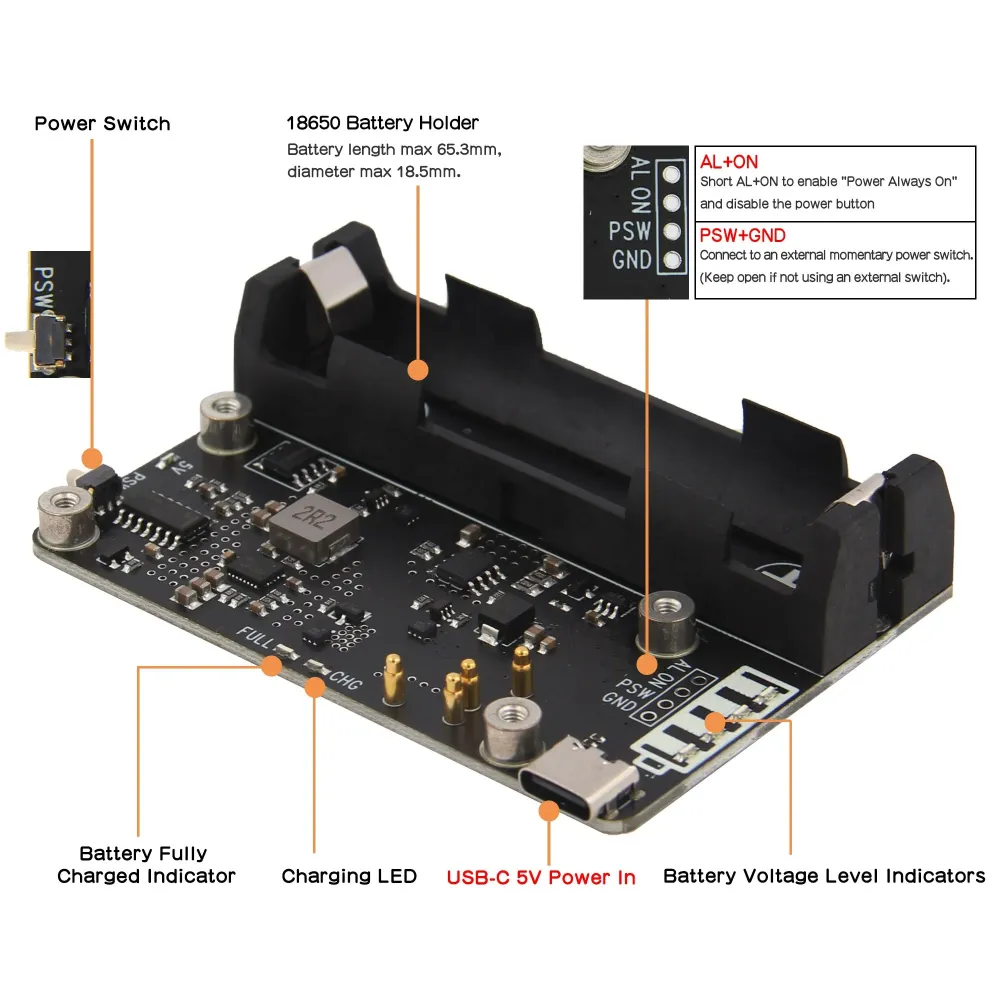

| Tilailmaisimet | 4 sinistä paristotason LEDiä sekä punainen/vihreä virta- ja lataus-LED |
| Virtakontrolli | Painike, pidä painettuna noin 3 sekuntia sammuttaaksesi virran |
| Valmiustilan kulutus | Erittäin alhainen mikroampeeritasoinen valmiustilasuunnittelu |
| Variantin paino | 60 g |
Sovellukset
X306 sopii parhaiten pieniin Raspberry Pi Zero 2W -järjestelmiin, jotka tarvitsevat sujuvaa virtakatkoksen hallintaa tai haluavat toimia ladattavalla paristopakilla ilman suurta ulkoista UPS:ää. Se toimii hyvin kannettavissa kojelaudoissa, vähävirtaisissa kioskeissa, pienissä yhdyskäytävissä, käsityökaluissa, kamera- tai anturiprojekteissa sekä sulautetuissa prototyypeissä, joissa tilan säästäminen on tärkeää.
- Kannettavat Raspberry Pi Zero 2W -mittalaitteet
- Paristolla varustetut reunalokit tai anturisolmut
- Pienet robotiikka- tai käsikäyttöiset ohjausliitännät
- Kompaktit näyttö- tai tilaterminaalit, jotka perustuvat Pi Zero 2W:hen
- Kenttäprototyypit, jotka tarvitsevat ladattavan varavirtalähteen
Virtasuunnittelun huomautuksia
- IN-to-SYS läpivientireitti: Auttaa syöttämään tulojännitteen järjestelmään samalla halliten pariston latauskäyttäytymistä.
- Edistynyt virtapolun hallinta: Vähentää tarpeettomia lataussyklejä pidentäen pariston käyttöikää ajan myötä.
- Integroitu turvasuunnittelu: Yhdistää käänteispolariteetin ja sähköisen suojauksen ominaisuudet turvallisempaan paristokäyttöön.

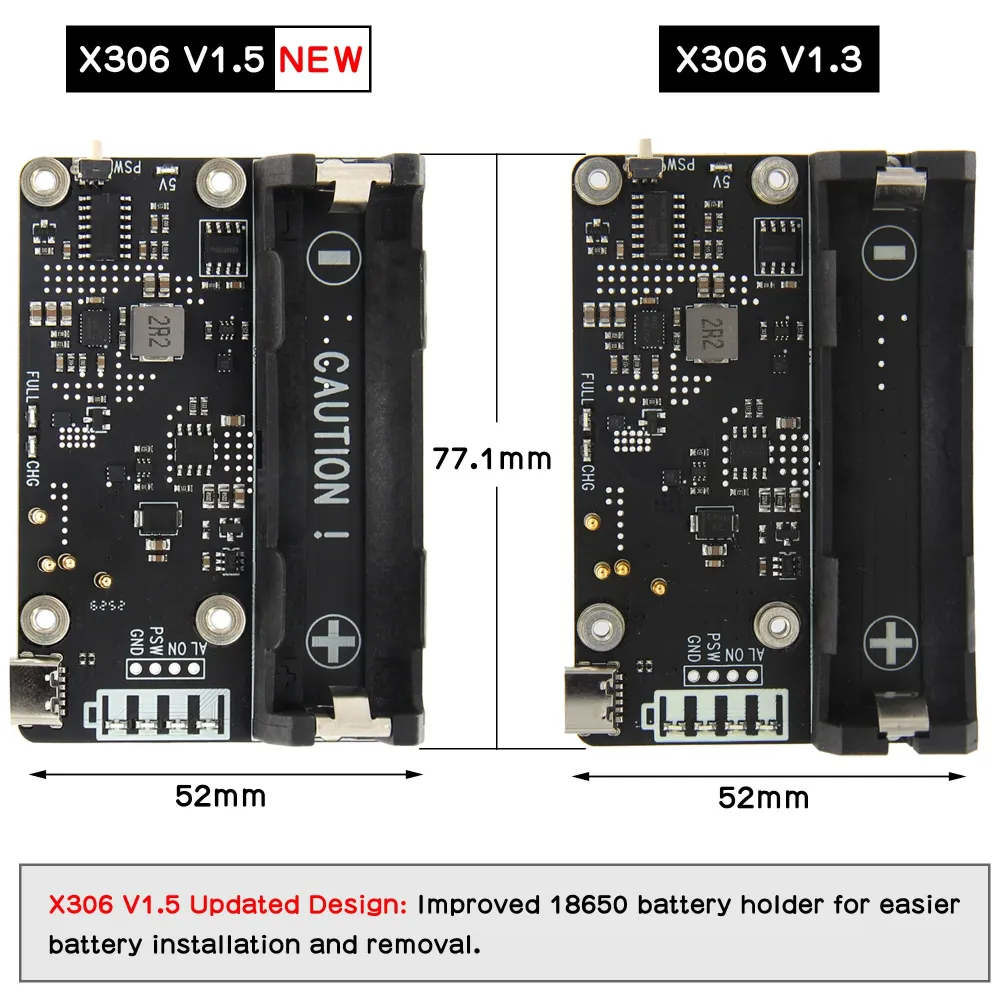

- Päivitetty V1.5 paristokotelo: Geekworm mainitsee korkealaatuisemman kotelon helpompaan paristojen asentamiseen ja poistamiseen.
Pakkaussisältö
- 1 x Geekworm X306 V1.5 18650 UPS Shield
- 4 x KM2.5 x 5mm ruuvia
<
