Fermion: 1,51” läpinäkyvä OLED-näyttö Arduinoon & ESP32:lle

Fermion 1.51” OLED Transparent Display sisältää monokromisen vaaleansinisen SSD1309 OLED-paneelin ja 128×64 resoluution (läpinäkyvä alue: 128×56). Laadukkaana läpinäkyvänä OLED-näyttönä se on ihanteellinen puettaviin laitteisiin, kotiautomaatioon ja luoviin teknisiin näyttöihin. Tämä OLED-näyttö-moduuli tarjoaa täysnäkymän näkyvyyden, selkeän kuvan myös lasin läpi ja sujuvan integroinnin mihin tahansa Arduino-näyttö-projektiin SPI– tai GDI-liitännän kautta.

Ominaisuudet

• Läpinäkyvä monokrominen OLED-näyttö läpinäkyvää elektroniikkaa varten

• Täysnäkymäinen sininen näyttö korkealla pikselikontrastilla ja SSD1309-ohjaimella

• 128×64 resoluutio, jossa 128×56 täysin läpinäkyvää aluetta

• Tukee sekä GDI– että SPI-liitäntöjä ESP32:lle ja Arduinolle

• Mukana kompakti muunnoskortti helppoa OLED-näytön integrointia varten

Sovellukset

• Älykodin paneelit ja läpinäkyvät OLED -ohjausliittymät

• Interaktiiviset läpinäkyvät näytöt näyttelyissä tai tuoteosastoilla

• Sci-fi-teemaiset puettavat laitteet -naamiot ja -vempaimet

• Sääasemat, laskurikellot ja muut tee-se-itse Arduino-näyttö -projektit

Tekniset ominaisuudet

Tekniset tiedot	Arvo
Käyttöjännite	3,3 V
Ajuri-piiri	SSD1309
Näkökulma	Täysi näkymä
Näyttöalue	35,05 × 15,32 mm / 1,40 × 0,60 tuumaa
Näytön koko	42 × 27 mm / 1,65 × 1,07 tuumaa
Näytön väri	Vaaleansininen
Pikselin väli	0.274 × 0.274 mm
Käyttölämpötila	-40°C ~ +70°C
Muuntimen liitäntä	SPI, GDI
Sovittimen koko	18 × 28 mm / 0,71 × 1,10 tuumaa

Johdotus ja liitännät

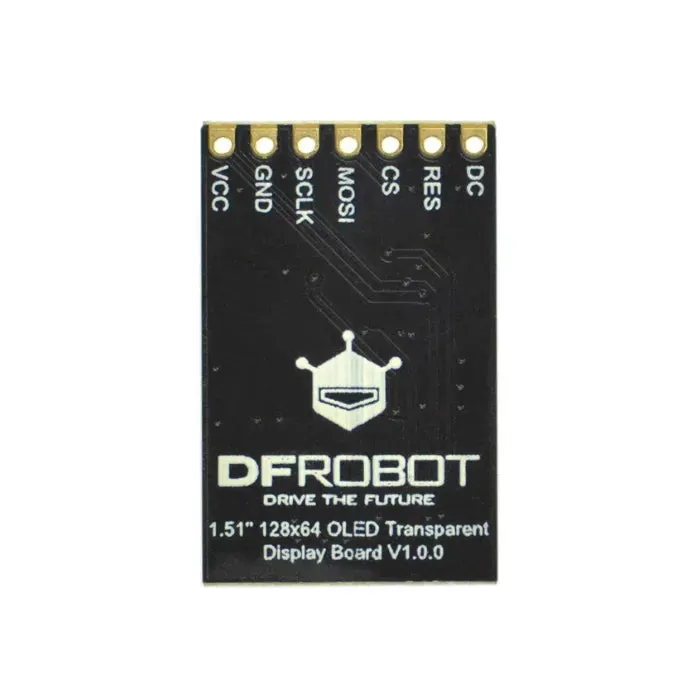

Yhteensopiva Arduinon, ESP32:n ja useimpien mikrokontrollerien kanssa. Helppo kytkeä 7-napaisella 2,54 mm liittimellä läpinäkyvään OLED-näyttöön.

Esimerkkiprojektit

• Läpinäkyvä kellonäyttö pleksilasilla

• Sci-fi 3D-tulostettu naamio animoiduilla silmillä

• Ympäristön sääasema

• Retro internet-radio ESP32:lla

• Mini YouTube -tilauslaskuri

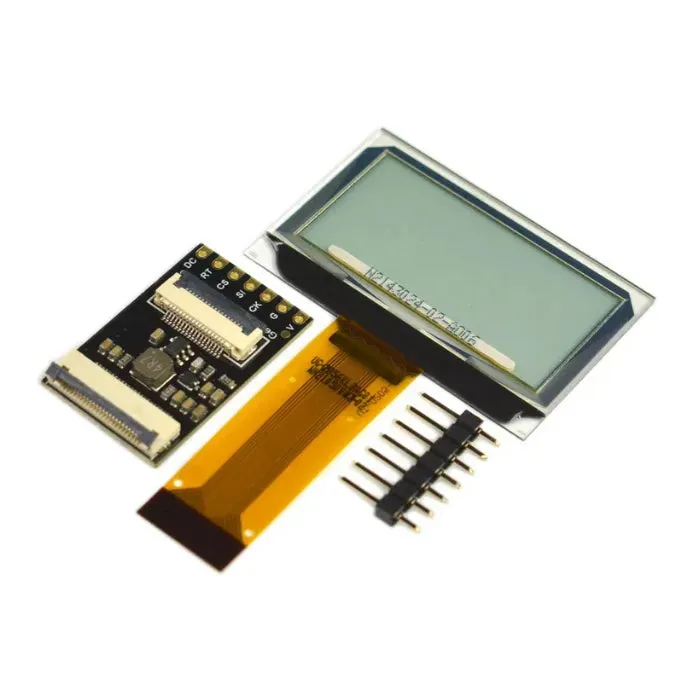

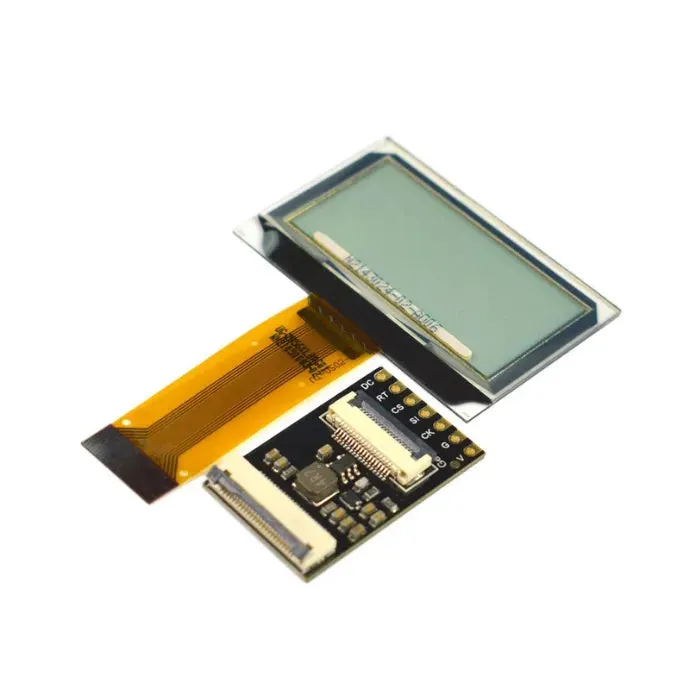

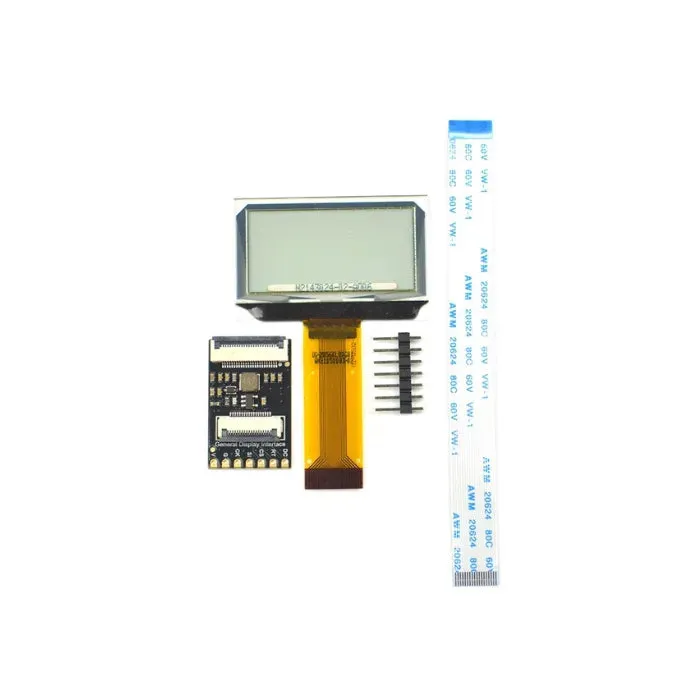

Mitä laatikossa on?

• 1,51” OLED-läpinäkyvä näyttö ×1

• OLED-näytön muunnin ×1

• 7-napainen musta liitin (2,54 mm) ×1

• FPC0.5-18PIN käänteinen kaapeli ×1

Miksi valita tämä OLED-näyttö?

• Yhdistää tyylin ja toiminnallisuuden: upea visuaalinen ilme lasilla tai pleksillä mihin tahansa läpinäkyvään OLED-näyttö -projektiin

• Kompakti ja monipuolinen: sopii puettaviin laitteisiin, asennuksiin ja tee-se-itse-taiteeseen

• Kehittäjävalmis: sisältää kaikki liittimet, toimii standardien OLED-näyttökirjastojen kanssa

Viite

Tuotewiki

Piirustukset

2D.rar

3D.rar

Tietolehti
