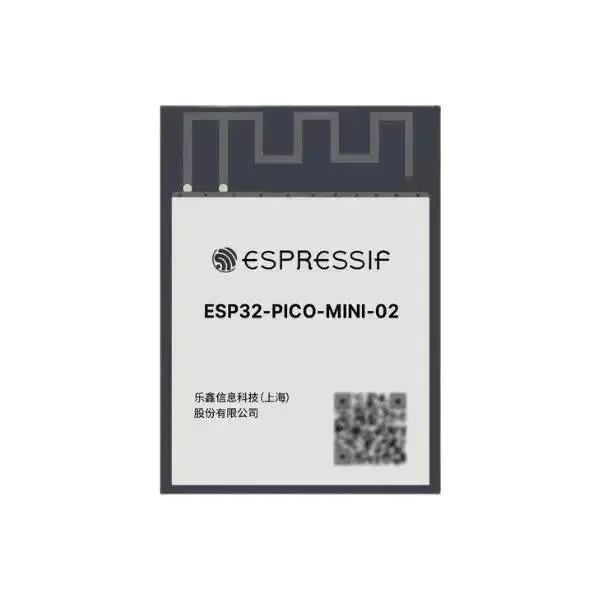

ESP32-PICO-MINI-02 on yleiskäyttöinen Wi-Fi + Bluetooth + Bluetooth LE MCU -moduuli. Siinä on 8 Mt SPI-flash-muistia, 2 Mt SPI Pseudo staattista RAM-muistia (PSRAM) ja 40 MHz kideoskillaattori. Runsas oheislaitteiden valikoima ja pieni koko tekevät moduulista ihanteellisen valinnan monenlaisiin IoT-sovelluksiin, aina kodin automaatiosta, älyrakennuksista, kulutuselektroniikasta teollisuuden ohjaukseen, ja ne soveltuvat älykkäisiin kaiuttimiin, puheentunnistusleluihin, älykkäisiin yhdyskäytäviin ja Ethernetiin jne. ESP32-PICO-MINI-02 toimitetaan piirilevyantenni mukana.
ESP32-PICO-MINI-02:n ytimessä on ESP32-PICO-V3-02 sip*. Sisäänrakennettu siru on suunniteltu skaalautuvaksi ja mukautuvaksi. Siinä on kaksi CPU-ydintä, joita voidaan ohjata erikseen, ja CPU:n kellotaajuutta voidaan säätää 80 MHz:stä 240 MHz:iin. Sirussa on myös vähävirta-coprosessori, jota voidaan käyttää CPU:n sijaan virran säästämiseksi suoritettaessa tehtäviä, jotka eivät vaadi paljon laskentatehoa, kuten oheislaitteiden valvontaa. Tämä ESP32-siru integroi laajan valikoiman oheislaitteita, SD-korttikäyttöliittymästä, kapasitiivisista kosketusantureista, ADC:stä, DAC:stä, Two-Wire Automotive Interfaceen, Ethernetiin, nopeaan SPI:hin, UART:iin, I2S:ään, I2C:hen jne.
Ominaisuudet
CPU ja sirumuisti
- ESP32-PICO-V3-02 sisäänrakennettuna, Xtensa kaksiytiminen 32-bittinen LX6 mikroprosessori, jopa 240 MHz
- 448 KB ROM käynnistykseen ja ydintoimintoihin
- 520 KB SRAM dataa ja käskyjä varten
- 16 KB SRAM RTC:ssä
- 8 MB SPI-flash
- 2 MB PSRAM
Wi-Fi
- 802.11b/g/n
- Bitinopeus: 802.11n jopa 150 Mbps
- A-MPDU ja A-MSDU aggregointi
- 0,4 µs suojavälin tuki
- Käyttökanavan keskitaajuusalue: 2412 ~ 2484 MHz
Bluetooth
- Bluetooth V4.2 BR/EDR ja Bluetooth LE
määrittely
- Luokka-1, luokka-2 ja luokka-3 lähetin
- AFH
- CVSD ja SBC
Oheislaitteet
- SD-kortti, UART, SPI, SDIO, I2C, LED PWM, moottorin PWM, I2S, IR, pulssilaskuri, GPIO,
kapasitiivinen kosketusanturi, ADC, DAC, TWAI® (yhteensopiva ISO 11898-1:n kanssa, eli CAN
Specification 2.0), Ethernet MAC
Moduulin integroidut komponentit
- 40 MHz kideoskillaattori
Antenni vaihtoehdot
- ESP32-PICO-MINI-02: Piirilevyantenni
- ESP32-PICO-MINI-02U: ulkoinen antenni liittimen kautta
Käyttöolosuhteet
- Käyttöjännite/virtalähde: 3,0 ~ 3,6 V
- Käyttöympäristön lämpötila: –40 ~ 85 °C
Varmennus
- Vihreä sertifiointi: REACH/RoHS-testi
- Luotettavuus: HTOL/HTSL/uHAST/TCT/ESD
