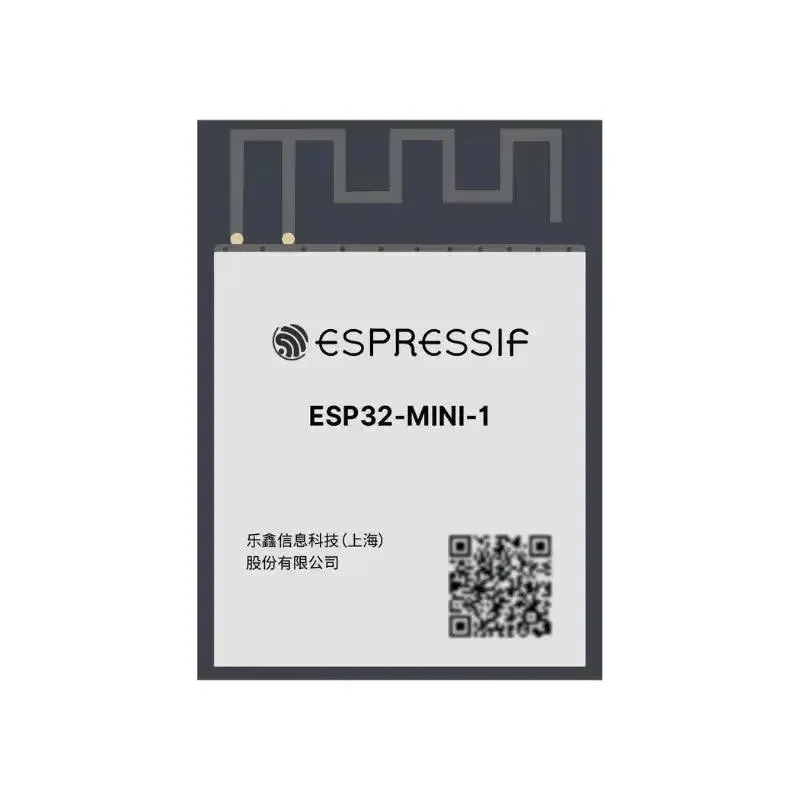

ESP32-MINI-1 on monipuolinen Wi-Fi + Bluetooth + Bluetooth LE MCU -moduuli, jossa on tehokkaita ominaisuuksia ja laaja valikoima oheisliitäntöjä. Se sopii erilaisiin IoT-sovelluksiin, kuten älykotiin, älyrakennuksiin, kulutuselektroniikkaan ja teollisuuden ohjaukseen. Moduuli on suunniteltu kompaktiksi ja pienikokoiseksi, mikä tekee siitä erityisen ihanteellisen tilaa rajoittaviin sovelluksiin, kuten lamppuihin, kytkimiin ja pistorasioihin.
Moduulia on saatavana kahdessa variantissa:
- 85°C versio
- 105°C versio
Molemmissa versioissa on piirilevylle integroitu antenni ja ne on varustettu 4MB SPI-flash-muistilla. Tässä dokumentissa esitetyt tiedot koskevat molempia moduulityyppejä.
Ominaisuudet
MCU
- Sisäänrakennettu ESP32-U4WDH-siru, Xtensa yksiytiminen 32-bittinen LX6-mikroprosessori, tukee kellotaajuuksia jopa 160 MHz
- 448 KB ROM-muistia
- 520 KB SRAM-muistia
- 16 KB RTC SRAM -muistia
Wi-Fi
- Tukee 802.11b/g/n-standardeja
- 802.11n tiedonsiirtonopeus jopa 150 Mbps
- Tukee A-MPDU- ja A-MSDU-aggregointia
- Tukee 0,4 μs suojaväliä
- Käyttökanavan keskitaajuusalue: 2412~2484 MHz
Bluetooth
- Bluetooth® V4.2 BR/EDR ja Bluetooth® LE -standardit
- Luokka 1, luokka 2 ja luokka 3 lähettimet
- CVSD ja SBC
- AFH
Laitteisto
- Moduulin liitännät: SD-kortti, UART, SPI, SDIO, I2C, LED PWM, moottorin PWM, I2S, IR, pulssilaskuri, GPIO, kapasitiivinen kosketusanturi, ADC, DAC, Two-Wire Automotive Interface (TWAI™, ISO11898-1 -yhteensopiva)
- 40 MHz kideoskillaattori
- 4 MB SPI-flash-muisti
- Käyttöjännite/virtalähdejännite: 3,0~3,6 V
- Suositeltu käyttölämpötila-alue:
- 85°C versio: -40~85°C
- 105°C versio: -40~105°C
- Moduulin mitat: (13,2 x 19,0 x 2,4) mm
Hyväksynnät
- Ympäristösertifikaatit: REACH/RoHS
ESP32-MINI-1/1U Moduulien vertailu
| Moduuli | Tilausmallinumero | Sisäinen siru | Flash | PSRAM | Antenni | Mitat (mm) |
|---|---|---|---|---|---|---|
| ESP32-MINI-1 (85°C versio) | ESP32-MINI-1-N4 | ESP32-U4WDH | 4 MB | — | Piirilevylle integroitu antenni | 13,2 × 19,0 × 2,4 |
| ESP32-MINI-1 (105°C versio) | ESP32-MINI-1-H4 | ESP32-U4WDH | 4 MB | — | Piirilevylle integroitu antenni | 13,2 × 19,0 × 2,4 |
| ESP32-MINI-1U (85°C versio) | ESP32-MINI-1U-N4 | ESP32-U4WDH | 4 MB | — | IPEX ulkoinen antenniliitin | 13,2 × 13,5 × 2,4 |
| ESP32-MINI-1U (105°C versio) | ESP32-MINI-1U-H4 | ESP32-U4WDH | 4 MB | — | IPEX ulkoinen antenniliitin | 13,2 × 13,5 × 2,4 |
Sovellukset
- Yleinen vähävirtaisten IoT-antureiden keskus
- Älyrakennukset
- Yleinen vähävirtaisten IoT-tietojen tallennin
- Teollisuusautomaatio
- Kameran videon suoratoisto
- Älykäs maatalous
- OTT TV Box / digiboksi-laitteet
- Äänilaitteet
- Puheentunnistus
- Terveys / lääketiede / hoiva
- Kuvantunnistus
- Wi-Fi-lelut
- Mesh-verkot
- Pukeutuvat elektroniikkalaitteet
- Kotiautomaatio
- Vähittäiskauppa & ravintolatoiminta
