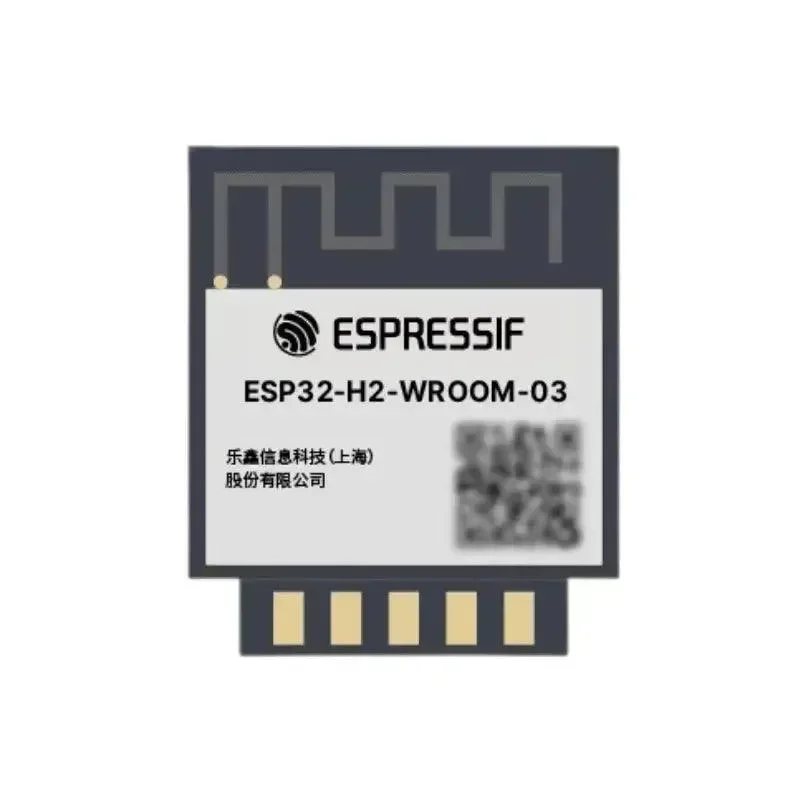

Espressif ESP32 H2 WROOM 03 Thread/Zigbee/BLE-moduuli

ESP32-H2-WROOM-03 on tehokas, yleiskäyttöinen Bluetooth® Low Energy ja IEEE 802.15.4 yhdistelmämoduuli, jossa on laaja valikoima oheislaitteita. Tämä moduuli on ihanteellinen valinta monenlaisiin esineiden internetiin (IoT) liittyviin sovelluksiin, kuten sulautetut järjestelmät, älykoti, puettavat elektroniikkalaitteet jne.

ESP32-H2-WROOM-03 voidaan juottaa pystysuoraan piirilevylle aaltosulatuksella. Moduulissa on 8 käytettävissä olevaa GPIO-pinniä.

Tämän moduulin ytimessä on ESP32-H2, 32-bittinen RISC-V yksiytiminen suoritin, joka toimii jopa 96 MHz:n taajuudella. Voit sammuttaa suorittimen ja käyttää vähävirtaista apuprosessoria jatkuvaan oheislaitteiden muutosten tai kynnysten ylitysten valvontaan.

ESP32-H2 integroi laajan valikoiman oheislaitteita, mukaan lukien I2C, I2S, SPI, UART, ADC, LED PWM, ETM, GDMA, PCNT, PARLIO, RMT, TWAI, MCPWM, USB Serial/JTAG, lämpötila-anturi, yleiskäyttöiset ajastimet, järjestelmäajastin, valvonta-ajastin sekä jopa 19 GPIO-pinniä.

Ominaisuudet

Suoritin ja sirulla oleva muisti

• ESP32-H2 sulautettu, RISC-V yksiytiminen 32-bittinen

LX7 mikroprosessori, jopa 96 MHz

• 128 KB ROM
• 320 KB SRAM
• 4 KB LP-muisti
• 2 MB tai 4 MB siruun integroitu flash-muisti

Bluetooth

• Bluetooth Low Energy (Bluetooth 5.3 sertifioitu)
• Bluetooth mesh
• Bluetooth Low Energy pitkä kantama (Koodattu PHY, 125 Kbps ja 500 Kbps)
• Bluetooth Low Energy suurinopeus (2 Mbps)
• Bluetooth Low Energy mainoslaajennukset ja useat mainossarjat
• Samanaikainen lähettäjä, tarkkailija, laite ja keskus
• Useita yhteyksiä
• LE-virranhallinta

IEEE 802.15.4

• IEEE-standardi 802.15.4-2015 mukainen
• Tukee 250 Kbps tiedonsiirtonopeutta 2,4 GHz taajuusalueella ja OQPSK PHY
• Tukee Thread 1.3
• Tukee Zigbee 3.0
• Tukee Matteria
• Tukee muita sovelluskerroksen protokollia (HomeKit, MQTT jne.)

Oheislaitteet

• GPIO, I2C, I2S, SPI, UART, ADC, LED PWM, ETM, GDMA, PCNT, PARLIO, RMT, TWAI®, MCPWM, USB Serial/JTAG, lämpötila-anturi, yleiskäyttöiset ajastimet, järjestelmäajastin, tietoa moduulin oheislaitteista.

Moduulin integroidut komponentit

• 32 MHz kideoskillaattori

Antenni vaihtoehdot

• Piirilevylle integroitu PCB-antenni

Käyttöolosuhteet

• Käyttöjännite/virtalähde: 3,0 ~ 3,6 V
• Käyttöympäristön lämpötila: 105 °C versio: –40 ~ 105 °C
