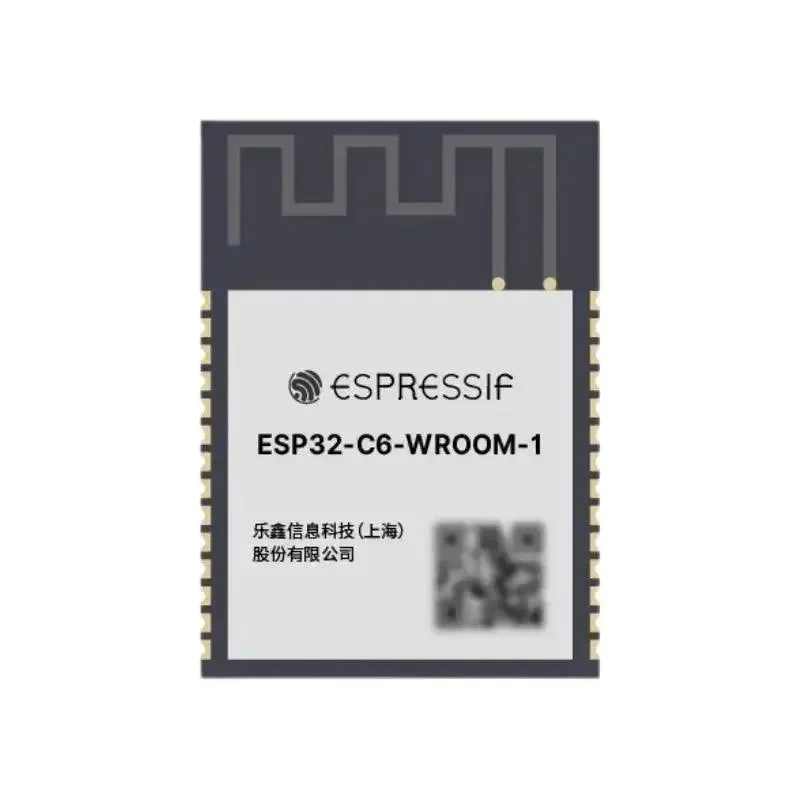

ESP32-C6-WROOM-1 on tehokas, yleiskäyttöinen Wi-Fi-, IEEE 802.15.4- ja Bluetooth LE -moduuli. Runsas oheislaitteiden valikoima ja korkea suorituskyky tekevät moduulista ihanteellisen valinnan älykoteihin, teollisuusautomaatioon, terveydenhuoltoon, kulutuselektroniikkaan jne.
ESP32-C6-WROOM-1 toimitetaan piirilevyantenni mukana. Siinä on ulkoinen SPI-flash-muisti, jonka koko on jopa 8 Mt. Molemmat ESP32-C6-WROOM-1 -versiot ovat saatavilla kahdessa versiossa: 4 Mt flash -versio ja 8 Mt flash -versio. Kaksi versiota eroavat vain flash-osanumerossa. Moduulien ytimessä on ESP32-C6, 32-bittinen RISC-V-yksiytiminen prosessori.
Ominaisuudet
Suoritin ja sirumuisti
- ESP32-C6 upotettu, 32-bittinen RISC-V
yksiytiminen mikroprosessori, jopa 160 MHz
- ROM: 320 KB
- HP SRAM: 512 KB
- LP SRAM: 16 KB
Wi-Fi
- 1T1R 2,4 GHz:n taajuusalueella
- Käyttötaajuus: 2412 ~ 2484 MHz
- IEEE 802.11ax-yhteensopiva
- 20 MHz vain ei-AP-tila
- MCS0 ~ MCS9
- Uplink- ja downlink-OFDMA, erityisen sopiva samanaikaisiin yhteyksiin tiheästi asutuissa ympäristöissä
- Downlink MU-MIMO (monikäyttäjä, usea sisääntulo, usea lähtö) verkon kapasiteetin lisäämiseksi
- Säteenmuodostaja, joka parantaa signaalin laatua
- Kanavan laadun osoitus (CQI)
- DCM (kaksoiskantajamodulaatio) linkin luotettavuuden parantamiseksi
- Tilallinen uudelleenkäyttö rinnakkaisten siirtojen maksimoimiseksi
- Kohdennettu herätysaika (TWT), joka optimoi virransäästömekanismit
- Täysin yhteensopiva IEEE 802.11b/g/n-protokollan kanssa
- 20 MHz ja 40 MHz kaistanleveys
- Tiedonsiirtonopeus jopa 150 Mbps
- Wi-Fi Multimedia (WMM)
- TX/RX A-MPDU, TX/RX A-MSDU
- Välitön lohko-ACK
- Fragmentointi ja defragmentointi
- Lähetyksen mahdollisuus (TXOP)
- Automaattinen majakan valvonta (laitteiston TSF)
- 4 × virtuaalista Wi-Fi-liitäntää
- Samanaikainen tuki infrastruktuurin BSS:lle asematilassa, SoftAP-tilassa, asema+SoftAP-tilassa ja promiscuous-tilassa. Huomaa, että kun ESP32-C6 skannaa asematilassa, SoftAP-kanava muuttuu asemakanavan mukana
- 802.11mc FTM
Bluetooth®
- Bluetooth LE: Bluetooth 5.3 sertifioitu
- Bluetooth mesh
- Korkean tehon tila (20 dBm)
- Nopeus: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
- Mainoslaajennukset
- Useita mainossarjoja
- Kanavan valinta-algoritmi #2
- LE-virranhallinta
- Sisäinen yhteensopivuusmekanismi Wi-Fi:n ja Bluetoothin välillä saman antennin jakamiseksi
IEEE 802.15.4
- Yhteensopiva IEEE 802.15.4-2015 -protokollan kanssa
- OQPSK PHY 2,4 GHz:n taajuusalueella
- Tiedonsiirtonopeus: 250 Kbps
- Thread 1.3
- Zigbee 3.0
Oheislaitteet
- GPIO, SPI, rinnakkainen IO-liitäntä, UART, I2C, I2S, RMT (TX/RX), pulssilaskuri, LED PWM, USB-sarjaliikenne/JTAG-ohjain, MCPWM, SDIO2.0 orjanhallinta, GDMA, TWAI®-ohjain, sirun sisäinen virheenkorjaustoiminto JTAGin kautta, tapahtumatehtävämatrix, ADC, lämpötila-anturi, järjestelmäajastin, yleiskäyttöiset ajastimet ja valvontakellot
Moduulin integroidut komponentit
- 40 MHz kideoskillaattori
- SPI-flash
Antenni vaihtoehdot
- Piirilevyantenni (ESP32-C6-WROOM-1)
- Ulkoinen antenni liittimen kautta (ESP32-C6-WROOM-1U)
Käyttöolosuhteet
- Käyttöjännite/virtalähde: 3,0 ~ 3,6 V
- Käyttöympäristön lämpötila: –40 ~ 85 °C
Sertifiointi
- Vihreä sertifiointi: RoHS/REACH-testi
- HTOL/HTSL/uHAST/TCT/ESD
