DFRobot PN532 NFC & RFID -lukijamoduuli Arduinoon

Gravity: UART & I2C NFC -moduuli on edistynyt RFID-lukija, joka perustuu NXP PN532-piiriin, erittäin integroituneeseen NFC-ohjaimeen, joka tukee laajaa valikoimaa NFC-kortteja ja -tageja Arduino NFC -projekteihisi, mukaan lukien MIFARE Classic ja NTAG-sarja.

Tämä päivitetty PN532 NFC -moduuli-versio käyttää Gravity-standardin PH2.0-4P-liitäntää, mikä helpottaa vaihtamista UART- ja I2C-viestintäprotokollien välillä. Parannetun PCB-antenni-suunnittelun ansiosta tämä RFID-lukija-moduuli takaa paremman lukematkan ja paremman signaalin laadun NFC-moduulisi sovelluksissa.

Se toimii saumattomasti Arduino NFC ja RFID-lukijana suosittujen 3.3V/5V-ohjainten kanssa, kuten Arduino, micro:bit, FireBeetle ESP32, ja ESP8266, tehden PN532 NFC -moduulista erittäin monipuolisen.

Tietoa NFC:stä

NFC (Near Field Communication) on lyhyen kantaman, korkeataajuinen viestintäteknologia, joka mahdollistaa kontaktittoman tiedonsiirron 10 cm etäisyydellä. Se kehittyi RFID:stä ja sitä käytetään laajasti mobiilimaksuissa, kulunvalvonnassa, henkilöllisyyden varmistuksessa ja laitteiden pariliitoksessa. PN532 NFC -moduuli on myös taaksepäin yhteensopiva standardien RFID-lukijajärjestelmien kanssa ja tukee erilaisia tiloja, kuten lukija/kirjoittaja, kortin emulointi ja vertainen-vertainen (P2P) viestintä Arduino NFC -asetuksillesi.

Ominaisuudet

• NXP PN532 NFC -ohjain korkean integraation kanssa tarkkoihin RFID-lukijan toimintoihin

• Kaksikanavainen viestintä: I2C- & UART-yhdisteliitäntä joustaviin NFC-moduulin kytkentöihin

• Tukee laajaa valikoimaa NFC-kortteja ja -tarroja käyttäen PN532-piiriä

• Yhteensopiva 3,3 V / 5 V ohjainten kanssa, kuten Arduino NFC -järjestelmät

• Gravity-liitäntä plug-and-play-kehitykseen tämän PN532 NFC -moduulin kanssa

Sovellukset

• Lähimaksujärjestelmät, joita tehostaa PN532 NFC -moduuli

• Älykorttipohjainen kirjautuminen tai ovikulkulupa RFID-lukijaa käyttäen

• Bluetooth- ja Wi-Fi-laitteiden pariliitos Arduino NFC:n integroinnin avulla

• NFC-pohjainen älypuhelimen vuorovaikutus PN532 NFC -moduulin kanssa

• Sosiaalinen jakaminen (valokuvat, videot, yhteystiedot)

Kytkentäkaavio

• Arduino UNO I2C -yhteys PN532 NFC -moduulin kanssa

• PC:n UART-yhteys RFID-lukijan testaamiseen

• MEGA2560 UART -kytkennät Arduino NFC -asetuksille

Tekniset tiedot

Parametri	Yksityiskohdat
Piiri	NXP PN532
Jännite	3,3 V ~ 5,5 V
Liitäntä	Gravity UART- & I2C (PH2.0-4P)
UART-siirtonopeus	115200 bps
I2C-osoite	0x48
Taajuus	13,56 MHz
Viestintäetäisyys	≥10 mm (riippuu korttityypistä)
Protokollatuki	ISO/IEC 14443A/B, MIFARE, Felica
Kortin emulointitila	ISO 14443A / MIFARE Classic 1K tai 4K, Felica
Vertais-tilassa	ISO/IEC18092, ECM340

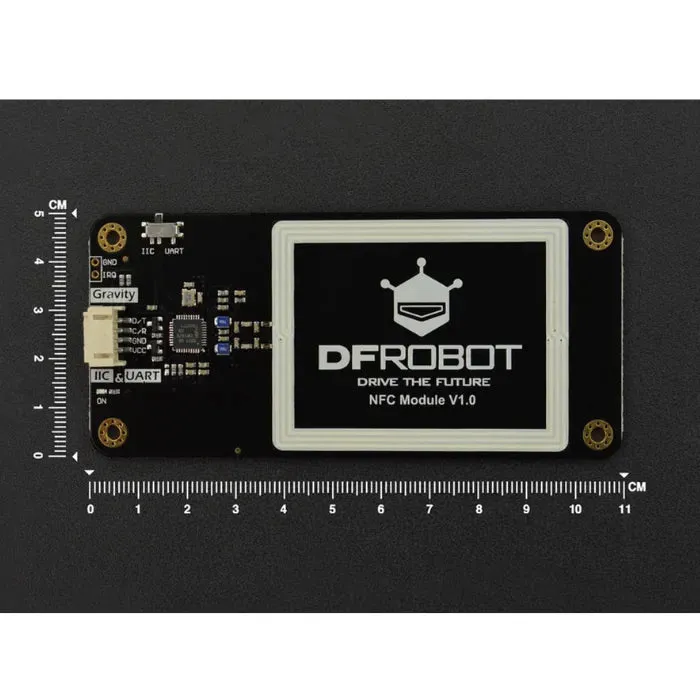

Mitat	110 × 50 mm / 4,33 × 1,97 tuumaa
Paino	20 g

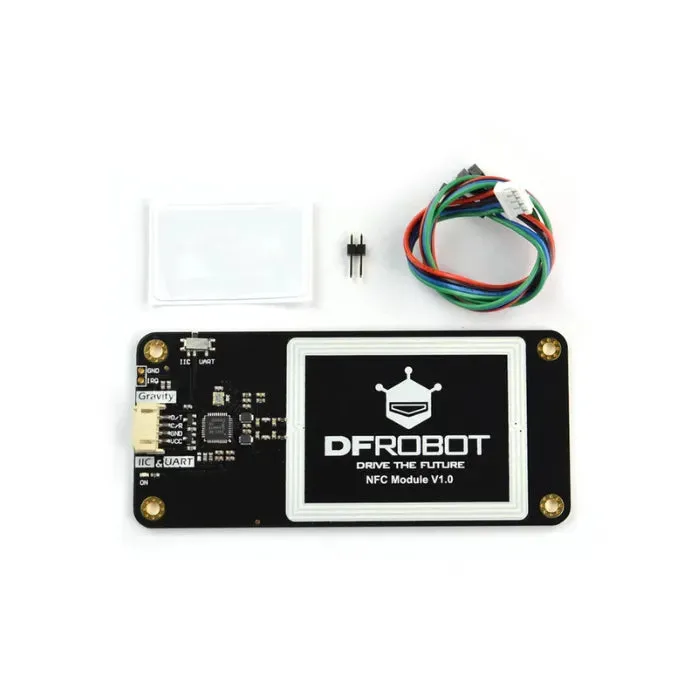

Lähetyslista

• 1 × Gravity: UART- & I2C NFC-moduuli (PN532 RFID-lukija)

• 1 × Gravity-4P I2C/UART anturijohto (PH2.0-4P)

• 1 × XH2.54-2P musta liitin

• 1 × NFC-tarralappu
