DFRobot Gravity: 8×8 RGB LED-matriisi – Joustava WS2812B LED-paneeli

Ominaisuudet

•Täysivärinen 8×8 RGB LED-matriisi: Tämä osoitettavissa oleva RGB-matriisi sisältää 64 yksilöllisesti ohjattavaa SK6812/WS2812 LEDiä (5V), jotka tukevat 16,7 miljoonaa väriä (256³ kirkkaustasoa per RGB-kanava) ja ≥400 Hz virkistystaajuutta sujuvia animaatioita varten 8×8 RGB LED-matriisillasi.

•Plug-and-Play Gravity -liitäntä: Tämä WS2812B LED-paneeli sisältää valmiiksi juotetun XH2.54 3-napaisen liittimen (DIN/5V/GND), joka takaa suoran yhteensopivuuden Arduino I/O -suojiin—ei juottamista tarvittavissa Arduino LED-näyttöprojekteihisi ja joustaviin LED-matriisiasetuksiin.

•Kaskadihallinta: Ketjuta useita osoitettavissa olevia RGB-matriisiyksiköitä DIN→DOUT daisy-ketjutuksella; ohjaa koko matriisijoukkoa yhdellä mikrokontrollerin pinnillä luodaksesi suuremman joustavan LED-matriisin tällä WS2812B LED-paneelilla.

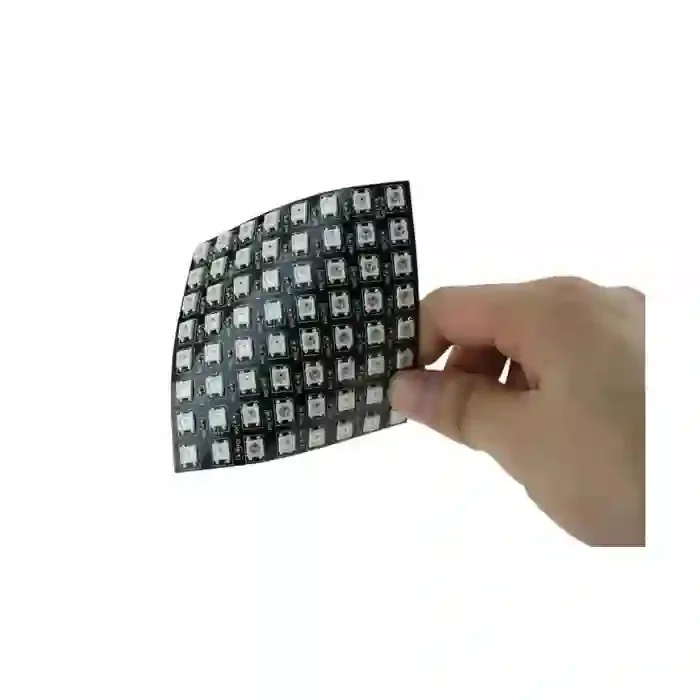

•Kestävä rakenne: Joustava piirilevy kestää taivutusta; tämä 8×8 RGB LED-matriisi toimii -25°C–+80°C lämpötiloissa. Mitat: 80×80 mm (3,15×3,15″), paino: 130 g. Tämä joustava LED-matriisi on ihanteellinen kannettaviin suunnitelmiin.

Tekniset tiedot

Parametri	Arvo
Käyttöjännite	5V DC (±10 %)
Maksimivirta/LED	18 mA (huippu)
LED-ajuri-IC	SK6812 tai WS2812B (yhteensopiva)
Pixelitiheys	64 LEDiä (8×8-ruudukko)
Skannaustaajuus	≥400 Hz
Kirkkauden säätö	256 tasoa per kanava
Näkyvyyskulma	120°–140° (SMD5050 LEDit)

Virta ja liitettävyys

•Mukana tulevat tarvikkeet:

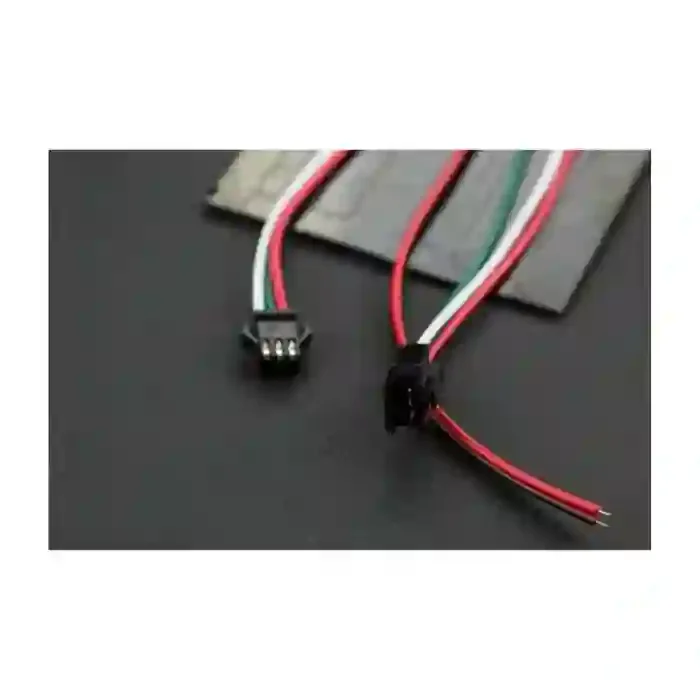

•Matrix Gravity -liitäntäkaapeli (3-napainen XH2.54 → Dupont) 8×8 RGB LED-matriisille

•DC Barrel Jack -adapteri (naaras) ulkoista 5V virransyöttöä varten WS2812B LED-paneeliisi ja osoitettavissa olevaan RGB-matriisiin.

•Virtaohje: Monimatriisiasetuksissa osoitettavalla RGB-matriisilla käytä ulkopuolista 5V virtaa Gravity-laajennuskortin servoliitännän kautta estääksesi mikrokontrollerin ylikuormituksen Arduino LED-näytössäsi.

Ohjelmisto ja yhteensopivuus

•Arduino-kirjastot: Täysin yhteensopiva FastLED-, Adafruit NeoPixel- ja WS2812FX-kirjastojen kanssa animaatioita varten tässä Arduino LED-näytössä ja joustavassa LED-matriisissa.

•Logiikkatason huomautus: Käytettäessä 3,3V mikrokontrollereita (esim. ESP32) joustavan LED-matriisin kanssa, lisää logiikkatason muunnin signaalin eheyttä varten WS2812B LED-paneelissa.

Sovellukset

•Dynaamiset näytöt: Vierittävä teksti, interaktiivinen taide ja tunnelmavalaistus 8×8 RGB LED-matriisilla tai osoitettavalla RGB-matriisilla.

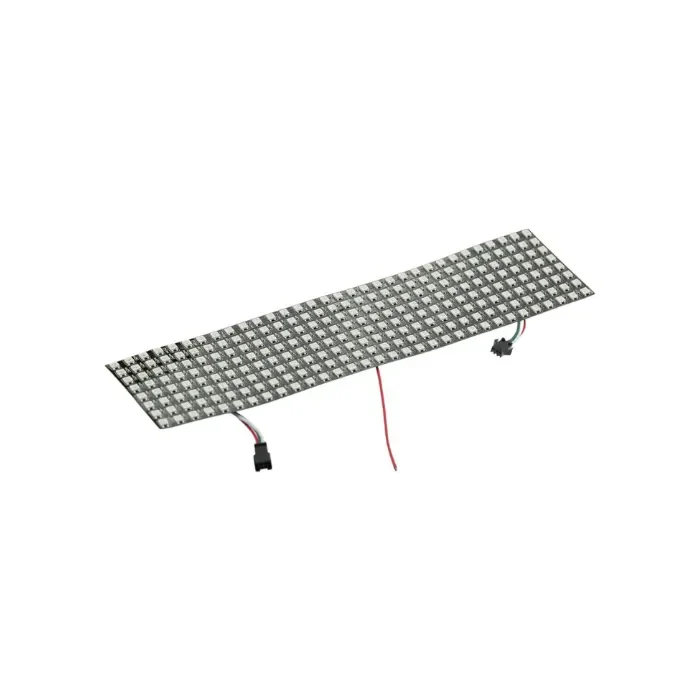

•Modulaarinen laajennettavuus: Yhdistä paneeleja suurempiin asennuksiin (esim. 16×16, 32×8) käyttäen tätä WS2812B LED-paneelia ja joustavaa LED-matriisiteknologiaa.

•Koulutusprojektit: Ihanteellinen IoT-visuaalisen palautteen prototyyppien tai DIY-pelirajapintojen rakentamiseen Arduino LED-näytöllä ja 8×8 RGB LED-matriisilla.

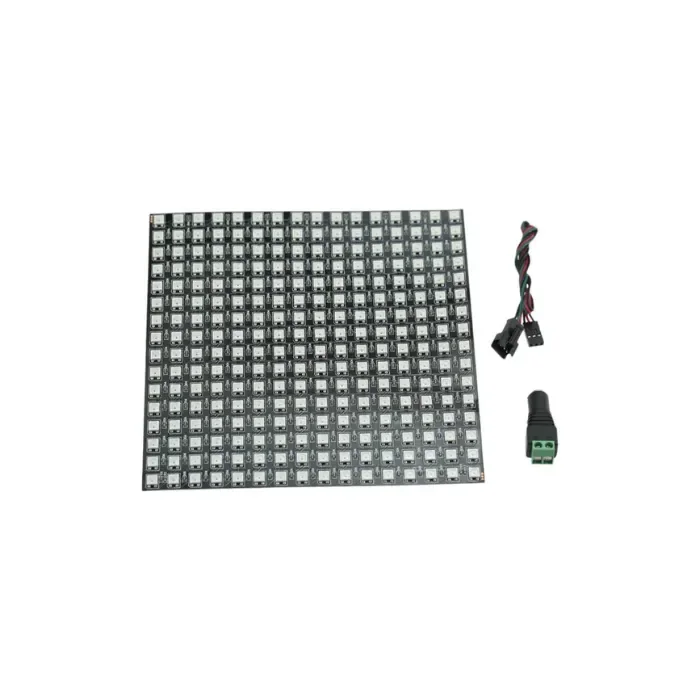

Pakkauksen sisältö

•1× Joustava 8×8 RGB LED-matriisi

•1× Matrix Gravity -liitäntäkaapeli

•1× DC Barrel Jack -adapteri (naaras)

Tärkeä käyttöohje: Syötä virtaa aina enintään 1 metrin välein ketjutettaessa useita joustavia LED-matriisipaneeleja, jotta WS2812B LED-paneelin jännitehäviö vältetään.
