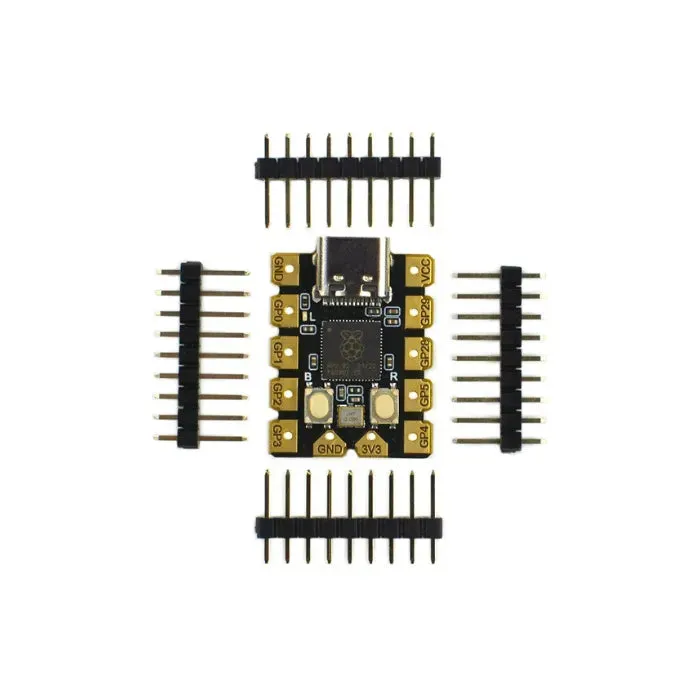

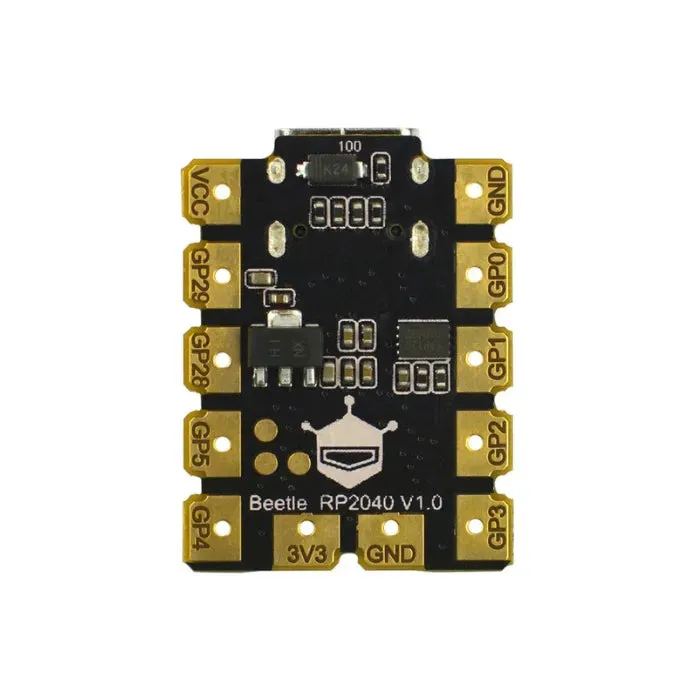

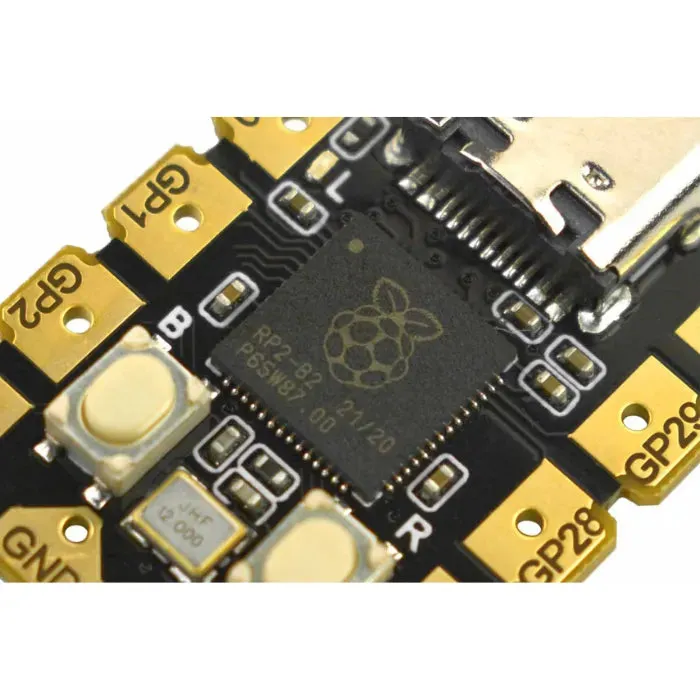

Beetle RP2040 Mini -levy – Arduino & MicroPython – DFRobot

Beetle RP2040 on kompakti kehityskortti, joka perustuu Raspberry Pi RP2040 -piiriin ja sisältää kaksoisydin ARM Cortex-M0+ -prosessorin, jopa 133 MHz kellotaajuuden ja 264 kt RAM-muistin. Se tukee USB 1.1:stä, mahdollistaen saumattoman liitettävyyden erilaisiin laitteisiin ja helpottaen kehitystehtäviä. Tämä Beetle RP2040 -mikrokontrolleri tarjoaa tehokkaan mutta pienen ratkaisun seuraavaan Raspberry Pi RP2040 -kehityskorttiprojektiisi.

Erittäin kompakti koko, vain 27 × 20 mm, pienempi kuin Raspberry Pi Pico ja ihanteellinen mikrohankkeisiin tai tilaa rajoittaviin laitteisiin. Kortti käyttää aloittelijaystävällistä kultakylpyalustaa, tukien yleisiä liitäntöjä kuten I2C, UART, SPI ja muita. Tehokkaana RP2040-kehityskorttina Beetle RP2040 tarjoaa joustavuutta ammattilais- ja harrastuselektroniikkaan.

Tärkeimmät ominaisuudet

• Perustuu RP2040-piiriin, jonka Raspberry Pi on suunnitellut tälle kehityskortille

• 2 Mt flash-muistia ohjelmien tallennukseen Beetle RP2040:lla

• 8 GPIO-nastaa, tukee UART-, I2C-, SPI-, digitaalista ja analogista käyttöä RP2040-kehityskortilla

• Type-C USB -liitäntä, toimii USB 1.1:n kanssa Beetle RP2040 -yhteyksiä varten

• Tukee ohjelmointia C++, MicroPython, Arduino C -kielillä Raspberry Pi RP2040:lle

• Kultaiset immersiopinnat helpottavat juottamista Beetle RP2040 -kortillesi

• Reset ja Boot -painikkeet tämän RP2040-mikrokontrollerin päällä

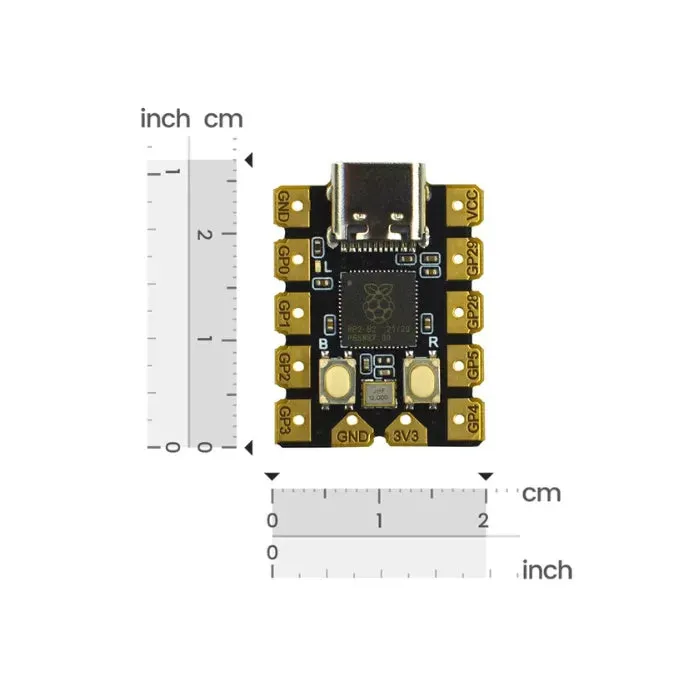

• Erittäin kompakti koko: 27 × 20 mm Beetle RP2040 -jalanjälki

Tekniset tiedot

Ydin ja muisti

• MCU: Raspberry Pi RP2040 -kehityskortin ydin

• Kaksoisydin ARM Cortex-M0+ Beetle RP2040 -prosessori

• Taajuus: 133 MHz RP2040-sirun kellotaajuus

• RAM: 264 KB Beetle RP2040 -muistia

• Flash: 2 MB ohjelmamuistia RP2040-kehityskortille

• Järjestelmäjännite: 3.3V Beetle RP2040:n toiminnalle

• Virtalähde: DC 3.3V~5V RP2040-kehityskortille

I/O ja liitännät

• GPIO: 8-nastaa Beetle RP2040:ssa

• I2C: 2-porttia RP2040-kehityskortilla

• UART: 2-porttia Beetle RP2040 -viestintään

• SPI: 1-liitäntä RP2040-mikrokontrollerissa

• Analogiset tulot: 2 Beetle RP2040 -antureille

• USB-liitäntä: Type-C (USB 1.1 -yhteensopiva) RP2040-kehityskortille

• Painikkeet: Reset ×1, Boot ×1 Beetle RP2040:ssa

• LED: ×1 (VILKKU-indikaattori) RP2040-kehityskortin tilalle

Fyysinen

• Alustan väli: 2.54 mm Beetle RP2040:ssa

• Juotosalustan koko: 4 × 3.5 mm RP2040-kehityskortille

• Korttimateriaali: FR-4 Beetle RP2040 -alusta

• Pinta: Immersio-kulta, lyijytön RP2040-kehityskortti

• Mitat (ilman pakkausta): 27 × 20 × 4.91 mm Beetle RP2040 -koko

• Mitat (tuumina): 1.06″ × 0.79″ × 0.19″ RP2040-kehityskortti

Sovellukset

• Ohjelmoitava valaistus ja älykotiohjaus Beetle RP2040:lla

• Lavasteet ja interaktiiviset asennukset RP2040-kehityskortilla

• AI-reunatiedon keruu ja analyysi Beetle RP2040:n avulla

• USB-pohjaiset tietokoneprojektit Raspberry Pi RP2040:lla

• Työpöydän ohjauslaitteet, joissa RP2040-kehityskortti

• Koulutus- ja tekijäkehitys Beetle RP2040 -mikrokontrollerilla

Toimituslista

• Beetle RP2040 -mikrokontrolleri ×1

Viite

Tuotewiki Beetle RP2040 -kortille

Raspberry Pi RP2040 -tietolehti

Beetle RP2040 -kaavio

SDK RP2040-kehityskortille
