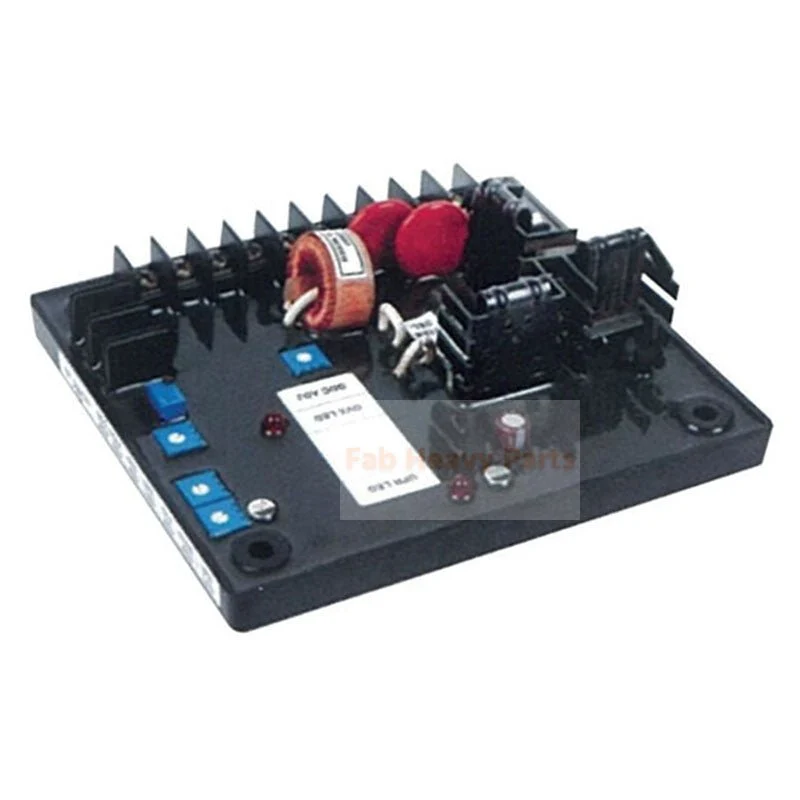

Basler Voltage Regulator AVR AVC110-6 Generaattori Gensetille

Basler Voltage Regulator AVR AVC110-6 Generaattori Gensetille

Osanumero: AVC110-6, AVC1106

Sovitustiedot:
DC-LÄHTÖTEHO:
6 Ad-virtaa, enintään 110 Vdc
jatkuva, 10 ADC @ 200 VDC 10 sekunnin pakotus.
(Pakotus 240 Vac:n nimellisjännitteellä).
HERÄTYSKENTÄN DC-RESISTANSSI:
18,3 ohmia
minimi; maksimi 100 ohmia.
VIRTALÄHTÖ:
Käyttöalue: 180–277 Vac
yksivaiheinen, 50/60 Hz tai 125 Hz PMG ±10%. Taakka
800 VA.
TUNNISTUSLIITÄNTÄ:
342–528 Vac, yksivaiheinen, 50/60 Hz
±10% <5VA.
JÄNNITTEEN SÄÄTÖALUE:
342-528 Vac.
SÄÄTÖTARKKUUS:
Parempi kuin ±0.5% ei
kuorma täyteen kuormaan.
VASTEUSAIKA:
Alle 1,5 sykliä ±5%
tunnoitusjännitteen muutos.
SÄHKÖMÄRÄHÄIRIÖN VAIMENNUS:
Sisäinen sähkömagneettinen
häiriöiden suodatus.
RINNAKKAISSOPIMUS:
5A <10 VA. Säädettävä
jopa 6% roikkua 0,8PF:n arvolla.
LISÄLAITTEIDEN TULO:
±3 Vdc-signaali aiheuttaa ±30%
säätöarvon muutos.
YLIVIRTOTUKSEN AIKANA POIS KATKAISEMINEN:
Kenttäjännite sulkeutuu
laskee aikaviiveen jälkeen, jos herätekentän jännite ylittää
Asetusarvo säädettävissä noin 75–125 Vdc. Viiveaika
on kääntäen verrannollinen de- suuruuteen
suojattu ylijännitetila 240 Vdc pisteeseen asti,
mikä mahdollistaa nimellisen pakottamisen noin 10
sekuntia. Yli 240 Vdc:n jännitteen kenttäjännite poistuu.
välittömästi.
JÄNNITTEEN KASVATUS:
Sisäiset määräykset automaattiselle
jännitteen kertyminen generaattorin jäännösjännitteistä alhaisina
kuten 5 Vac.
PÄÄTTYMISET:
Ruuvityyppi.
TEHON HÄVIÖINTI:
Enintään 35 wattia.
KÄYTTÖLÄMPÖTILA:
-40 °C – +60 °C
(+60 °C).
SÄILYTYSLÄMPÖTILA:
-40 °C – +70 °C
(+70°C).
VÄRINÄ:
Kestää 1,5 Gs 5–29 Hz:n taajuudella; 0,036”
kaksinkertainen amplitudi taajuudella 29–52 Hz ja 5 Gs taajuudella 52–500 Hz.
JÄRKYTTÄÄ:
Kestää jopa 15 G:n kuorman kussakin kolmesta
keskenään kohtisuorassa olevat akselit.
