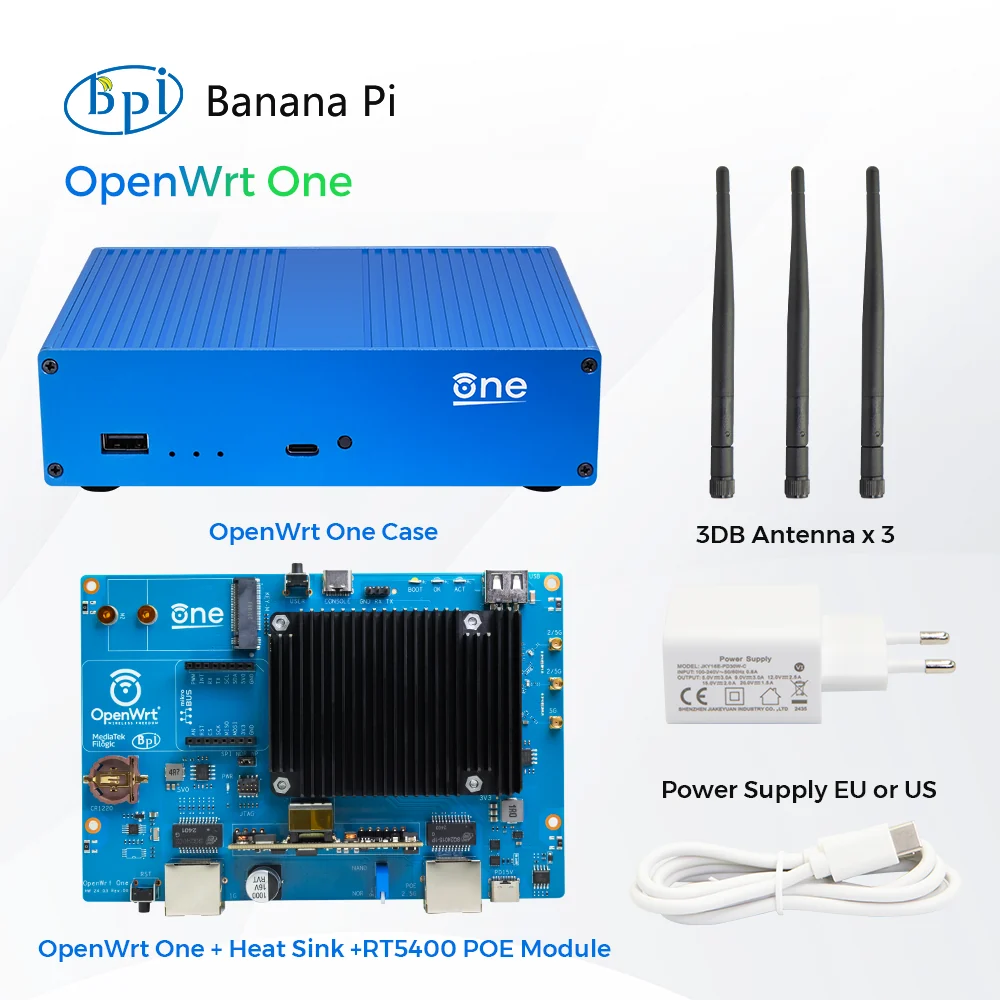

Banana Pi OpenWrt One (täysi paketti) – MT7981B Wi-Fi 6 -reitinkehityspaketti

Banana Pi OpenWrt One (täysi paketti) on OpenWrt One -alustan täydellisempi versio, suunnattu käyttäjille, jotka haluavat virallisen OpenWrt-kehityskortin ostettavaksi pakettina pelkän PCBA:n sijaan. Virallinen Banana Pi OpenWrt One -dokumentaatio kuvaa laitteiston OpenWrt-avoimen lähdekoodin yhteisön ensimmäisenä virallisena kehityskorttina, joka on rakennettu MediaTek MT7981B Filogic 820 SoC:n ja MediaTek MT7976C kaksitaajuisen Wi-Fi 6 -piirin ympärille. Alusta yhdistää 1GB DDR4:n, kaksi flash-muistia turvallisempaan palautukseen, kaksinkertaisen Ethernetin, NVMe-laajennuksen, USB-C-konsoliyhteyden, RTC-tuen ja PoE-ominaisuudet korttiin, joka on suunniteltu OpenWrt-kehitykseen, oppimiseen ja sulautettuihin verkkoprojekteihin.

Virallinen OpenWrt One wiki-sivu korostaa 1 x 2.5Gbit WAN, 1 x 1Gbit LAN, 256 MiB NAND, 16 MiB NOR palautusta varten, M.2 NVMe -laajennusta ja PoE-tukea. Banana Pi julkaisee myös virallisen OpenWrt One HowTo -oppaan ja avoimen laitteiston tiedostot OpenWrt One -laitteistoportaaliin. Jos haluat pelkän kortin version, voit myös tarkastella Banana Pi OpenWrt One PCBA:ta; virtatarvikkeisiin on saatavilla myös PD30W BPI-R4/OpenWrt One -laitteelle.

Tekniset tiedot

Kortin asettelu & merkintäopas

• MT7981B Pää SoC -alue – Kortti on rakennettu MediaTekin Filogic 820 -alustan ympärille OpenWrt-kehitystä ja sulautettua reitityskäyttöä varten.
• MT7976C Wi-Fi 6 -osio – Tarjoaa integroidun kaksitaajuisen langattoman yhteyden ulkoisilla antenniliitännöillä.
• 2,5GbE WAN -portti – 2,5G RJ45 -liitäntä on pääasiallinen nopea WAN-yhteys ja tukee myös PoE-virransyöttöä tuetuissa kokoonpanoissa.
• 1GbE LAN -portti – Gigabit RJ45 LAN -porttia käytetään asiakasliittymään, testaukseen ja tavalliseen langalliseen verkkoon.
• Kaksoisflash-rakenne – SPI NAND tallentaa pääjärjestelmän, kun SPI NOR tarjoaa suojatun palautuspolun, joka vähentää laiteohjelmiston rikkoutumisen riskiä.
• M.2 NVMe -paikka – 2230 / 2242 M.2 -liitin tukee SSD-laajennusta lokien, pakettien tai tallennussuuntautuneiden sovellusten tarpeisiin.
• USB- ja konsoliliitännät – USB Type-A hoitaa isäntälaitteet, kun taas USB-C tarjoaa laiteliitännän ja sarjakonsoliyhteyden.
• MikroBUS-kanta – Sisäinen laajennuskanta helpottaa anturien, näyttöjen tai viestintämoduulien lisäämistä.
• RTC ja paristokotelo – Sisäinen RTC-tuki CR1220-paristokotelolla auttaa, kun ajan seuranta on tärkeää.
• Käynnistysvalintakytkin – NAND- tai NOR-käynnistysvalinta on hyödyllinen palautuksessa, uudelleenohjelmoinnissa ja matalan tason huoltotoimissa.

Sovelluskohtaiset käyttötarkoitukset

1. Nopeampi OpenWrt-käyttöönotto ja oppiminen

Täyden paketin versio sopii paremmin käyttäjille, jotka haluavat valmiimman tavan aloittaa virallisella OpenWrt-laitteistolla ilman pelkkää levykauppaa.

2. Wi-Fi 6 -tukiaseman ja portin kehitys

Kaksoiskaistainen Wi-Fi 6, 2,5GbE WAN ja Gigabit LAN tekevät alustasta sopivan mukautettuihin tukiasema-, langattomiin portti- ja reunareititinprojekteihin.

3. Sulautettu verkottuminen ja reunapalvelut

NVMe-laajennuksen, kaksoisflash-palautusratkaisun, mikroBUSin, RTC:n ja konsoliyhteyden ansiosta alusta sopii myös laboratoriolaitteisiin, IoT-portteihin ja tallennustietoisille reunapal
