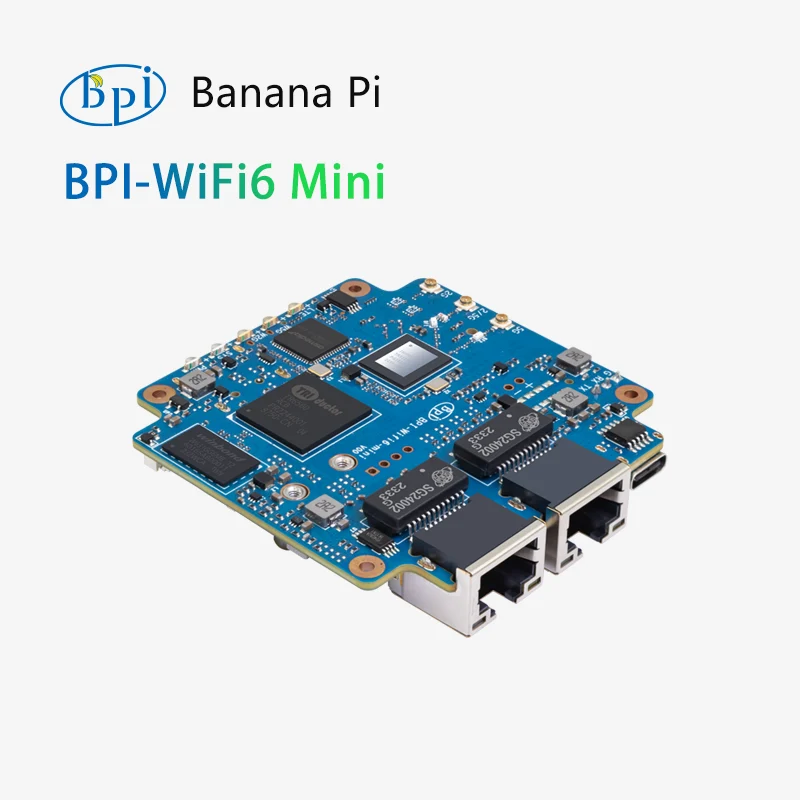

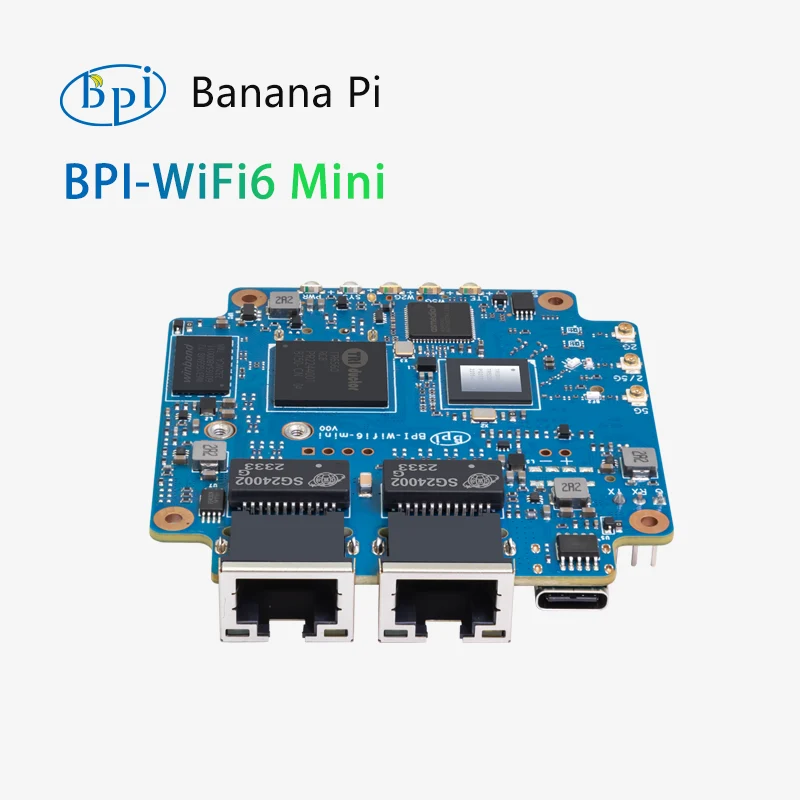

Banana Pi BPI-WIFI6 Mini Router – TR6560 + TR5220 Wi-Fi 6 -reititin
Banana Pi BPI-WIFI6 Mini Router on kompakti Wi-Fi 6 -reitittimen alusta, joka perustuu Triductor TR6560 ja TR5220 langattomaan ratkaisuun. Virallinen Banana Pi -kauppasivu kuvaa sitä mini-kokoiseksi Wi-Fi 6 -reitittimeksi, jossa on sisäänrakennettu suorituskykyinen kaksiytiminen ARM Cortex-A9 -prosessori, integroitu suorituskykyinen LSW ja laitteistopohjainen NAT sekä tuki jopa 5 Gbps viestien välitykselle. Banana Pi asemoituu edulliseksi reititinratkaisuksi, jossa on kaksikaistainen Wi-Fi 6, gigabitin luokan verkkoyhteysmahdollisuus ja tuki OpenWrt-pohjaiselle kehitykselle.
Virallisessa Banana Pi -foorumin suunnitteluketjussa Banana Pi -tiimi kertoo, että BPI-Wifi6 Mini käyttää samaa laitteistosuunnittelua kuin BPI-Wifi6 Router, ja mini-kotelon koko vastaa Banana Pi BPI-R3 Miniä, joten se voi käyttää samaa koteloratkaisua. Banana Pi -foorumilla on myös 4G-moduulitestausta mini-alustalla. Liittyvää laitteistoa voi tarkastella myös BPI-Wifi6 mini metallikotelo.
Tekniset tiedot
| Tuotetyyppi | Mini avoimen lähdekoodin Wi-Fi 6 -reitittimen kortti |
| Pääalusta | Triductor TR6560 + TR5220 Wi-Fi SoC -ratkaisu |
| Suoritin | Kaksiytiminen ARM Cortex-A9 |
| Välityskyky | Jopa 5 Gbps viestien välitys |
| Integroitu kytkentä | Integroitu suorituskykyinen LSW ja laitteistopohjainen NAT |
| PHY | Integroitu 5 x GE PHY |
| Verkkoyhteys | 1000 Mbps verkkoyhteysmahdollisuus |
| WAN-tuki | Tukee kahta WAN-porttia Banana Pi -tiimin kuvauksen mukaan |
| Langattomat taajuudet | Kaksikaistainen 2,4G 40M 2 x 2 ja 5G 160M 2 x 2 DBDC Wi-Fi |
| Langaton standardi | IEEE 802.11ax, taaksepäin yhteensopiva 802.11a / b / g / n / ac -standardien kanssa |
| Maksiminopeus langattomassa yhteydessä | Jopa 3 Gbps kokonaisnopeus, 2,4G jopa 573,5 Mbps ja 5G jopa 2401,9 Mbps |
| QoS | Laitteiston älykäs QoS-tuki |
| Ohjelmisto | OpenWrt-painotteinen alusta Banana Pi BSP- ja foorumitukea varten |
| Muoto | Mini-koko, sama koteloluokka kuin Banana Pi BPI-R3 Mini |

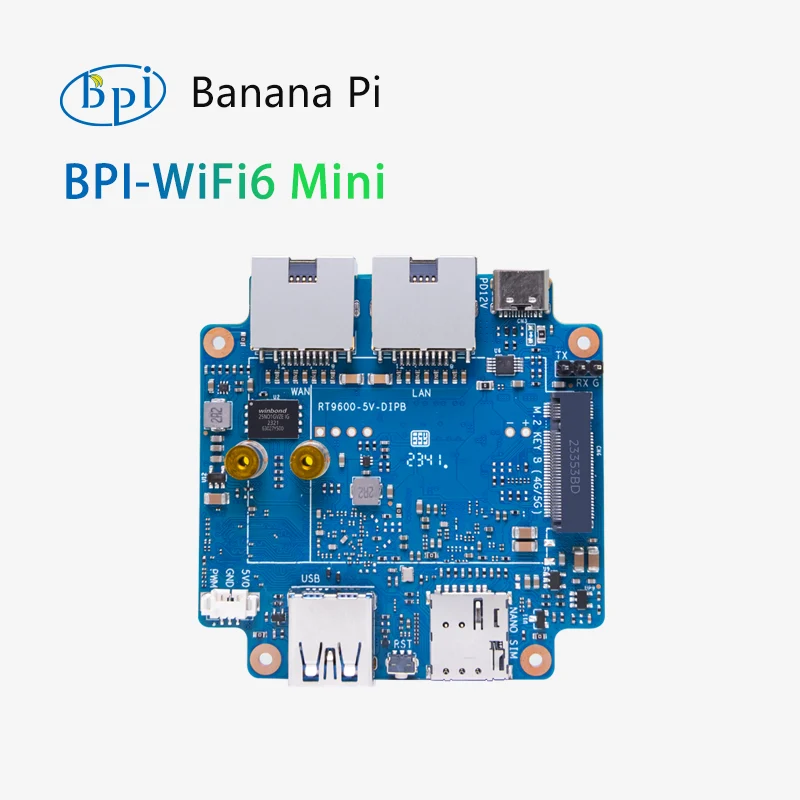

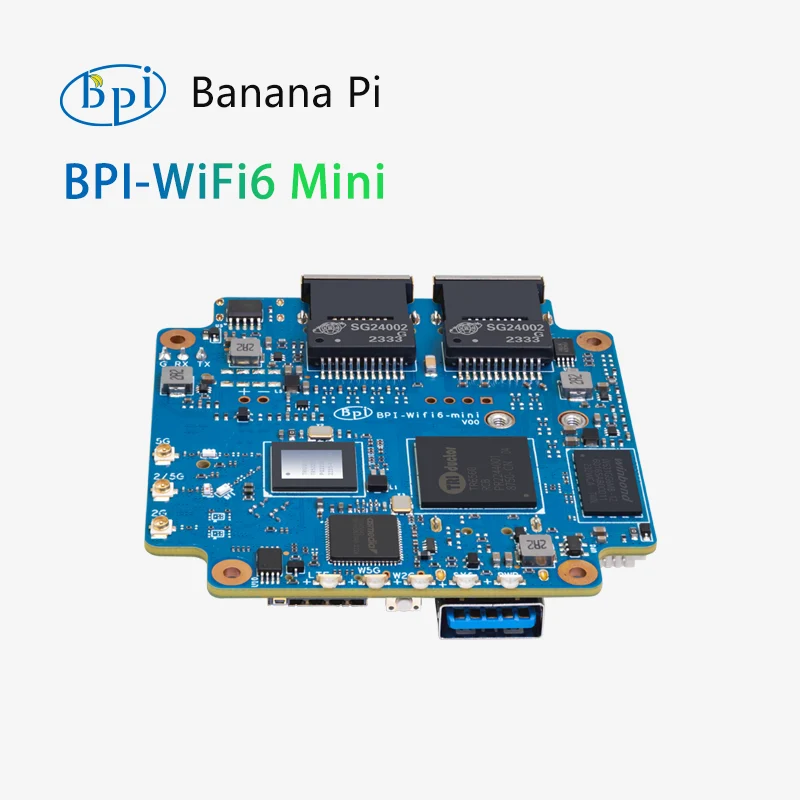

Piirilevyn asettelu & merkintäopas
- TR6560 Pääprosessointialue – Kortti on rakennettu Triductor Wi-Fi 6 -reitittimen alustalle tiedonsiirtoa ja älykästä palvelunhallintaa varten.
- TR5220 Langaton osio – Käsittelee kaksikaistaista Wi-Fi 6 -toimintaa 2,4G ja 5G langattomalle yhteydelle.
- Integroitu GE PHY -polku – Banana Pi kuvaa integroidun 5 x GE PHY -suunnittelun gigabitin luokan verkkoyhteyksiin.
- Kaksois-WAN-tuki – Viralliset Banana Pi -tiimin kuvaukset mainitsevat tuen kahdelle WAN-portille laitteiston suunnittelussa.
- Laitteistopohjainen NAT ja QoS-reitti – Reitinalusta on suunniteltu edulliseksi mutta suurinopeuksiseksi liikenteen välitykseen ja QoS-käsittelyyn.
- Mini-kotelon asettelu – Banana Pi kertoo, että mini-versio käyttää samaa koteloluokkaa kuin BPI-R3 Mini.
- 4G-laajennuksen käyttötapaus – Banana Pi -foorumitestaukset osoittavat mini-alustan käytön Quectel EM05 4G -moduulin kanssa.
- Huolto- ja jäähdytyssuunnittelut – Kuten muissakin kompakteissa reitinalustoissa, kotelon ilmavirtaus ja moduulien tilantarve tulee tarkistaa todellisissa käyttöönotossa.
Sovellustilanteet
1. Edullinen Wi-Fi 6 -reitittimen käyttöönotto
Käytä BPI-WIFI6 Mini -reititintä kompaktina, edullisena Wi-Fi 6 -reitittimenä kotiverkkoon, laboratorioreititykseen tai pienen toimiston käyttöön.
2. OpenWrt-pohjainen reitittimen kehitys
Alusta sopii OpenWrt-pohjaisiin kokeiluihin, BSP-testaukseen, räätälöityihin reititystyönkulkuihin ja ominaisuuksien validointiin Banana Pin Triductor-reitittimen suunnittelussa.
3. Kompaktit langattomat ja 4G-yhdyskäytäväkokoonpanot
Sen mini-koko ja dokumentoitu 4G-moduulitestaus tekevät siitä sopivan kompakteihin yhdyskäytäviin, mobiilitaustayhteyksiin ja kenttäverkkokokeiluihin, joissa kotelon koko on tärkeä.
Pakkaussisältö
- 1 x Banana Pi BPI-WIFI6 Mini -reititin
Usein kysytyt kysymykset
Mitä sirua reititin käyttää?
Banana Pi kuvailee sitä Triductor TR6560 + TR5220 Wi-Fi 6 -reititinratkaisuksi.
Tukeeko se Wi-Fi 6:tta?
Kyllä. Levy tukee IEEE 802.11ax -standardia ja on taaksepäin yhteensopiva 802.11a / b / g / n / ac -standardien kanssa.
Mikä on langattoman yhteyden maksiminopeus?
Banana Pi listaa maksiminopeudeksi yhteensä 3 Gbps, jossa 2,4 GHz jopa 573,5 Mbps ja 5 GHz jopa 2401,9 Mbps.
Onko mini-versio erilainen
