Banana Pi BPI-R4 Pro 8X | MT7988A | 8GB DDR4 Reitittimen levy

Banana Pi BPI-R4 Pro 8X – MT7988A 10G reititinkortti 8GB DDR4:llä

Banana Pi BPI-R4 Pro 8X on nopea avoimen lähdekoodin reititinkortti, joka perustuu MediaTek MT7988A Filogic 880 -alustaan. Virallisessa Banana Pi:n ennakkomyyntitiedotteessa BPI-R4 Pro asemoidaan seuraavaksi askeleeksi BPI-R4:n jälkeen kehittäjille, jotka tarvitsevat tiheämpää verkottumista, monipuolisempaa laajennettavuutta ja vahvempaa alustaa räätälöityihin reititin-, portti- ja verkkolaitteistoprojekteihin. 8X-versio on 8GB DDR4- ja 8GB eMMC -kokoonpano, jossa on neliytiminen Arm Cortex-A73 -suoritin, jonka kellotaajuus on 1,8GHz.

Viralliset R4 Pro -materiaalit ja Banana Pi:n virallinen kauppasivu kuvaavat korttia, jossa on neljä 2,5G RJ45 LAN -porttia, kaksi 10G SFP+/RJ45 komboryhmää WAN- ja LAN-käyttöön, MicroSD-tuki, sisäänrakennettu eMMC ja SPI-NAND -tallennus, kaksi miniPCIe-paikkaa Wi-Fi-verkkokorteille, kaksi M.2 M-Key -paikkaa NVMe SSD:ille ja kolme M.2 B-Key -paikkaa 5G-moduuleille. Liittyvää ekosysteemilaitteistoa voi tarkastella myös Banana Pi BPI-R4 reititinsetissä, Banana Pi BPI-BE14 WIFI 7 NIC ja SanDisk 64GB High-Speed MicroSD -kortissa.

Tekniset tiedot

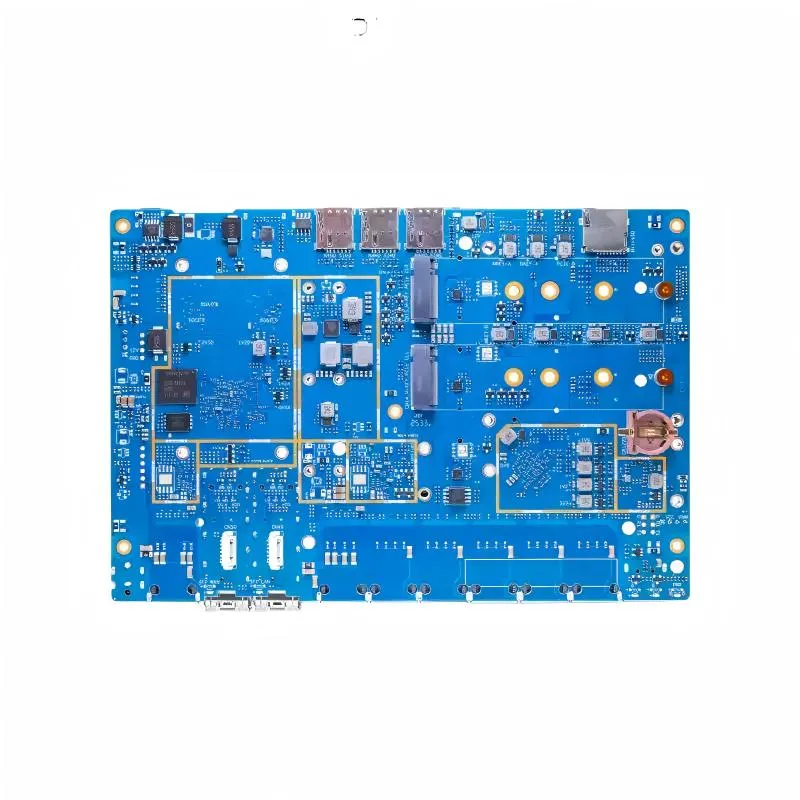

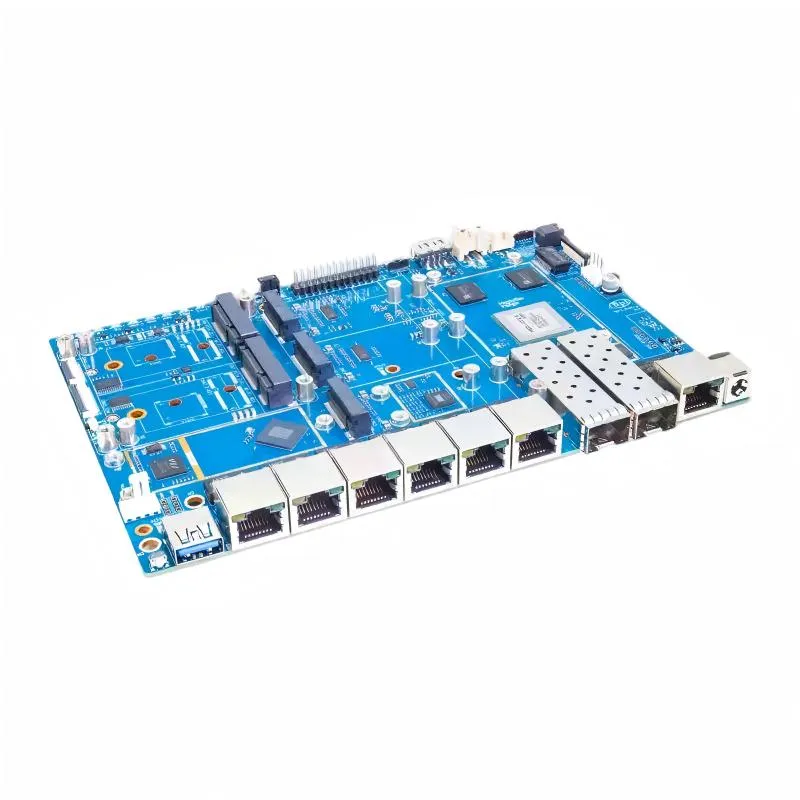

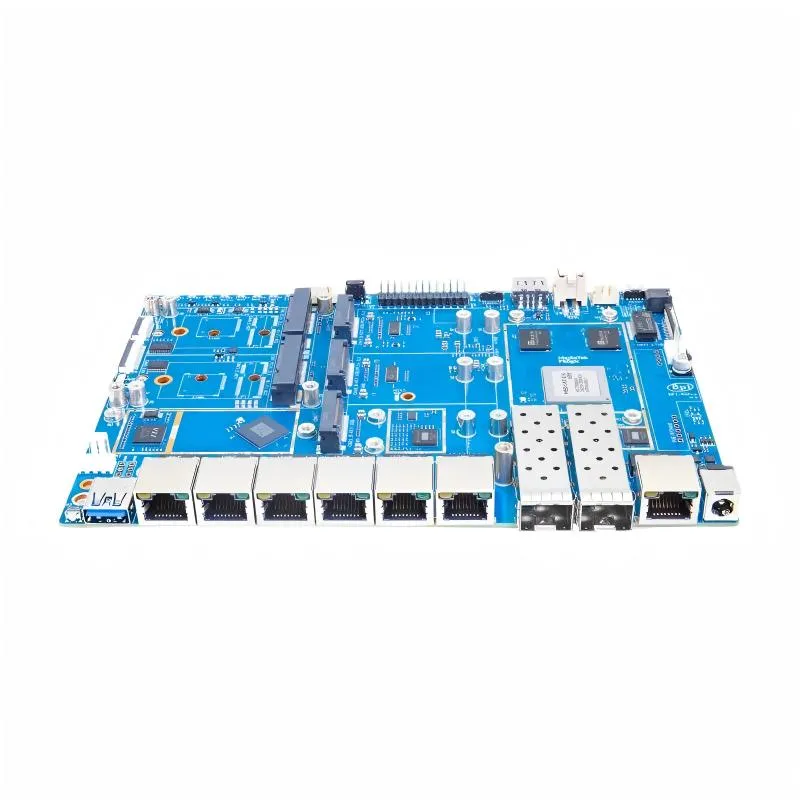

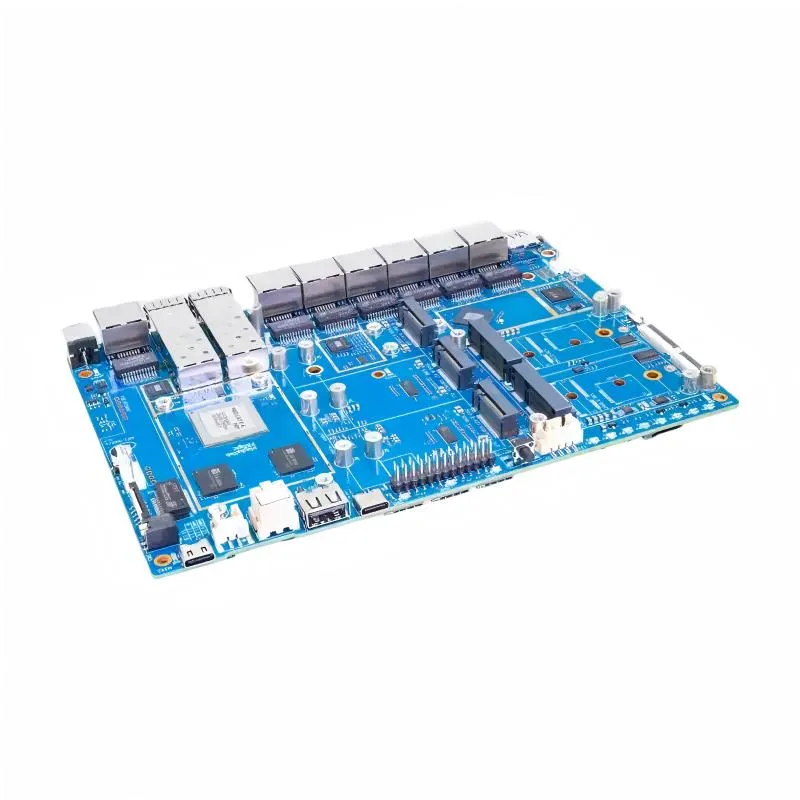

Kortin asettelu & tunnisteopas

• MT7988A pää SoC -alue – Kortti on rakennettu MediaTekin Filogic 880 -reititinalustan ympärille korkean läpimenon verkkotehtäviin.
• 10G WAN -komboryhmä – Yksi 10G WAN -kanava on esitetty SFP+ ja RJ45 -tyyppisillä liittimillä komborakenteessa.
• 10G LAN -komboryhmä – Toinen 10G komboryhmä on varattu LAN-puolen nopeaan kytkentään tai ylösvientiin.
• 2,5G LAN -porttipankki – Neljä 2,5G RJ45 LAN -porttia tekevät alustasta käytännöllisen monen portin reititin- ja reunaporttisuunnitteluihin.
• 1G Ethernet -liitännät – Kortti tarjoaa myös yhden standardin 1G RJ45 LAN -liitännän ja yhden 1G LAN -liitännän FPC-liittimen kautta.
• miniPCIe Wi-Fi -paikat – Kaksi miniPCIe-paikkaa on tarkoitettu Wi-Fi-verkkokorttien laajennukseen suuremman kaistanleveyden langattomissa porttirakenteissa.
• M.2 tallennuspaikat – Kaksi M.2 M-Key -paikkaa tarjoavat SSD-laajennusta lokitukseen, välimuistiin, pakettien tallennukseen tai verkkoon liitettäviin palveluihin.
• M.2 B-Key 5G -paikat – Kolme M.2 B-Key -paikkaa tukevat mobiililaajennuksia varareitittimiin, hybridiverkkoon tai kenttäasennuksiin.
• USB- ja debug-osio – USB 3.2, USB 2.0 ja Type-C debug helpottavat käynnistystä, flashausta ja oheislaitteiden testausta.
• 2 x 13-nastaiset liittimet – Liitinlaajennus on hyödyllinen, kun integroidaan räätälöityjä ohjauksia, tilasignaaleja tai sulautettuja sovelluslaitteita.

Sovellusesimerkit

1. 10G reunareititin ja palomuuri

Käytä BPI-R4 Pro 8X:ää nopean reunareitittimen, palomuurin tai laboratoriportin ytimenä, jossa 10G-yhteydet, useat 2,5G LAN-portit ja joustavat tallennusvaihtoehdot ovat tärkeitä.

2. Wi-Fi 7 ja 5G -laajennusalusta

Omistetut miniPCIe-paikat Wi-Fi-verkkokorteille ja useat M.2 B-Key -paikat mobiiliverkkomoduuleille tekevät kortista sopivan räätälöityihin langattomiin portteihin, varareitittimiin ja hybridiverkon laitteisiin.

3. Avoimen lähdekoodin verkkolaitteiden kehitys

Sisäänrakennetun flash-muistin, irrotettavan tallennustilan, nopean verkkoyhteyden ja debug-käytön yhdistelmä tekee kortista sopivan OpenWrt-painotteiseen kehitykseen, liikenteen analysointisolmuihin, turvallisiin portteihin ja räätälöityihin
