Banana Pi BPI-R4 Pro 4E – MT7988A 10G avoimen lähdekoodin reititinkortti

Banana Pi BPI-R4 Pro 4E on nopea avoimen lähdekoodin reititinkortti, joka on rakennettu MediaTek MT7988A Filogic 880 -alustan ympärille. Virallisessa Banana Pi BPI-R4 Pro -ilmoituksessa Banana Pi esittelee R4 Pron päivitettynä reititinalustana kehittäjille, jotka tarvitsevat tiheämpää verkkoyhteyttä, laajempaa laajennettavuutta ja vahvempaa pohjaa räätälöityihin reititin-, yhdyskäytävä- ja verkkolaitteistoprojekteihin. Virallinen kauppasivu myy tätä korttiperhettä sekä BPI-R4 Pro-4E että BPI-R4 Pro-8X -muunnelmina, ja tämä listaus koskee 4E-versiota.

Banana Pin julkiset R4 Pro -materiaalit kuvaavat perheen käyttävän neliytimistä Arm Cortex-A73 -suoritinta 1,8 GHz:llä, neljää 2,5G Ethernet -porttia, kahta 10G SFP+/RJ45 yhdistelmäryhmää, MicroSD-tukea, sisäistä eMMC:tä sekä SPI-NAND-flashia, kahta miniPCIe-paikkaa Wi-Fi-verkkokorteille, kahta M.2 M-Key -paikkaa NVMe SSD:ille ja kolmea M.2 B-Key -paikkaa 5G-moduuleille. Liittyvää ekosysteemin laitteistoa varten voit myös tarkastella Banana Pi BPI-R4 reititinsettiä, Banana Pi BPI-BE14 WIFI 7 verkkokorttia ja SanDisk 64GB High-Speed MicroSD -korttia.

Tekniset tiedot

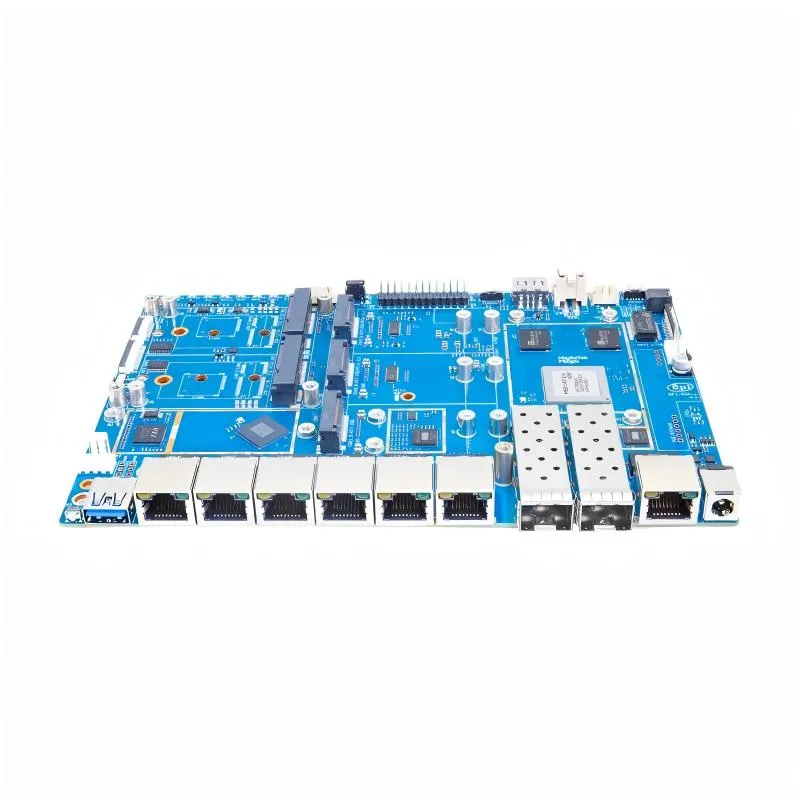

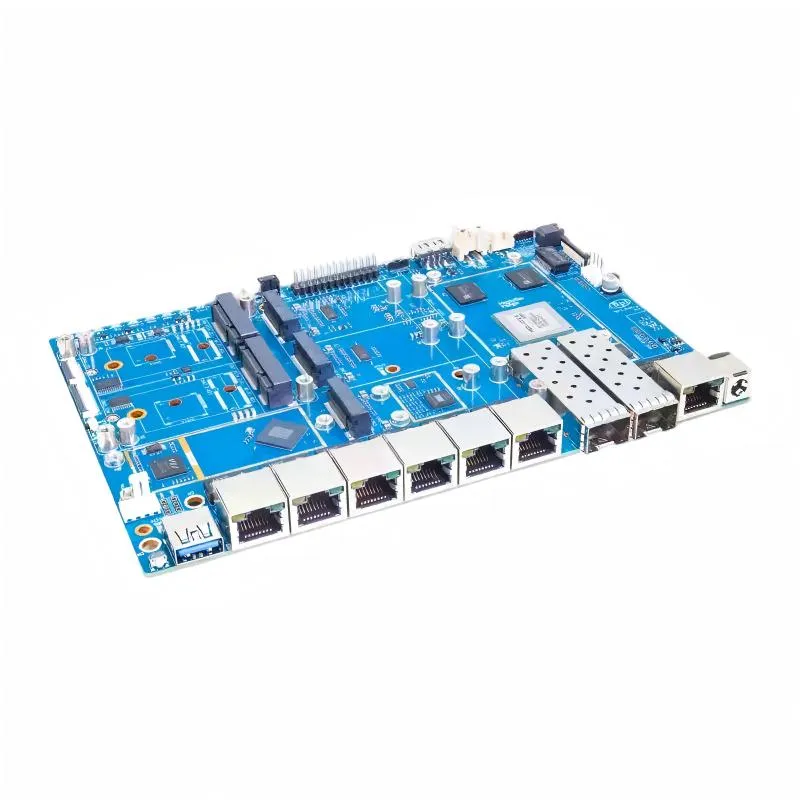

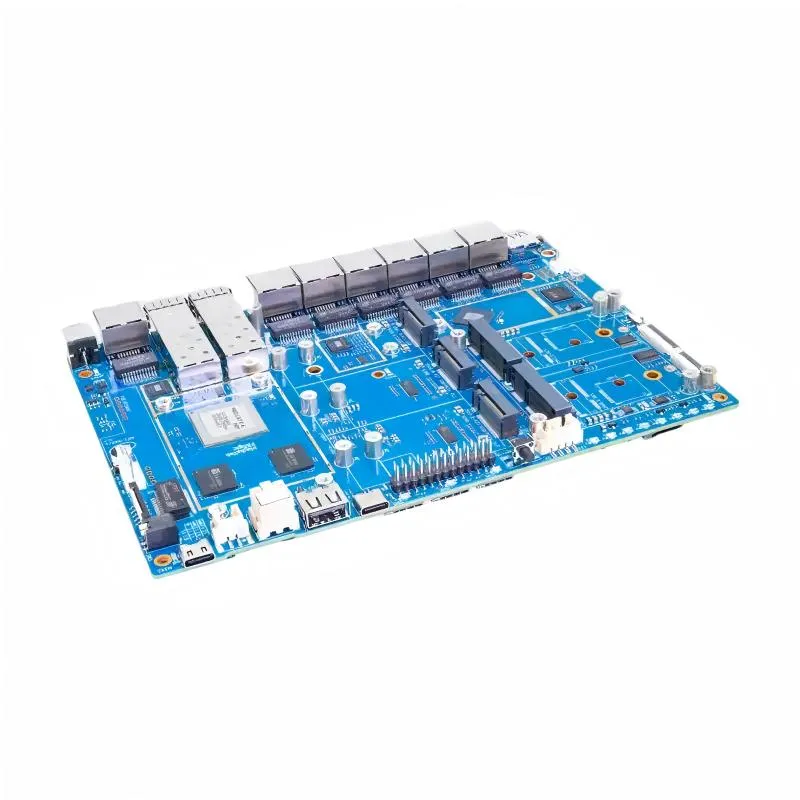

Kortin asettelu & tunnisteopas

• MT7988A pääpiirialue – Kortti on rakennettu MediaTekin Filogic 880 -reititinalustan ympärille korkean läpimenon verkkotehtäviin.
• 10G WAN -yhdistelmäryhmä – Yksi 10G WAN -polku on esitetty SFP+ ja RJ45 -tyyppisillä liittimillä yhdistelmäjärjestelyssä.
• 10G LAN -yhdistelmäryhmä – Toinen 10G-yhdistelmäryhmä tukee nopeaa LAN-puolen kytkentää, aggregointia tai ylösvientiä.
• 2,5G LAN -porttipankki – Neljä 2,5G RJ45 LAN -porttia tekevät alustasta käytännöllisen tiheisiin reititin- ja reunaporttiratkaisuihin.
• 1G Ethernet -ulostulot – Kortti tarjoaa myös yhden standardin 1G RJ45 LAN -portin ja yhden 1G LAN -liitännän FPC-liittimen kautta.
• miniPCIe Wi-Fi -paikat – Kaksi miniPCIe-paikkaa on tarkoitettu Wi-Fi-verkkokorttien laajennukseen suuremman kaistanleveyden langattomissa porttirakenteissa.
• M.2 tallennuspaikat – Kaksi M.2 M-Key -paikkaa tarjoavat SSD-laajennusta lokitukseen, välimuistiin, pakettien tallennukseen tai verkkoon liitettäviin palveluihin.
• M.2 B-Key 5G -paikat – Kolme M.2 B-Key -paikkaa tukevat mobiililaajennuksia varareitittimiin, hybridiverkkoon tai kenttäasennuksiin.
• USB- ja debug-osio – USB 3.2, USB 2.0 ja Type-C debug helpottavat käynnistystä, flashausta ja oheislaitteiden testausta.
• 2 x 13-nastaiset liittimet – Liittimien laajennus on hyödyllistä, kun integroidaan räätälöityjä ohjauksia, tilasignaaleja tai sulautettua sovellushardwarea.

Sovelluskohtaiset käyttötarkoitukset

1. Nopea reunareititin ja palomuuri

Käytä BPI-R4 Pro 4E:tä nopean reunareitittimen, palomuurin tai portin ytimenä, jossa 10G-yhteydet ja useat 2,5G LAN -portit ovat keskeisiä suunnittelussa.

2. Wi-Fi 7 ja 5G -laajennusalusta

MiniPCIe Wi-Fi -paikkojen ja useiden M.2 B-Key -liittimien ansiosta 5G-moduuleille kortti sopii räätälöityihin langattomiin portteihin, varareitittimiin ja hybridi-WAN-laitteisiin.

3. Avoimen lähdekoodin verkkolaitteiden kehitys

Sisäänrakennetun flashin, irrotettavan tallennustilan, nopean verkkoyht
