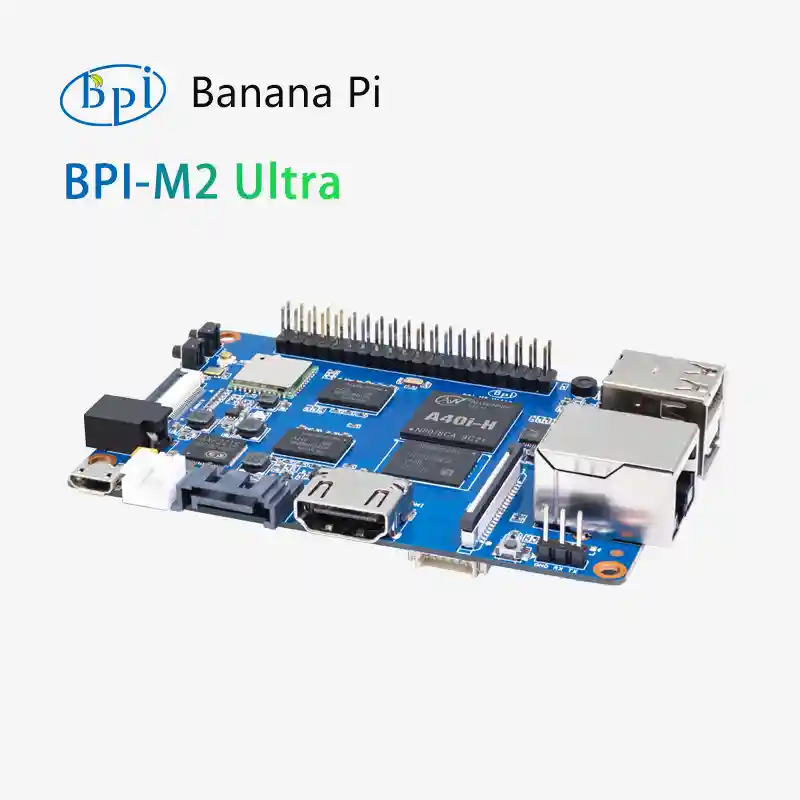

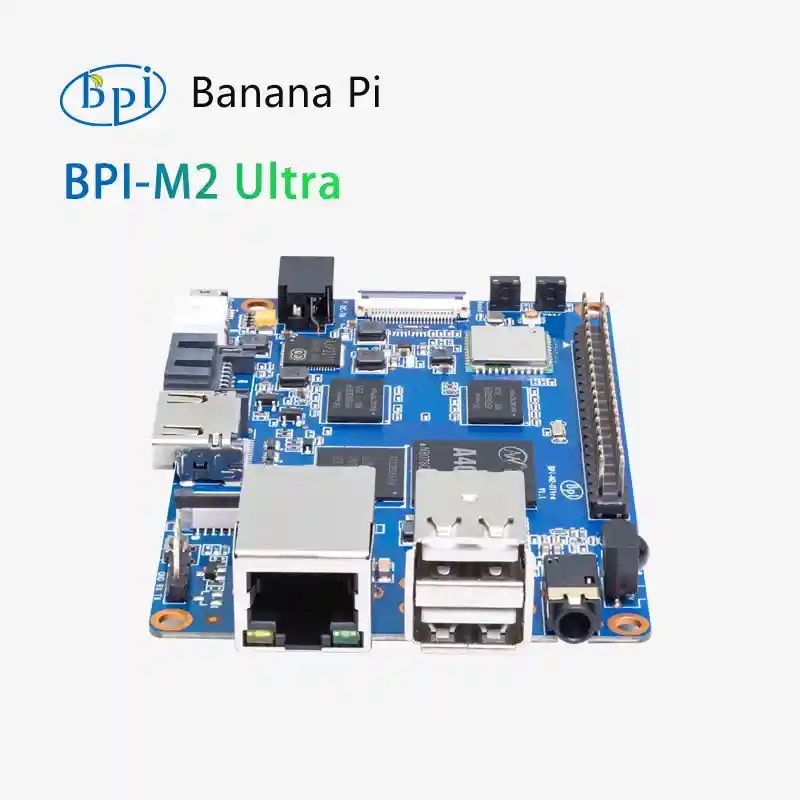

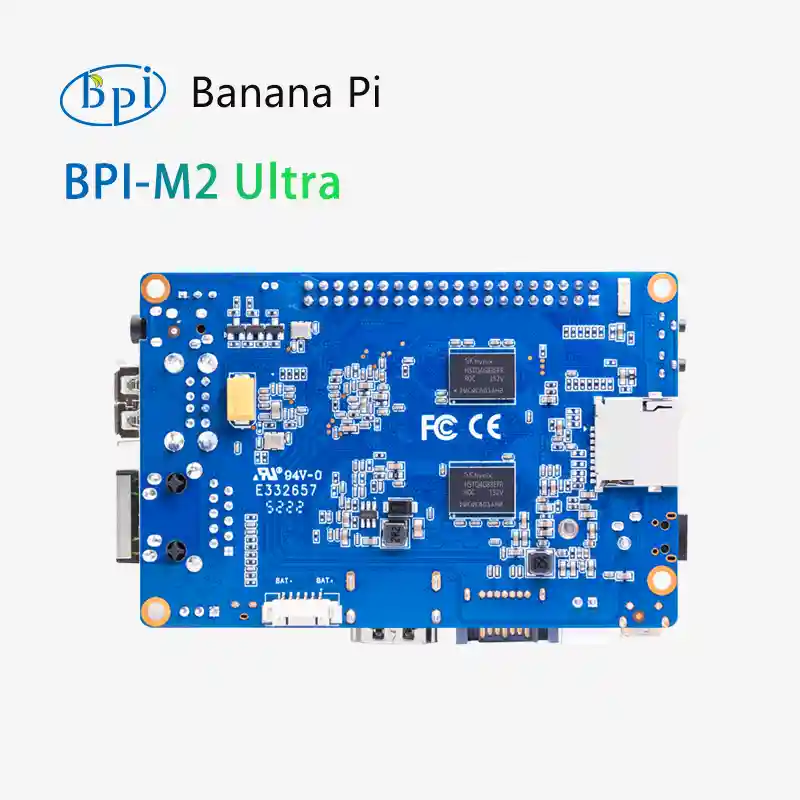

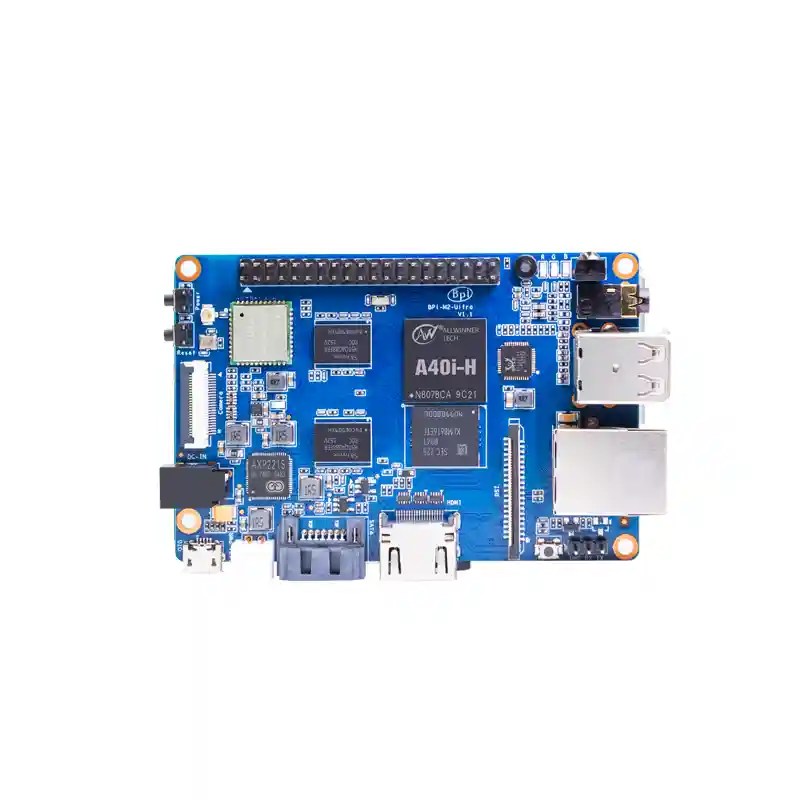

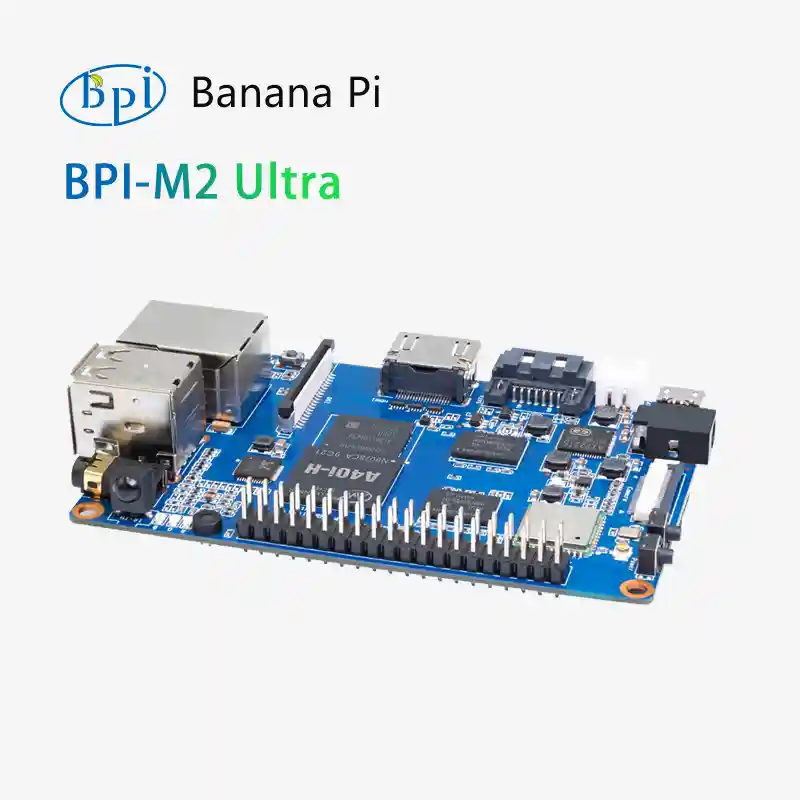

Mikä on Banana Pi BPI-M2 Ultra? Se on tehokas neliytiminen mini-yksikorttitietokone, joka on rakennettu Allwinner A40i/R40/V40-järjestelmäpiirillä (SoC). Suunniteltu tekijöille, kehittäjille ja IoT-harrastajille, tämä kompakti kortti tarjoaa vaikuttavaa suorituskykyä säilyttäen yhteensopivuuden suositun Raspberry Pi -ekosysteemin kanssa. BPI-M2 Ultra sisältää 2 Gt DDR3 RAM-muistia, 8 Gt sisäistä eMMC-tallennustilaa ja erottuvan native SATA -liitännän, joka tekee siitä täydellisen verkkoon liitettyihin tallennussovelluksiin (NAS). Rakennatpa sitten mediakeskusta, IoT-porttia tai teollisuuden ohjausjärjestelmää, tämä monipuolinen SBC tarjoaa tarvitsemasi liitettävyys- ja suorituskyvyn.
GPIO-liitännän yhteensopivuus Raspberry Pin kanssa tekee olemassa olevien lisävarusteiden ja HATien käytöstä helppoa. Samoin kuin muissa ESP32-kehityskorteissa, BPI-M2 Ultra tarjoaa langattoman yhteyden sisäänrakennetulla WiFillä ja Bluetooth 4.0:lla.
Ominaisuudet
- Allwinner A40i/R40/V40 neliytiminen ARM Cortex-A7 -suoritin – Tehokas ja energiatehokas prosessori, joka tarjoaa luotettavaa suorituskykyä sulautettuihin sovelluksiin ja mediankäsittelyyn
- 2 Gt DDR3 SDRAM – Runsaasti muistia moniajoon, täysien Linux-jakelujen ajamiseen ja media-sovelluksiin
- 8 Gt eMMC-flash-muistia – Nopea sisäinen tallennustila käyttöjärjestelmälle ja sovelluksille, ei tarvetta SD-korteille
- Native SATA -liitäntä – Suora kiintolevyliitäntä NAS-järjestelmien ja tallennuspalvelimien rakentamiseen, harvinainen ominaisuus tässä kokoluokassa
- WiFi 802.11 b/g/n ja Bluetooth 4.0 – Langaton yhteys valmiina AP6212-moduulilla IoT- ja langattomiin projekteihin
- Gigabit Ethernet – Nopea langallinen verkkoyhteys Realtek RTL8211E/D -ohjaimella luotettaviin yhteyksiin
- Useita näyttövaihtoehtoja – HDMI 1.4, 4-kaistainen MIPI DSI, RGB-paneeli ja LVDS-tuki erilaisille näyttökonfiguraatioille
- CSI-kameraliitäntä – Yhdistä kameramoduulit jopa 5 MP:iin, 1080p@30fps videon tallennusmahdollisuudella
- 40-nastainen GPIO-liitin – Yhteensopiva Raspberry Pi -lisävarusteiden kanssa, sisältäen 28 GPIO-nastaa, joissa UART-, I2C-, SPI-, PWM- ja I2S-tuki
- Akkutuki – 3,7 V litiumakkuvirran tuki mahdollistaa kannettavat ja UPS-sovellukset
Projektisi laajentamiseksi harkitse ADS1115 ADC -moduulin lisäämistä analogisten anturien liittämiseen, tai tutustu WiFi 6 -kehitysalustoihin vertaillaksesi muita langattomia ratkaisuja.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| SoC | Allwinner A40i / R40 / V40 |
| Suoritin | Neljän ytimen ARM Cortex-A7 |
| GPU | Kaksiytiminen Mali-400 MP2 @ 500 MHz |
| RAM-muisti | 2 GB DDR3 @ 733 MHz (jaettu GPU:n kanssa) |
| Tallennus | 8 GB eMMC sisäänrakennettuna + MicroSD (TF) korttipaikka |
| Ethernet | 10/100/1000 Mbps (Realtek RTL8211E/D) |
| WiFi | 802.11 b/g/n (AP6212-moduuli) |
| Bluetooth | BT 4.0 |
| USB | 2x USB 2.0 Host + 1x USB 2.0 OTG |
| SATA | Natiivi SATA-liitäntä |
| Näyttö | HDMI 1.4, 4-kaistainen MIPI DSI, RGB, LVDS |
| Kamera | CSI-tulo, tukee 5MP, 1080p@30fps |
| Äänilähtö | HDMI, 3,5 mm TRRS analoginen liitin |
| Äänitulo | Sisäinen mikrofoni |
| GPIO | 40-nastainen liitin, 28x GPIO (UART, I2C, SPI, PWM, I2S) |
| IR | Sisäinen IR-vastaanotin |
| Painikkeet | Nollaus, Virta, U-boot |
| LEDit | Virran tila, RJ45-toiminta |
| Teho | 5 V/2 A micro USB:n tai DC-portin kautta |
| Paristo | 3,7 V litiumakku tuki |
| Mitat | 85 mm x 56 mm (sama kuin Raspberry Pi 3) |
| Paino | 40 g |
Levyn GPIO-yhteensopivuus helpottaa relemoduulien ja muiden Raspberry Pi -lisävarusteiden integrointia. Langattomiin IoT-projekteihin voit harkita myös 4G LTE -moduuleja matkapuhelinyhteyttä varten.
Sovellus
Banana Pi BPI-M2 Ultra loistaa monissa käyttötarkoituksissa rikkaan ominaisuusvalikoimansa ja natiivin SATA-liitännän ansiosta. Tässä ovat yleisimmät käyttötapaukset:
- Verkkoon liitetty tallennus (NAS) – Natiivi SATA-liitäntä tekee tästä piirilevystä ihanteellisen pienten tallennuspalvelimien ja NAS-järjestelmien rakentamiseen
- Mediasoitin – Laitteistokiihdytetty H.264-dekoodaus jopa 1080p60-tarkkuudella mahdollistaa sujuvan videotoiston kotiteatterikäyttöön
- IoT-silta – WiFi:n, Bluetoothin ja Gigabit Ethernetin ansi
