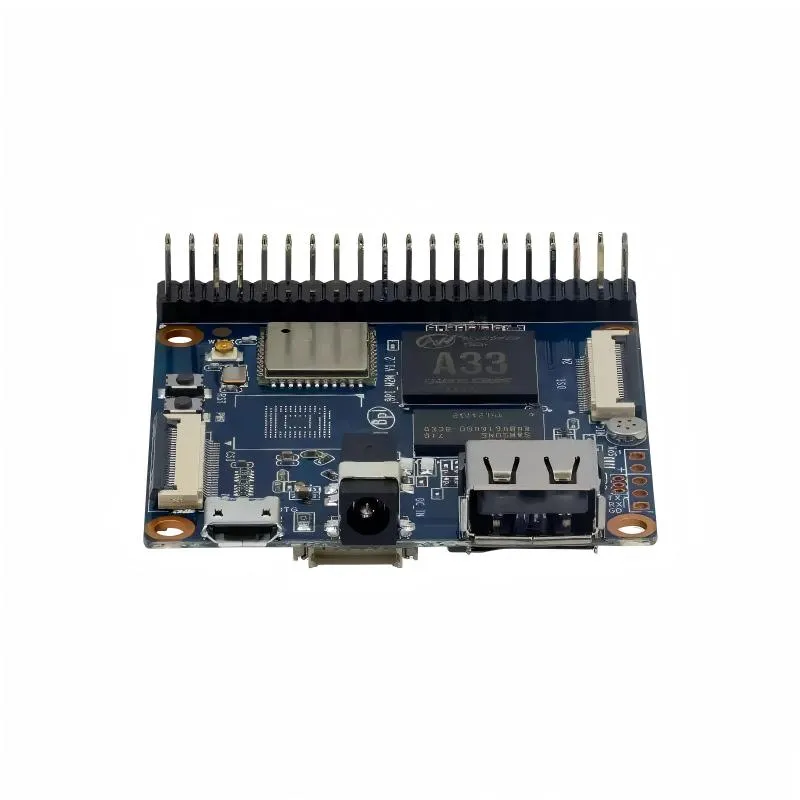

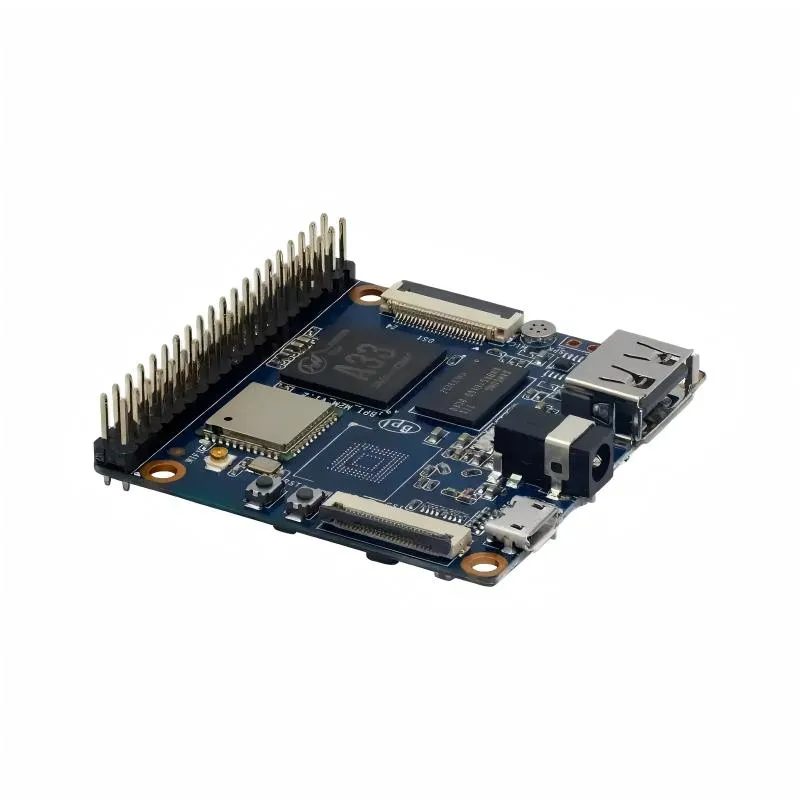

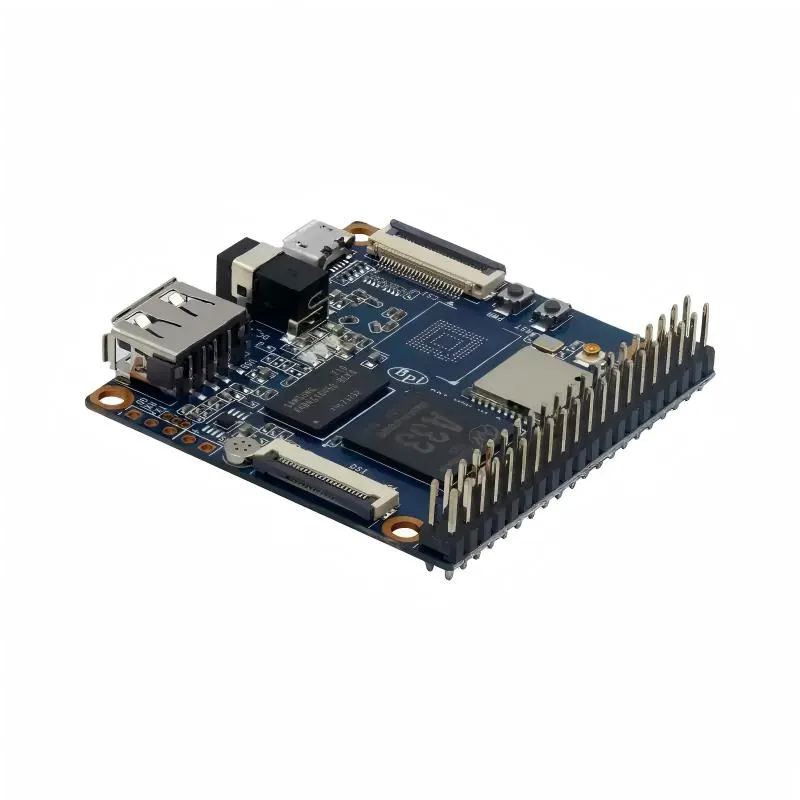

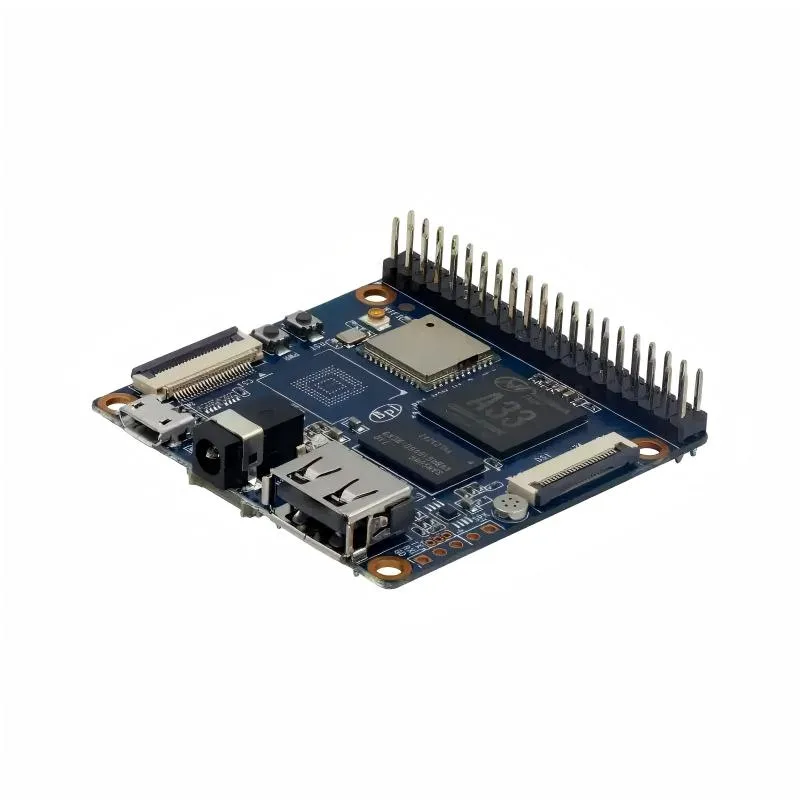

Mikä on Banana Pi BPI-M2 Magic? Banana Pi BPI-M2 Magic (tunnetaan myös nimellä BPI-M2M) on erittäin kompakti, tehokas neliytiminen yksilevyinen tietokone, joka on suunniteltu erityisesti IoT-sovelluksiin. Se sisältää Allwinner R16 tai A33 ARM Cortex-A7 -prosessorin, ja tämä 51×51 mm levy tarjoaa poikkeuksellista suorituskykyä, skaalautuvuutta ja energiatehokkuutta pienessä koossa. Olitpa rakentamassa kodin automaatiojärjestelmiä, kannettavia mediatoistimia tai sulautettuja IoT-ratkaisuja, BPI-M2 Magic tarjoaa tarvitsemasi laskentatehon ja liitettävyysmahdollisuudet ilman isompien SBC:iden tilantarvetta.
BPI-M2 Magic yhdistää neljä ARM Cortex-A7 -suoritinydintä PowerVR SGX544MP1 -grafiikalla, 512 Mt LPDDR3 RAM-muistia ja 8 Gt sisäistä eMMC-tallennustilaa. Toisin kuin monet pienet levyt, se sisältää kattavat liitäntämahdollisuudet, mukaan lukien MIPI DSI -näyttöliitäntä, CSI-kameraliitäntä, Wi-Fi 802.11 b/g/n, Bluetooth 4.0 ja 40-nastainen GPIO-liitin, joka on yhteensopiva Raspberry Pi B+ -lisälaitteiden kanssa. Levy voi ajaa Androidia, Ubuntu-, Debian- ja muita Linux-jakeluja, mikä tekee siitä monipuolisen erilaisiin kehitystarpeisiin.
Ominaisuudet
- Erittäin kompakti muotoilu: Koko vain 51×51 mm ja paino vain 48 g, BPI-M2 Magic on yksi pienimmistä täysiverisistä SBC:istä, täydellinen tilaa rajoittaviin projekteihin
- Nastayhteensopivat prosessorit: Tukee sekä Allwinner R16- että A33-piirejä nastalta nastalle yhteensopivina, mahdollistaen joustavat suunnitteluvaihtoehdot ja helpon piirin vaihdon eri sovelluksiin
- Langaton yhteys sisäänrakennettuna: Integroitu Wi-Fi 802.11 b/g/n ja Bluetooth 4.0 AP6212-moduulin kautta poistaa tarpeen ulkoisille langattomille sovittimille
- Yhteensopivuus Raspberry Pin kanssa: 40-nastainen GPIO-liitin yhteensopiva Raspberry Pi B+ -lisälaitteiden ja HATien kanssa, hyödyntäen laajaa olemassa olevaa lisäosien ekosysteemiä
- Useita näyttövaihtoehtoja: 4-kaistainen MIPI DSI -liitäntä LCD-paneeleille sekä LVDS-tuki GPIO-nastojen kautta tarjoavat joustavan näyttöliitännän
- Kameratuki: Omistettu CSI-kameraliitäntä mahdollistaa konenäkö- ja valvontasovellukset
- Monipuoliset I/O-liitännät: USB 2.0 HOST- ja OTG-portit, UART, I2C, SPI ja PWM-tuki erilaisten oheislaitteiden ja anturien liittämiseen
- Sisäinen tallennustila: 8GB eMMC-flash tarjoaa nopean ja luotettavan tallennustilan, jota täydentää Micro SD -korttipaikka laajennusta varten
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Suoritin | Allwinner R16 / A33 ARM Cortex-A7 neliydin |
| GPU | PowerVR SGX544MP1 (OpenGL ES 2.0, OpenCL 1x, DX9_3) |
| Muisti | 512MB LPDDR3 (jaettu GPU:n kanssa) |
| Tallennus | 8GB eMMC Flash sisäänrakennettuna + Micro SD -korttipaikka |
| Langaton | Wi-Fi 802.11 b/g/n (AP6212) + Bluetooth 4.0 |
| Video-tulo | CSI-kameraliitäntä |
| Videolähtö | MIPI DSI (4-kaistainen) LCD-paneeleille, LVDS GPIO:n kautta |
| Äänitulo | Sisäinen mikrofoni |
| Äänilähtö | 3,5 mm:n audioliitäntä |
| USB-portit | 1x USB 2.0 HOST + 1x USB 2.0 OTG |
| GPIO | 40-nastainen liitin (28x GPIO), yhteensopiva Raspberry Pi B+ -mallin kanssa |
| Sarjaliitännät | UART, I2C, SPI, PWM |
| Painikkeet | Nollaus, Virta, U-boot |
| LEDit | Virran tila, 8P8C |
| Virtasyöttö | 5V @ 2A DC-virtalähteellä tai Micro USB (OTG) |
| Mitat | 51mm x 51mm |
| Paino | 48g |
| Käyttöjärjestelmät | Android, Ubuntu, Debian, Tina Linux |
Tärkeitä huomioita: BPI-M2 Magicissa ei ole HDMI-liitäntää – näyttöulostulo tapahtuu vain MIPI DSI:n tai LVDS:n kautta. Se ei myöskään tue RJ45 Ethernetiä – verkkoyhteys on vain Wi-Fi:n kautta. HDMI-ulostuloa vaativiin projekteihin suosittelemme BPI-M2 Pro tai BPI-M2 Ultra -malleja.
Sovellus
Banana Pi BPI-M2 Magic on suunniteltu sovelluksiin, joissa tila on rajallinen mutta toiminnallisuudesta ei voi tinkiä. Sen erittäin kompakti 51×51 mm kokoinen muotoilu tekee siitä ihanteellisen sulautettuihin järjestelmiin, IoT-laitteisiin ja kannettaviin sovelluksiin. Levyn alhainen virrankulutus yhdistettynä neliytimiseen suorituskykyyn mahdollistaa akkukäyttöiset projektit, jotka vaativat merkittävää laskentatehoa.
- Esineiden internet (IoT): Älykodit, ympäristön sensorit ja yhdistetyt laitteet hyötyvät kompaktista koosta ja langattomasta yhteydestä
- Kotiautomaatio: Ohjauskeskukset, älykkäät kytkimet ja automaatio-ohjaim
