Seeed Studio Minichord Synthesizer (SKU: 114993647) on monipuolinen laitteistoalusta, joka on suunniteltu suorituskykyiseen integrointiin kompaktissa 100x72mm koossa. Se tarjoaa vahvat visuaaliset ja kuvantamisominaisuudet omistettujen MIPI DSI -näyttö ja MIPI CSI -kamera -liitäntöjen kautta, täydentäen standardilla HDMI-ulostulolla ulkoiseen valvontaan.
Yhteydet ovat tämän levyn keskeinen vahvuus, sisältäen 1 gigabitin Ethernetin (RJ45), SIM-korttipaikan ja MiniPCIe-paikan monipuolisiin verkkotarpeisiin. Tiedonhallintaan ja oheislaitteisiin laitteessa on TF-korttipaikka, kaksi USB 2.0 -porttia ja USB Type-C OTG -portti. Kehittäjät voivat hyödyntää 26 nastan GPIOa räätälöityihin laajennuksiin, kun taas UART-debug-liitäntä ja AD-näppäin tarjoavat olennaiset työkalut järjestelmän testaukseen ja manuaaliseen ohjaukseen.

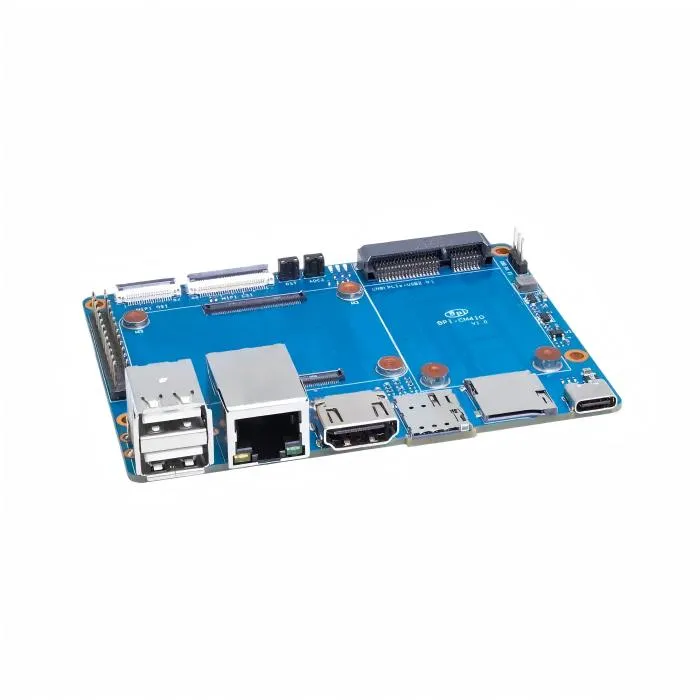

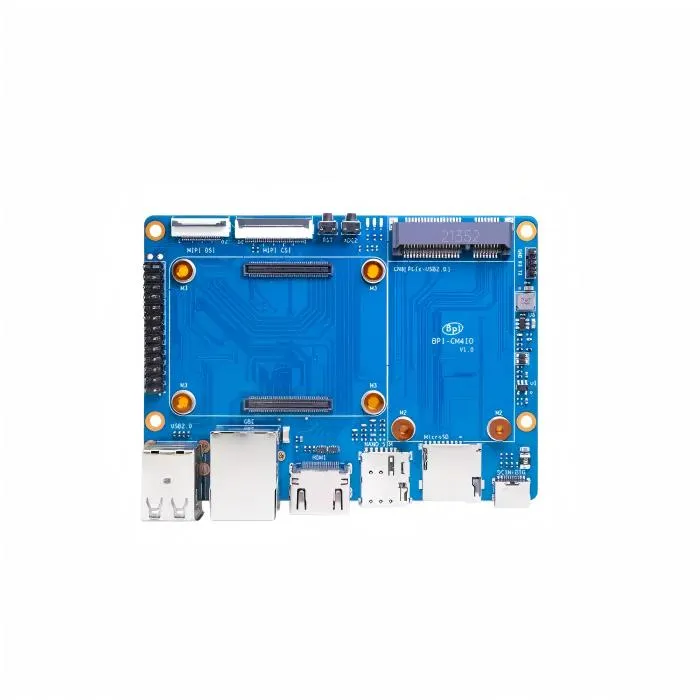

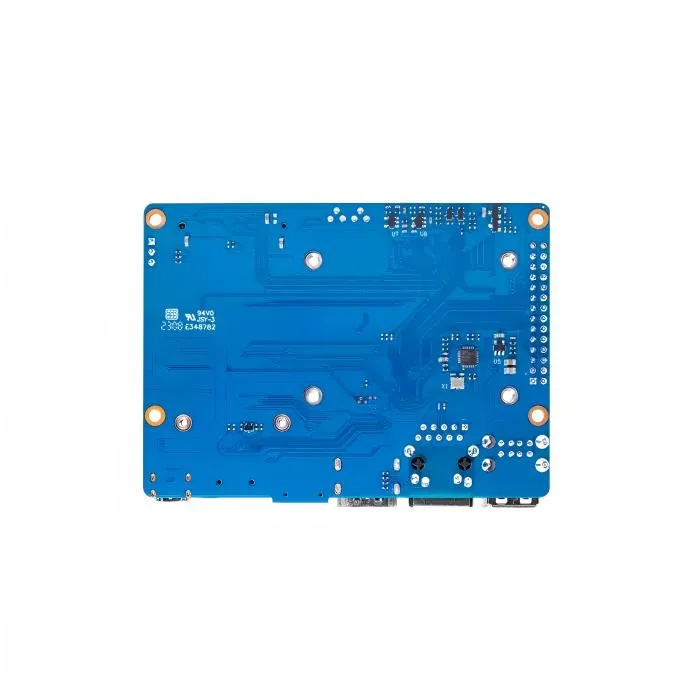

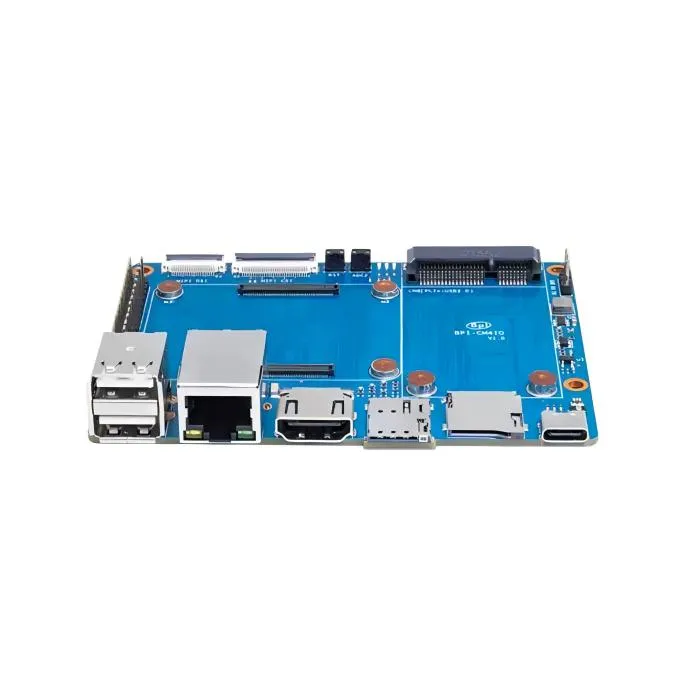

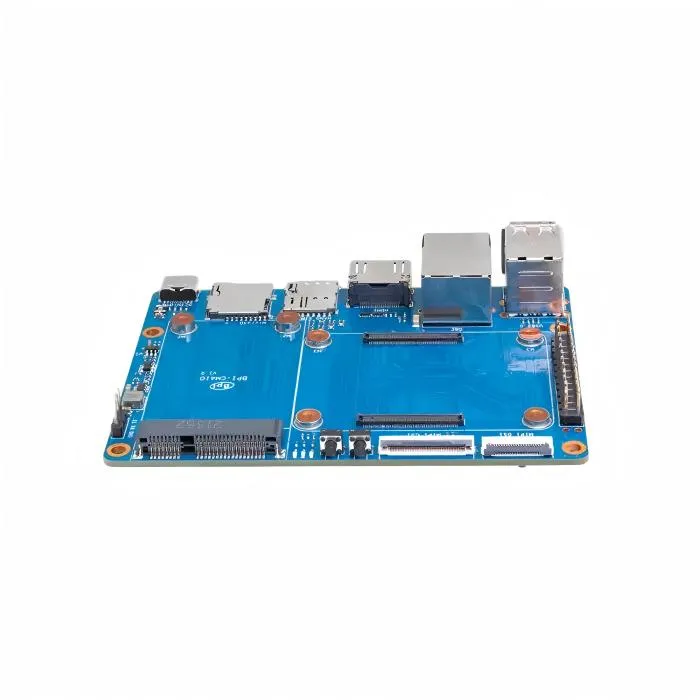

BananaPi BPI-CM4IO -levy on suunniteltu Banana Pi BPI-CM4 tai RPi-CM4.
Laitteisto
BPI-CM4 moduulin peruslevyn liitännät
BPI-CM4 Kuva
Banana Pi BPI-CM4 Tuotekuvagalleria
BPI-CM4-moduulin nastojen määrittely
| BPI-CM4 IO GPIO | |||
|---|---|---|---|
|
GPIO-nastan nimi |
Oletustoiminto |
Toiminto2：GPIO |
Toiminto3 |
|
CON2-P01 |
VCC-3V3 |
||
|
CON2-P02 |
DCIN |
||
|
CON2-P03 |
I2C1_SDA |
GPIOX-17 |
|
|
CON2-P04 |
DCIN |
||
|
CON2-P05 |
I2C1_SCL |
GPIOX-18 |
|
|
CON2-P06 |
MAA |
||
|
CON2-P07 |
SPDIF_IN |
GPIOH_5 |
|
|
CON2-P08 |
UART_B_TX |
GPIOX-6 |
|
|
CON2-P09 |
MAA |
||
|
CON2-P10 |
UART_B_RX |
GPIOX-7 |
|
|
CON2-P11 |
GPIOAO-10 |
||
|
CON2-P12 |
I2SB_SCLK |
GPIOA-1 |
|
|
CON2-P13 |
SPDIF_OUT |
GPIOH-4 |
|
|
CON2-P14 |
MAA |
||
|
CON2-P15 |
IR-IN |
GPIOAO-5 |
|
|
CON2-P16 |
I2S_MCLK |
GPIOA-0 |
|
|
CON2-P17 |
VCC-3V3 |
||
|
CON2-P18 |
I2SB_LRCLK |
GPIOA-2 |
|
|
CON2-P19 |
SPI_A-MOSI |
GPIOX-8 |
|
|
CON2-P20 |
MAA |
||
|
CON2-P21 |
SPI_A-MISO |
GPIOX-9 |
|
|
CON2-P22 |
I2SC_DOUT_DIN_3 |
GPIOA-7 |
|
|
CON2-P23 |
SPI_A-SCK |
GPIOX-11 |
|
|
CON2-P24 |
SPI_A-SS0 |
GPIOX-10 |
|
|
CON2-P25 |
MAA |
||
|
CON2-P26 |
I2SC_DOUT_DIN_0 |
GPIOA-3 |
UART-määritykset
|
CON1-P1 |
MAA |
|
|
CON1-P2 |
UART0-RX |
|
|
CON1-P3 |
UART0-TX |
Kehitys
Resurssit
| BPI-CM4 Peruslevyn kytkentäkaavio |
| BPI-CM4 Peruslevyn DXF-tiedosto |
