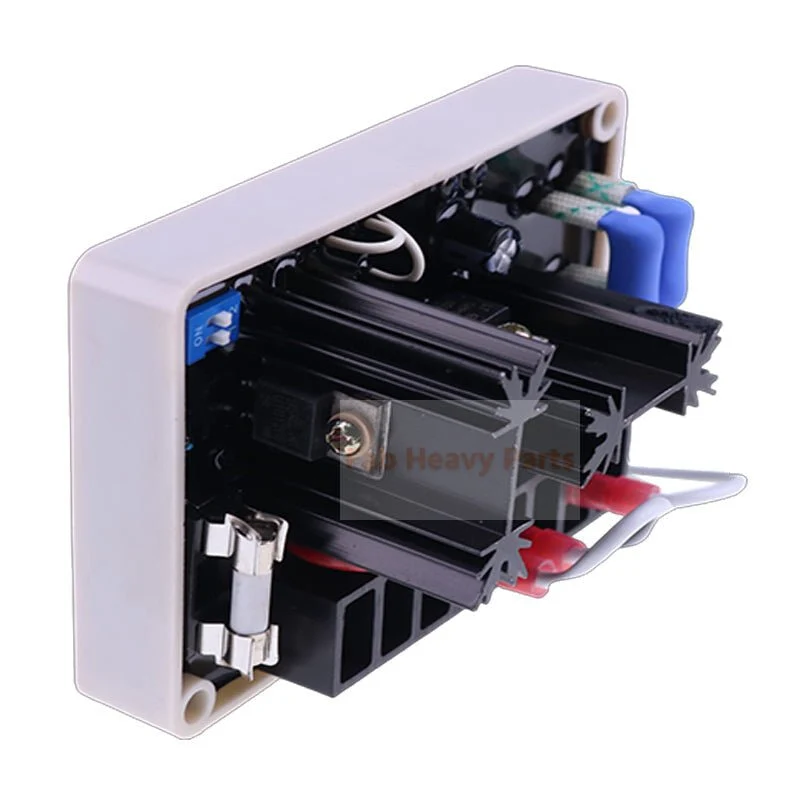

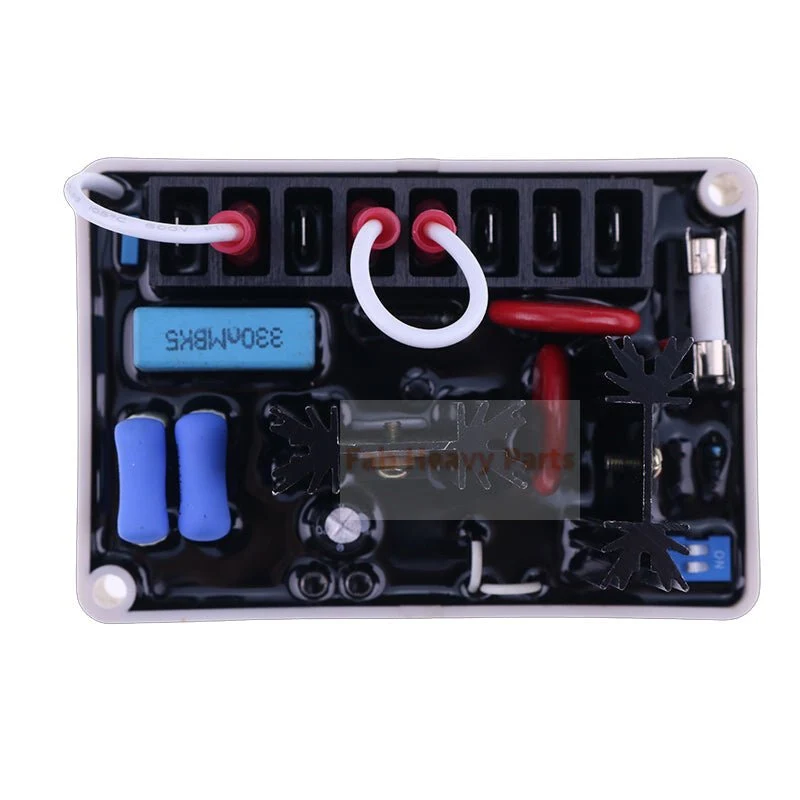

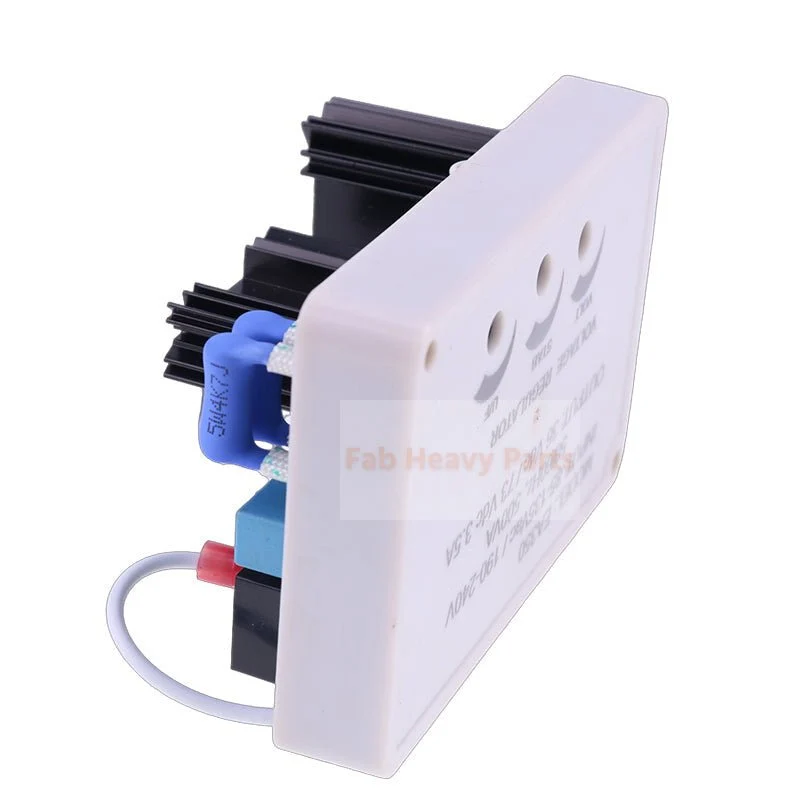

Automaattinen jännitteensäädin AVR EA350 Kutai-generaattorille
Tekniset tiedot:
Jännitteen säätö < +/-1%
Vipukytkin valitsee yksivaiheisen 120/240 Vac -jännitteen
Valitse 50/60 Hz liitäntäkaapelilla
Matalataajuussuoja ja suuren keskeytyskapasiteetin sulakesuojaus
EMI-vaimennuspiiri
Tunnistus- ja virransyöttöjännite 120 (85–135)/220 (190–240) Vac
yksivaiheinen kaksilinjainen vaihtokytkimellä
Taajuus 50/60 Hz kaapelin valinnalla
Magneettikentän lähtöjännite
36 Vdc 120 Vac -tulojännitteellä
Jopa 73 Vdc 240 Vac -tulojännitteellä
Jatkuva virta 3. 5A, epäjatkuva 10 sekuntia 7A
Resistanssi vähintään 15 Ω max 100 Ω
Jännitteen säätö on alle +/-1% (moottorin kierrosluku on sisällä 4%)
Jännite on muodostunut. AVR-tuloliittimessä on oltava jäännösjännite.
magneettinen jännite 5 Vac tai enemmän.
Sisäänrakennettu EMI-suodatin, joka estää EMI-häiriöitä
Ulkoinen jännitteen säätö +/-5% 1 kΩ:n 1 watin potentiometrillä
+/-10% 2 kΩ:n ja 1 watin potentiometrillä
Virrankulutus jopa 8 wattia
Matalataajuussuoja (tehdasasetus) 50 Hz:n järjestelmän käännekohta on 45
– 51 Hz
60 Hz:n järjestelmän käännekohta on 54–61 Hz
Työympäristö Käyttölämpötila -40 – +60 °C
Säilytyslämpötila -65 – +85 °C
Suhteellinen kosteus alle 95%
Tärinä
1,3 Gs @ 5–26 Hz
5,0 Gs @ 52–1000 Hz
Toimintojen säätöpainike VOLT: Jännitteen säätö
STAB: Vakauden säätö
U/F: Matalan taajuuden suojauksen käännekohdan säätö
Mitat 98,7 (P) x 67,0 (L) x 47,5 (K) mm
