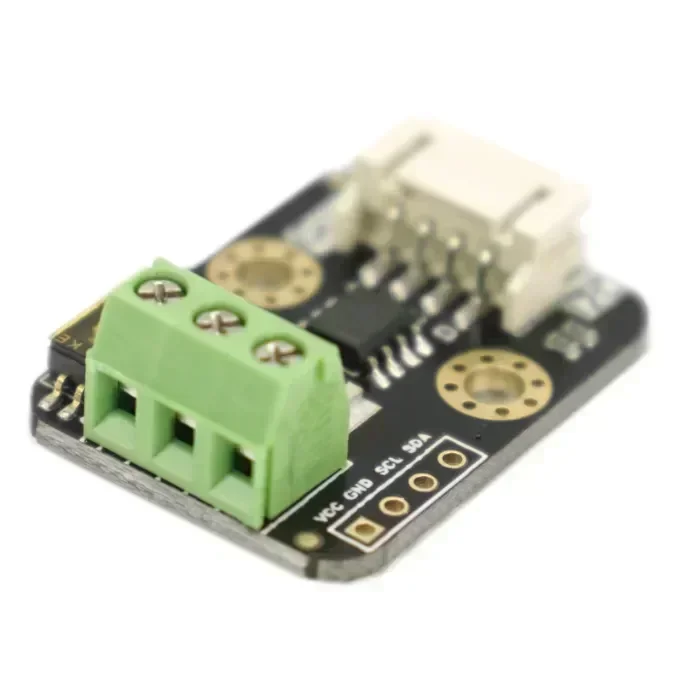

Arduino I2C digitaalinen watinmittari virtamittari INA219-anturi SEN0291

Gravity: I2C digitaalinen wattimittari (SEN0291) on kompakti, korkean resoluution ja korkean tarkkuuden moduuli, joka on suunniteltu mittaamaan jännite, virta ja teho laajalle elektronisille moduuleille ja sähköjärjestelmille. Tämä monipuolinen I2C-virtavalvonta pystyy mittaamaan jopa 26V ja ±8A, mikä tekee tästä digitaalisesta wattimittarista ihanteellisen arvioimaan virrankulutusta, akun kestoa ja aurinkoenergiajärjestelmän tehokkuutta missä tahansa Arduino-virtamittausprojektissa.

Tärkeimmät ominaisuudet

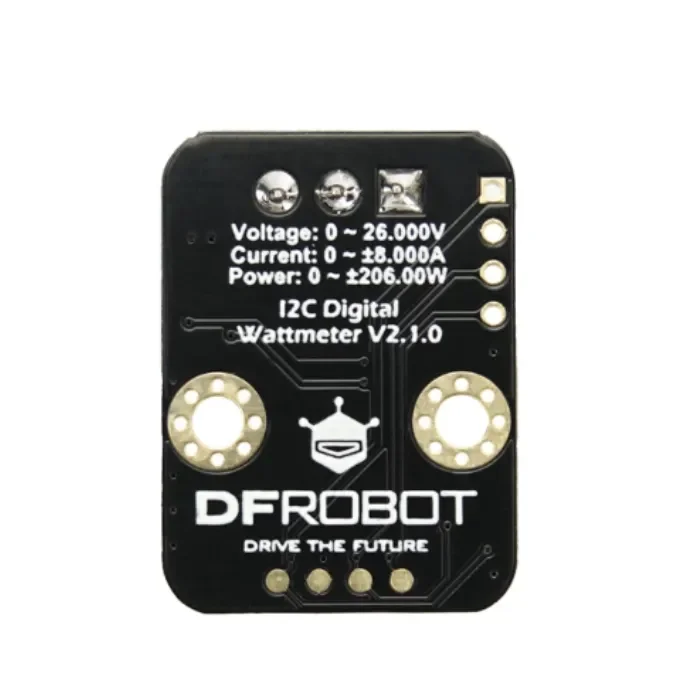

• Laaja mittausalue: 0–26V, ±8A, jopa 206W digitaalisen wattimittarin kapasiteetti

• Korkea resoluutio: 4mV (jännite), 1mA (virta), 4–20mW (teho) valvonta

• Suurin suhteellinen virhe: ±0,2% (kalibroinnin jälkeen) tarkkoihin virran mittaustuloksiin

• Kaksisuuntainen virran mittaus korkealla puolella – tunnistaa helposti lataus- ja purkutilat

• Perustuu TI INA219 virta-/tehovalvontapiiriin, jossa on alhainen lämpötilan aiheuttama poikkeama

• 10mΩ seosnäytön vastus korkean tarkkuuden ja 2W teholuokituksen kanssa

• Yhteensopiva 3,3V ja 5V ohjainten kanssa – toimii Arduinon, ESP32:n, Raspberry Pin kanssa

• Valittavissa oleva I2C-osoite (DIP-kytkimellä): 0x40, 0x41, 0x44, 0x45 I2C-virtamittausasetuksille

Sovellukset

• Aurinkovoiman hallintajärjestelmät tehokkaalla I2C-virtamittarilla

• Pariston varaustilan mittaus ja virrankulutuksen seuranta tällä digitaalisella tehomittarilla

• Tasavirtamoottorin suojaus ja ylikuormituksen tunnistus integroidulla virta-anturiteknologialla

• Virrankulutuksen seuranta antureille, mikrokontrollereille ja kokonaisille Arduino-tehomittariprojekteille

• IoT-energiatehokkuuden testaus tarkalla INA219-anturin modulilla

Olitpa sitten valvomassa paristokäyttöistä anturisolmua, mittaamassa moottorin kuormitusta tai optimoimassa aurinkolatauksen/purkaus-tehokkuutta, tämä digitaalinen tehomittarimoduuli tarjoaa tarkkaa, reaaliaikaista dataa virta-anturin tarpeisiisi.

Tekniset tiedot

• Tulojännite (VCC): 3.3V – 5.5V

• Jännitteen mittausalue: 0 – 26V

• Jännitteen resoluutio: 4mV

• Jännitevirhe: < ±0.2%

• Virran mittausalue: ±8A (kaksisuuntainen)

• Virran resoluutio: 1mA

• Virhevirta: < ±0.2% (vaatii manuaalisen kalibroinnin)

• Tehoalue: 0 – 206W

• Tehon resoluutio: 20mW (laitteisto), 4mW (ohjelmisto)

• Lepovirta: 0.7mA

• Rajapinta: Gravity I2C (3.3V logiikkataso) virtamittari

• I2C-osoitteet: 0x40, 0x41, 0x44, 0x45 (valittavissa DIP-kytkimellä)

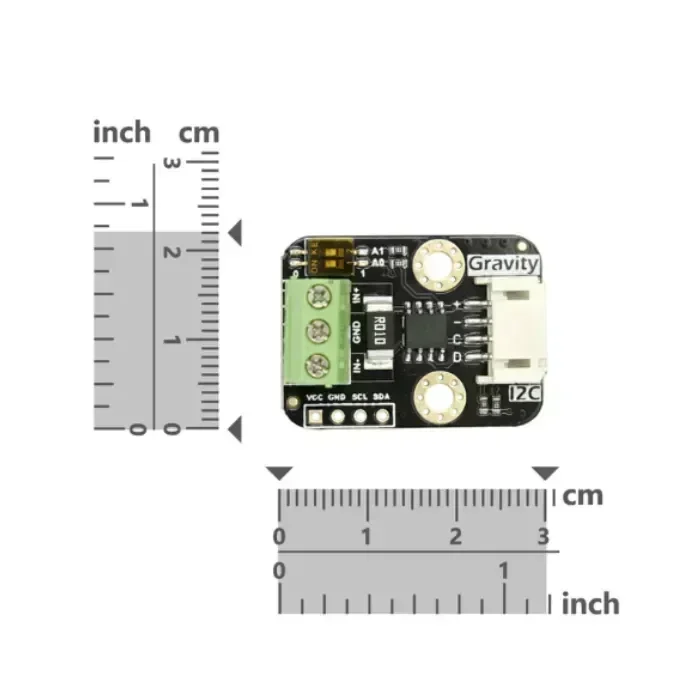

• Mitat: 30mm × 22mm (1.18tuumaa × 0.87tuumaa)

• Paino: 4g

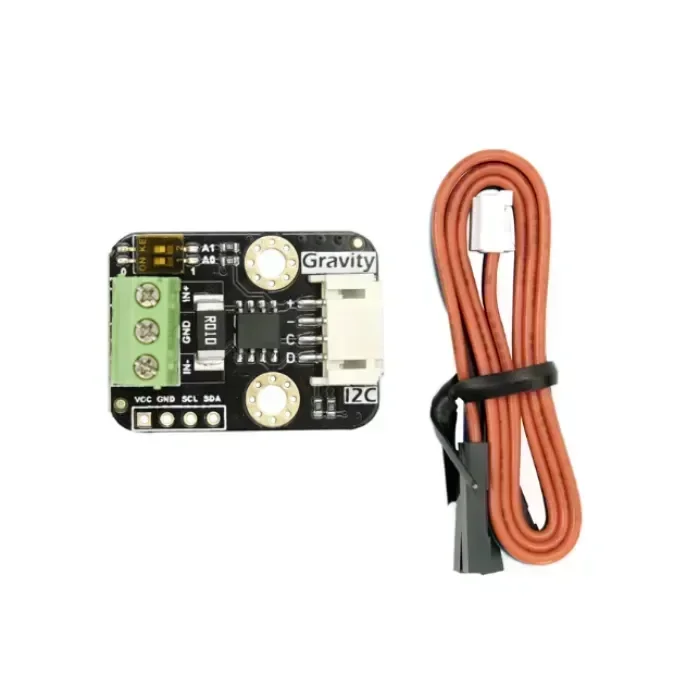

Pakkaus sisältää

• 1 × Gravity: I2C digitaalinen tehomittari (SEN0291)

• 1 × Gravity 4-napainen I2C/UART anturikaapeli
