Sisäinen GPS CHIP On Board -antenni -sarja tarjoaa ensiluokkaiset keraamiset GNSS-antennit tarkkoihin paikannussovelluksiin. Nämä kompaktit passiiviset GPS/BeiDou-antennit tarjoavat poikkeuksellisen vastaanottotehon tilaa säästävässä paketissa, mikä tekee niistä ihanteellisia integroitavaksi moderneihin navigointijärjestelmiin, IoT-laitteisiin ja sijaintipohjaisiin sovelluksiin, jotka vaativat luotettavaa monikonstellaatio-GNSS-tukea.
Ominaisuudet
- Kaksijärjestelmäyhteensopivuus: Optimoitu sekä GPS (1575.42MHz) että BeiDou (1561.02MHz) satelliittijärjestelmille
- Oikeakätinen pyörivä polarisaatio: RHCP-muotoilu parantaa satelliittisignaalin vastaanottoa ja monitiehäiriöiden torjuntaa
- Korkea vahvistus: Erinomainen 3,5 dBi vahvistus takaa erinomaisen herkkyyden luotettavaa paikannusta varten
- Matalaprofiilinen muotoilu: Erittäin kompakti keraaminen pakkaus, jonka korkeus on vain 1,0 mm tilaa rajoittaviin sovelluksiin
- Useita kokovaihtoehtoja: Saatavilla eri mitoissa (25 mm, 18 mm, 15 mm ja 12 mm) eri suunnittelutarpeisiin
- Erinomainen VSWR: Matala VSWR (<2,0) takaa tehokkaan tehonsiirron ja minimaalisen signaalin heijastuksen
- DIP-kiinnitystekniikka: Yksinkertainen läpivientiasennus varman mekaanisen kiinnityksen takaamiseksi
- Teollinen lämpötilaluokitus: Luotettava toiminta -40 °C:sta +85 °C:een vaativissa ympäristöissä
Tekniset tiedot
- Tuotemalli: Sisäinen GPS, CHIP On Board, GPS/BD passiivinen antennisarja
- Osanumero: AH06.245 (vaihtelee koon mukaan)
- Antenni Tyyppi: Passiivinen keraaminen GNSS-antenni
- Taajuusalueet: GPS (1575,42 MHz), BeiDou (1561,02 MHz)
- Impedanssi: 50Ω
- VSWR: <2,0
- Vahvistus: 3,5 dBi
- Polarisaatio: RHCP (oikeakätinen pyörivä polarisaatio)
- Materiaali: Keramiikka
- Kiinnitystapa: DIP (läpivienti)

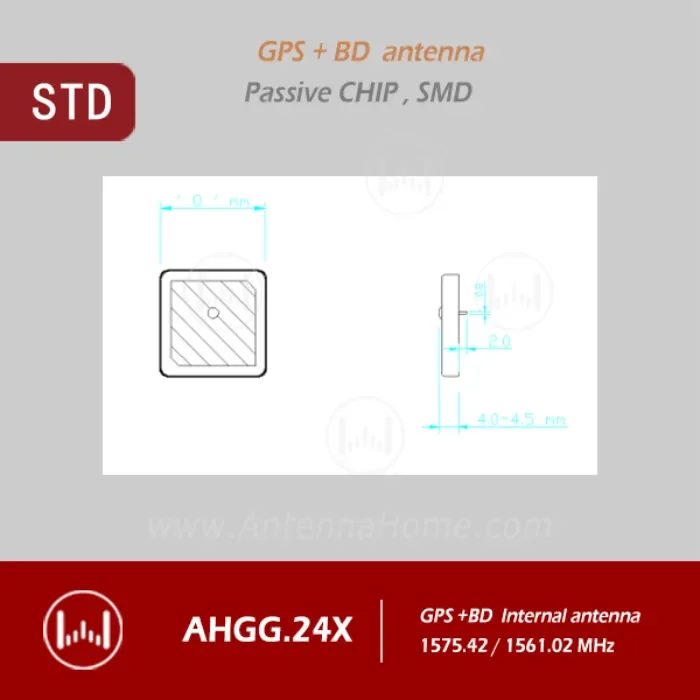

- Mitat: Q x 4 x 1,0 mm (missä Q = 25, 18, 15 tai 12 mm)
- Paino: 5 g/kpl
- Käyttölämpötila: -40 °C – +85 °C
Sovellukset
Sisäinen GPS CHIP On Board -antennisarja on ihanteellinen:
- Navigointijärjestelmät: Ajoneuvon seuranta, kaluston hallinta ja henkilökohtaiset navigointilaitteet
- IoT-sovellukset: Älykäs maatalous, omaisuuden seuranta ja logistiikan hallinta
- Pukeutuva teknologia: Urheilukellot, kuntoilun seurantalaitteet ja terveydenvalvontalaitteet
- UAV/Drone-järjestelmät: Paikannus ja lentokontrolli miehittämättömille ilma-aluksille
- Älykaupunkien infrastruktuuri: Julkisen liikenteen seuranta ja hätäpalvelujen koordinointi
- Tarkka maatalous: Pellon kartoitus, autonomiset traktorit ja kasvien seuranta
- Mobiililaitteet: Tabletit, käsikäyttöiset laitteet ja kannettavat elektroniikkalaitteet, jotka tarvitsevat sijaintipalveluita
- Turvajärjestelmät: GPS-toimiset hälytysjärjestelmät ja varkaudenestolaitteet
- Aikajärjestelmät: Verkon synkronointi ja aikapalvelimet
Toimitussisältö
Jokainen tilaus sisältää:
- Sisäiset GPS CHIP On Board -antennit tilatun määrän ja kokovaihtoehdon mukaisesti
- Teknisen erittelyarkin yksityiskohtaisilla sähköisillä ja mekaanisilla parametreilla
- Piirilevyn kiinnitysohjeen suositelluilla jalanmitoilla
- Suorituskykytestiraportin VSWR- ja vahvistusominaisuuksien varmistamiseksi
- Laadunvarmistustodistuksen
- Staattista sähköä estävän pakkauksen turvallista säilytystä ja käsittelyä varten
Sisäinen GPS CHIP On Board -antennisarja tarjoaa poikkeuksellisen GNSS-vastaanottotehon erittäin kompaktissa muodossa. Erinomaisten vahvistus- ja polarisaatio-ominaisuuksien ansiosta nämä keraamiset passiiviset antennit takaavat luotettavat paikannustiedot kriittisiin sovelluksiin. Useat kokovaihtoehdot mahdollistavat suunnittelun joustavuuden säilyttäen samalla johdonmukaisen kaksijärjestelmäisen GPS/BeiDou-yhteensopivuuden. Nämä antennit ovat ihanteellinen ratkaisu insinööreille, jotka haluavat integroida tarkan sijaintipohjaisen toiminnallisuuden tilaa rajoittaviin elektronisiin laitteisiin ilman suorituskyvyn heikkenemistä.
