Q25x25 Sisäinen GPS Aktiivinen Antenni on kompakti keraaminen GNSS-laatta-antenni, joka on suunniteltu upotettuihin paikannussovelluksiin. Tämä ammattimainen L120 aktiivinen antenni tarjoaa ylivoimaisen GPS/BeiDou-signaalin vastaanoton pienessä koossa, mikä tekee siitä ihanteellisen tilaa rajoittaville laitteille, jotka tarvitsevat luotettavaa paikannuskykyä.
Ominaisuudet
- Erittäin Kompakti Muotoilu: Mitat vain 25×25×5.5mm, täydellinen pienten elektronisten laitteiden ja IoT-sovellusten integrointiin.
- Kaksoisjärjestelmän Yhteensopivuus: Tukee sekä GPS- että BeiDou-satelliittijärjestelmiä parannetun paikannustarkkuuden ja globaalin kattavuuden saavuttamiseksi.
- Aktiivinen Antenniteknologia: Integroitu matala-kohinavahvistin (LNA)28±2dB vahvistuksella takaa erinomaisen signaalin vastaanoton jopa haastavissa ympäristöissä.
- Korkeasuoritteinen Keraaminen Laatta: Laadukas keraaminen materiaali tarjoaa ylivoimaiset RF-ominaisuudet ja vakaan suorituskyvyn lämpötilavaihteluissa.
- IPX/U.FL-liitin: Varustettu standardilla IPX (U.FL) -liittimellä ja 1.13 koaksiaalikaapelilla helppoon integrointiin eri GNSS-moduulien kanssa.
- Teollinen Lämpötila-alue: Toimii luotettavasti välillä -40°C – +85°C monenlaisissa ympäristöolosuhteissa.
Tekniset Tiedot
- Tuotemalli: Q25x25 Sisäinen GPS, L120
- Osanumero: AH06.202
- Antenntyyppi: Sisäinen Aktiivinen Laatta-antenni
- Taajuusalue: GPS L1 1575.42MHz, BeiDou 1561.02MHz
- Impedanssi: 50Ω
- VSWR: ≤2.0
- Vahvistus: 28±2dB 2.7-3.3V jännitteellä
- Polarisaatio: Oikeakätinen Kiertopolarisaatio (RHCP)
- Liitin: IPX/U.FL 1.13 koaksiaalikaapelilla
- Materiaali: Keraaminen laatta PCB-alustalla

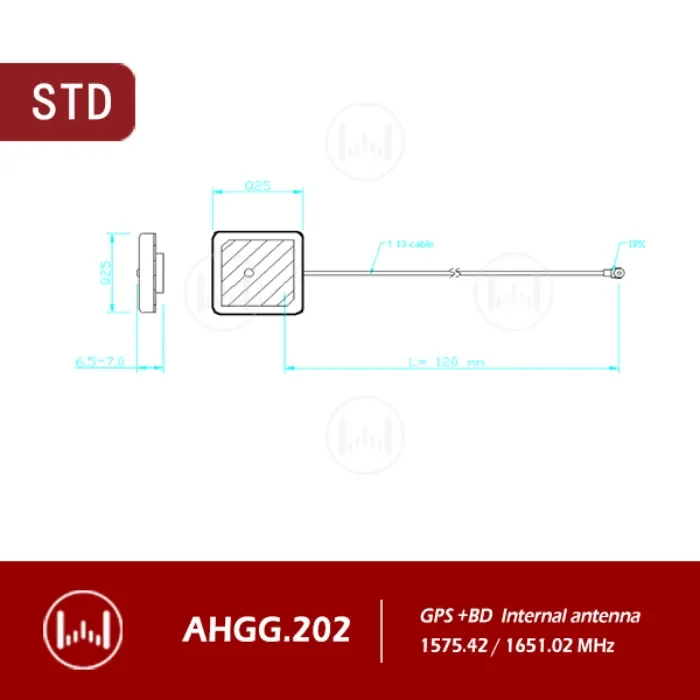

- Mitat: 25 × 25 × 5.5 mm
- Paino: 11 g/kpl
- Käyttölämpötila: -40°C – +85°C
Sovellukset
Q25x25 Sisäinen GPS Aktiivinen Antenni sopii erinomaisesti:
- IoT Seurantalaitteisiin: Omaisuuden seuranta, lemmikkiseurantalaitteet ja henkilökohtaiset paikannuslaitteet
- Pukeutuvaan Teknologiaan: Älykellot, kuntoilurannekkeet ja terveyden seurantalaitteet
- Kantaviin Navigointilaitteisiin: Käsikäyttöiset GPS-laitteet ja kompaktit navigointijärjestelmät
- Autoteollisuuden Sovelluksiin: Kojelaudan navigointijärjestelmät ja ajoneuvoseurantalaitteet
- Älykkään Kaupunkirakenteen: Liikenteen valvontajärjestelmät ja kaupunkisuunnittelulaitteet
- Tarkkuusmaatalouteen: Pienet maatalousanturit ja valvontalaitteet
- Drone-navigointiin: Kevyet UAV-paikannus- ja navigointijärjestelmät
- Turvajärjestelmiin: Kompaktit turvakamerat paikannusominaisuuksilla
Toimitussisältö
Jokainen tilaus sisältää:
- Q25x25 Sisäinen GPS Aktiivinen Antenni yksiköt
- Tekninen erittely yksityiskohtaisilla sähköisillä parametreilla
- Integrointiohje asennussuosituksineen ja parhaine käytäntöineen
- Suorituskykytestiraportti mitatuilla arvoilla
- Laatutakuutodistus tehdastestituloksineen
- Vaatimustenmukaisuustodistus (CE/FCC/RoHS, jos sovellettavissa)
Q25x25 Sisäinen GPS Aktiivinen Antenni yhdistää kompaktin keraamisen laatta-muotoilun ja aktiivisen vahvistusteknologian tarjoten poikkeuksellisen GNSS-paikannussuorituskyvyn tilaa rajoittavissa sovelluksissa. Sen pieni koko, kaksoistähtikuvioiden tuki ja teollinen lämpötilaluokitus tekevät siitä täydellisen valinnan insinööreille, jotka suunnittelevat seuraavan sukupolven paikannustietoisia laitteita tiukkojen kokorajoitusten kanssa.
