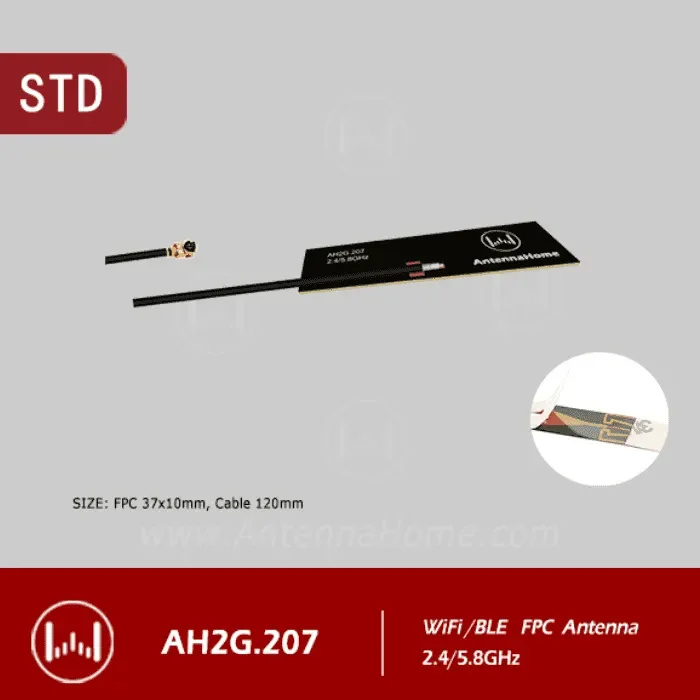

AntennaHome IPX FPC Antenna (Malli: AH2G.207) on erittäin ohut, joustava piirikorttiantenni, joka on suunniteltu 2,4 GHz ja 5,8 GHz langattomiin järjestelmiin. Kompaktilla 10 × 37 mm koolla, kevyellä rakenteella ja IPX/U.FL-liittimellä se integroituu helposti tilaa vaativiin IoT-laitteisiin säilyttäen vakaan RF-suorituskyvyn. Se tukee Wi‑Fi-, BLE-, Zigbee- ja ISM-kaistakäyttöjä, mikä tekee siitä ihanteellisen sulautettuihin langattomiin moduuleihin ja kulutuselektroniikkaan.
Ominaisuudet
-
Kaksoiskaista 2,4 GHz / 5,8 GHz toiminta
-
Joustava FPC-rakenne helppoon integrointiin
-
Alhainen VSWR ≤ 1,5 vakaan RF-suorituskyvyn takaamiseksi
-
Vahvistus: 2,5 dBi (2,4G) / 4,5 dBi (5,8G)
-
IPX/U.FL-liitin + 1,13 mm kaapeli, 120 mm vakio (räätälöidyt pituudet saatavilla)
-
Kompakti koko: 10 × 37 mm
-
Laaja käyttölämpötila: –40 °C – +85 °C
-
Sopii Wi‑Fi / BLE / Zigbee / ISM 2,4G / 5,8G -järjestelmiin
-
Toimitetaan PE-pussipakkauksessa
Tekniset tiedot
Sähköiset ominaisuudet
| Parametri | Arvo |
|---|---|
| Taajuus | 2,4 GHz / 5,8 GHz |
| Impedanssi | 50 Ω |
| VSWR | ≤ 1,5 |
| Vahvistus | 2,5 dBi / 4,5 dBi |
| Polarisaatio | Pysty / ympäriinsä |
Mekaaniset ominaisuudet
| Parametri | Arvo |
|---|---|
| Liitin & kaapeli | Piirikortti + 1,13 mm kaapeli + IPX/U.FL (120 mm tai valinnainen pituus) |
| Materiaali & väri | Kupari |
| Asennus | IPX-liitin |
| Koko | K10 × P37 mm |
| Paino | 0,5 g/kpl |
| Käyttölämpötila | –40 °C ~ +85 °C |
| Pakkaus | PE-pussi |
Sovellustilanteet
-
Wi‑Fi / BLE / Zigbee IoT -laitteet
-
Älykodin keskukset ja ohjaimet
-
Pukeutuvat laitteet ja kannettava elektroniikka
-
2,4G/5,8G ISM-kaistan langattomat moduulit
-
Sulautetut viestintäpäätteet
-
Älylaitteet ja kulutuselektroniikka
-
Kompaktit langattomat anturit ja majakat
Pakkaussisältö
-
1 × AH2G.207 (Antenni)
