AntennaHome integroidun sirun antenni 2G/3G/4G/5G 690–2700 MHz

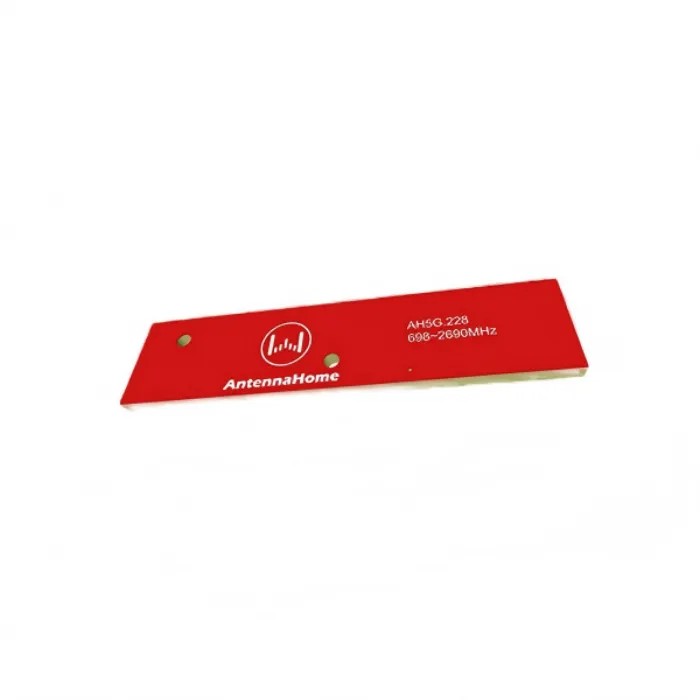

AntennaHome Onboard Chip Antenna (2G/3G/4G/5G, 690–2700 MHz) on korkean suorituskyvyn SMD-antenni, joka on suunniteltu moderneihin matkapuhelinviestintäjärjestelmiin ja tukee 2G, 3G, 4G, 5G, NB-IoT sekä CAT.1/CAT.4 -sovelluksia. Laajakaistaisella taajuusalueella 690 MHz:stä 2690 MHz:iin tämä antenni tarjoaa vakaan RF-suorituskyvyn useilla maailmanlaajuisilla matkapuhelinalueilla. Sen kompakti 42 × 10 × 1,6 mm koko, kuparinen säteilytin ja nauha- ja kelapakkaus tekevät siitä ihanteellisen tiheisiin piirilevyratkaisuihin ja automaattiseen SMT-tuotantoon. Suunniteltu 50 Ω impedanssilla, alhaisella VSWR-arvolla ja ympäriinsä suuntautuvalla pystysuuntaisella polarisaatiolla, se takaa luotettavan yhteydenIoT-päätteille, älylaitteille ja upotetuille viestintämoduuleille.

Ominaisuudet

• Laajakaistainen tuki:690–960 MHz & 1770–2690 MHz
• Yhteensopiva 2G / 3G / 4G / 5G, NB-IoT, CAT.1 & CAT.4 kanssa
• SMD-piirilevyllä integroitusaumattomaan kompaktin piirilevyn liittämiseen
• 2,5 dBi / 3,5 dBi tyypillinen vahvistusvahvalle matkapuhelinsignaalille
• Alhainen VSWR (≤2,5) takaa tehokkaan RF-siirron
• Kuparinen säteilytin + punainen piirilevyn alustavakaan ja tasaisen suorituskyvyn takaamiseksi
• Nauha- ja kelapakkaus optimoitu automaattiseen SMT-kokoonpanoon
• Laaja käyttölämpötila:–40 °C – +85 °C
• Kevyt: vain 3,0 g kappaleelta

Tekniset tiedot

Sähköiset ominaisuudet

Mekaaniset ominaisuudet

Käyttökohteet

• 2G/3G/4G/5G matkapuhelinmoduulit
• NB-IoT ja LTE-CAT.1/CAT.4 -laitteet
• Älymittarit ja käyttöliittymäpäätteet
• IoT-portit ja viestintäsolmut
• Teollisuusautomaatio ja M2M-järjestelmät
• Älykoti ja älykaupunkilaitteet
• Omaisuuden seuranta ja telematiikkalaitteet
• Kompaktit upotetut RF-järjestelmät, jotka tarvitsevat laajakaistaista matkapuhelinpeittoa

Pakkaussisältö

• 1 × AH5G.228
