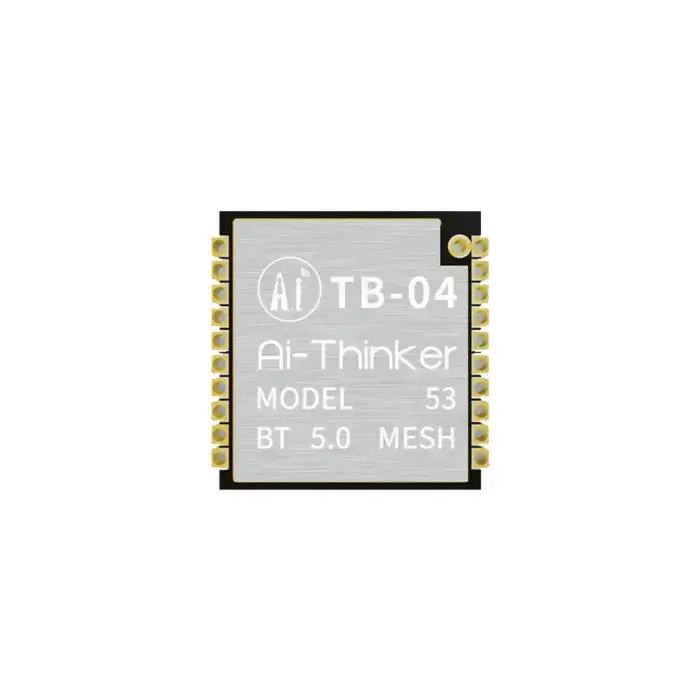

Ai-Thinker TB-04 on kompakti Bluetooth 5.0 Mesh -moduuli, joka on kehitetty älyvalaistukseen, älykotiin ja vähävirtaisiin IoT-sovelluksiin. Osana virallista Ai-Thinker TB -sarjaaTB-04 tukee suoraa älypuhelinpohjaista Mesh-verkottumista ja soveltuu yhdistettyihin valaistus-, kodinkone- ja langattomiin ohjaustuotteisiin, jotka vaativat vakaata BLE-yhteyttä pienessä koossa.
Ai-Thinker TB-04 BLE -moduuli on suunniteltu sovelluksiin, jotka tarvitsevat Bluetooth Mesh -verkottumista, kompaktia piirilevyn integrointia, joustavaa PWM-pohjaista ohjausta ja tehokasta virrankäyttöä. Älylamppuihin, langattomiin himmentimiin, kulutuselektroniikkaan ja sulautettuihin BLE-tuotteisiin TB-04 tarjoaa käytännöllisen yhdistelmän SMD-20-pakkausta, vähävirtaista toimintaa ja valaistukseen keskittyviä ohjausominaisuuksia.
Ominaisuudet
- Bluetooth 5.0 Mesh -moduuliälyvalaistukseen, älykotiin ja sulautettuihin IoT-laitteisiin
- Tukee suoraa älypuhelinpohjaista Mesh-verkottumista ja yhteensopivuutta suurimpien älykaiutin-ekosysteemien kanssa virallisen TB-sarjan esittelyn mukaisesti
- SMD-20 kompakti pakkaus tilaa vaativaan langattomaan tuotesuunnitteluun
- 6 PWM-lähtöä himmennykseen, kirkkauden säätöön ja valaistuksen ohjaukseen
- Kirkkauden työjakson säätöalue 5 %:sta 100 %:iin
- Tukee ulkoisen jousiantennin liitäntää omien antennipadien kautta
- Alhainen virrankulutus, sopii paristokäyttöisiin ja energiatehokkaisiin BLE-tuotteisiin
- Suunniteltu käytännön integraatioon yhdistettyihin kodin laitteisiin, langattomiin ohjaimiin ja kompakteihin BLE-solmuihin
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Ai-Thinker |
| Malli | TB-04 |
| Piirialusta | TLSR8250-sarjaan perustuva BT5.0-ratkaisu |
| Langaton standardi | Bluetooth 5.0 |
| Pakkaus | SMD-20 |
| Mitat | 12,2 x 13,0 x 2,3 mm (+/-0,2 mm) |
| Taajuusalue | 2400 – 2483,5 MHz |
| Maksimilähetysteho | 10 dBm |
| Vastaanottimen herkkyys | -93 dBm +/-2 |
| Liitännät | GPIO, PWM, SPI, ADC |
| Virtalähde | 2,7 V – 3,6 V, käyttövirta vähintään 50 mA |
| Käyttölämpötila | -20 °C – 70 °C |
| Säilytysympäristö | -40 °C – 125 °C, alle 90 % RH |
| Virrankulutus | Syväuni 0,8uA, valmiustila 1,8uA, lähetys 10dBm 20,69mA |
Sovellukset
- Älyvalaistus -järjestelmät, kuten himmennettävät lamput, säädettävät valot ja valaistuksen ohjausmoduulit
- Älykotilaitteet, jotka käyttävät Bluetooth Meshiä langattomaan viestintään ja laiteverkottumiseen
- Kompaktit IoT-moduulit ja vähävirtaiset sulautetut BLE-solmut automaatiotuotteisiin
- Kulutuselektroniikka, joka vaatii Bluetooth 5.0:n, PWM-ohjauksen ja pienen piirilevyn jalanjäljen
- Langattomat ohjausprojektit, jotka tarvitsevat luotettavaa lyhyen kantaman BLE-yhteyttä ja joustavia sulautettuja liitäntöjä
Muu sisältö
Ai-Thinker TB-04 kuuluu viralliseen TB Bluetooth -moduulisarjaan, joka on suunnattu älyvaloille, pistorasioille, ilmastointilaitteille ja muille yhdistetyille kodin tuotteille. Sarja tukee suoraa älypuhelinpohjaista Mesh-verkottumista, mikä tekee TB-04:stä sopivan BLE-älykotiprojekteihin ja valaistusjärjestelmiin, jotka tarvitsevat nopeaa langatonta ohjausta.
Virallisten materiaalien mukaan TB-04 BLE -moduuli tarjoaa myös laitteistosuunnittelun viitteitä, piirilevyn jalanjälkitiedostoja, laiteohjelmistoresursseja ja luotettavuusraportteja. Tämä tekee siitä hyödyllisen sekä tuotearviointiin että toissijaiseen kehitykseen kompakteja Bluetooth 5.0 -tuotteita rakennettaessa IoT– ja älyvalaistusympäristöihin.
Resurssit
- Ai-Thinker TB -sarjan virallinen aihealue
- TB-04:n tekniset tiedot
- TB-04:n piirilevyn jalanjälkipaketti
- TB-sarjan BLE AT -laiteohjelmisto V2.0.5
- TB-04:n luotettavuusraportti
- TB-sarjan CE RED -sertifikaatti
- TB-sarjan FCC-sertifikaatti
Usein kysytyt kysymykset
Tukeeko TB-04 Bluetooth Meshiä?
Kyllä. Virallisen TB-sarjan esittelyn mukaan Ai-Thinker TB-04 tukee <s
