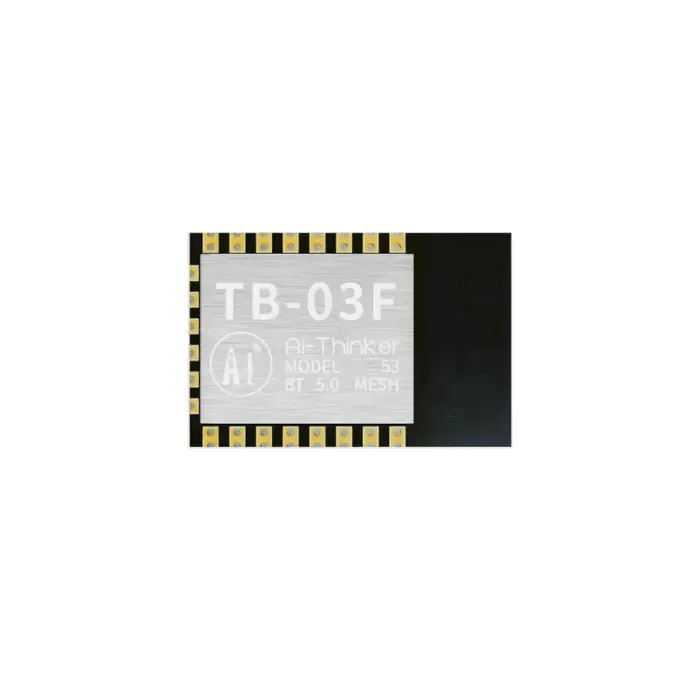

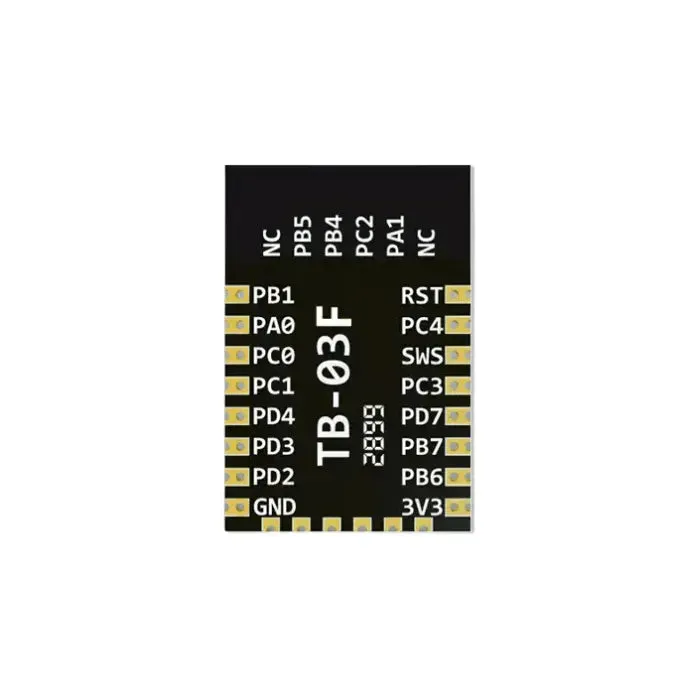

Ai-Thinker TB-03F on kompakti Bluetooth 5.0 Mesh -moduuli, suunniteltu älyvalaistukseen, älykotiin ja vähävirtaisiin IoT-sovelluksiin. Perustuu viralliseen TB-sarjaan, tämä Ai-Thinker TB-03F tukee suoraa Tmall Genie Mesh -ohjausta, vähäviiveistä langatonta viestintää ja käytännöllistä upotettua integrointia yhdistettyihin valaistus- ja kodinkonelaitteisiin.
TB-03F BLE -moduuli on suunniteltu tuotteille, jotka tarvitsevat Bluetooth Mesh -verkon, kompaktin koon, alhaisen virrankulutuksen ja joustavan himmennysohjauksen. Kehittäjille, jotka rakentavat älylamppuja, valaistuksen ohjaimia, BLE-solmuja ja langattomia kodin automaatioratkaisuja, Ai-Thinker TB-03F tarjoaa käytännöllisen yhdistelmän piirilevylle integroitua antennia, 6 PWM-lähtöä ja toissijaisen kehityksen tukea.
Ominaisuudet
- Bluetooth 5.0 Mesh -moduuli, suunniteltu älyvalaistukseen ja älykoti -laitteisiin
- Tukee suoraa ohjausta Tmall Genie Mesh -verkolla ilman erillistä yhdyskäytävää virallisen määritelmän mukaan
- SMD-22 kompakti pakkaus upotettuihin BLE-tuotesuunnitteluihin
- 6 PWM-lähtöä valaistuksen ohjaukseen ja kirkkauden säätöön
- Piirilevylle integroitu antenni, ei tarvetta erilliselle antennille
- Kirkkauden työjakson säätöalue 5 % – 100 %
- 1 kHz PWM-lähtötaajuus valaistuksen ja himmennyksen ohjaukseen
- Tukee useita lepotiloja, joissa syväunen virta on jopa 0,4uA
- Tukee seinäkytkimellä ohjattavaa värilämpötilan vaihtoa
- Tukee toissijaista kehitystä räätälöityihin Bluetooth- ja IoT-sovelluksiin
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Ai-Thinker |
| Malli | TB-03F |
| Piiri | TLSR8250F512ES16 |
| Langaton standardi | Bluetooth 5.0 |
| Pakkaus | SMD-22 |
| Mitat | 24 x 16 x 3 mm (+/-0,2 mm) |
| Taajuusalue | 2400 – 2483,5MHz |
| Lähetysteho | Maksimi 10dBm |
| Vastaanoton herkkyys | -93dBm +/-2 |
| Liitännät | GPIO, PWM, SPI, ADC, I2S |
| Virtalähde | 2,7V – 3,6V, virta vähintään 50mA |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytysympäristö | -40 °C – 125 °C, alle 90 % RH |
| Virrankulutus | Syväuni 0,4uA, valmiustila 2,51mA, lähetys 10dBm 20,54mA |
| Lähetysetäisyys | 80 m – 150 m avoimessa näköyhteydessä |
Sovellukset
- Älyvalaistus tuotteet, mukaan lukien himmennettävät lamput, säädettävät valkoiset lamput ja värilämpötilan säätölaitteet
- Bluetooth Mesh -solmut älykoti-verkkoihin ja langattomaan valaistuksen ohjaukseen
- Pienitehoiset IoT-laitteet, jotka tarvitsevat luotettavaa lyhyen kantaman BLE-yhteyttä
- Sulautetut Bluetooth 5.0 -moduulit kodinkoneisiin, langattomiin kytkimiin ja valaistuksen ohjauspäätteisiin
- Räätälöidyt insinööriprojektit, jotka tarvitsevat kompaktin moduulikoon, PWM-lähdöt ja toissijaisen kehityksen
Muu sisältö
Ai-Thinker TB-03F kuuluu viralliseen TB Bluetooth -moduulisarjaan, joka on suunnattu älyvaloille, pistorasioille, ilmastointilaitteille ja muille yhdistetyille kodin laitteille. Viralliset materiaalit korostavat sen soveltuvuutta Bluetooth Mesh -verkkoratkaisuihin, pieneen viiveeseen ja käytännölliseen integrointiin älykoti– ja IoT-tuotteisiin.
Kehitystyössä TB-03F tukee myös toissijaista kehitystä. Virallinen erittely tarjoaa laitteistosuunnitteluohjeita, piirilevypakettiviitteitä, sovelluspiirikaaviotietoja ja SDK-ohjeistusta, mikä tekee tästä Ai-Thinker BLE -moduulista hyödyllisen sekä tuotekehitykseen että prototyypin arviointiin.
Resurssit
- Ai-Thinker TB -sarjan virallinen aihealue
- TB-03F:n tekninen erittely
- TB-03F:n piirilevyn jalanjälkipaketti
- TB-sarjan BLE AT -laiteohjelmisto V2.0.5
- TB-03F:n SRRC-sertifikaatti
- TB-03F:n luotettavuusraportti
- Telink 825X SDK
Usein kysytyt kysymykset
Tukeeko TB-03F Bluetooth Meshiä?
Kyllä. Virallisen dokumentaation mukaan Ai-Thinker TB-03F tukee <stro
