Ai-Thinker BW20-12F on kaksoiskaistainen Wi-Fi + BLE -moduuli, joka perustuu RTL8711-sarjaan ja on suunniteltu langattomiin IoT-tuotteisiin, jotka tarvitsevat sekä 2,4 GHz että 5 GHz Wi-Fi -yhteyden yhdessä Bluetooth 5.0:n kanssa. Tämä Ai-Thinker BW20-12F -moduuli tukee 802.11a/b/g/n-protokollia, sisältää kaksoisydin-MCU:n jopa 330 MHz nopeudella ja tarjoaa joustavat liitännät älykotilaitteille, langattomille ohjaimille, mobiililaitteille, puettaville elektroniikkalaitteille ja sulautetuille IoT-päätteille.
Ai-Thinker BW20-12F sopii kehittäjille, jotka etsivät kompaktia kaksoiskaistaista WiFi-moduulia BLE-yhteydellä, vakaalla toissijaisella kehitystuellä ja joustavilla antennivaihtoehdoilla. Tuotteisiin, jotka vaativat IoT-viestintää, älykotiverkkoja, Bluetooth-ohjausta ja langatonta tiedonsiirtoa, BW20-12F tarjoaa käytännöllisen tasapainon suorituskyvyn, liitäntöjen ja integroinnin helppouden välillä.
Ominaisuudet
- Kaksoiskaistainen Wi-Fi -moduuli, joka tukee 2,4 GHz ja 5 GHz taajuuksia ja 802.11a/b/g/n WLAN-protokollia
- Bluetooth 5.0 -tuki, jossa BLE Long Range, tehovahvistettu tila ja LE-datan pituuden laajennus
- Ai-Thinker RTL8711 -pohjainen moduulikaksoisydin-MCU:lla: ARM V8.1 suorituskykyinen ydin ja ARM V8M vähävirta-ydin
- Jopa 330 MHz suorituskyky sulautettuihin langattomiin sovelluksiin ja yhdistettyihin IoT-laitteisiin
- Tukee HT20 / HT40, linkkikerroksen yksityisyyttä ja laitteistopohjaista salausmoottoria
- Runsaat liitännät, mukaan lukien UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD ja USB

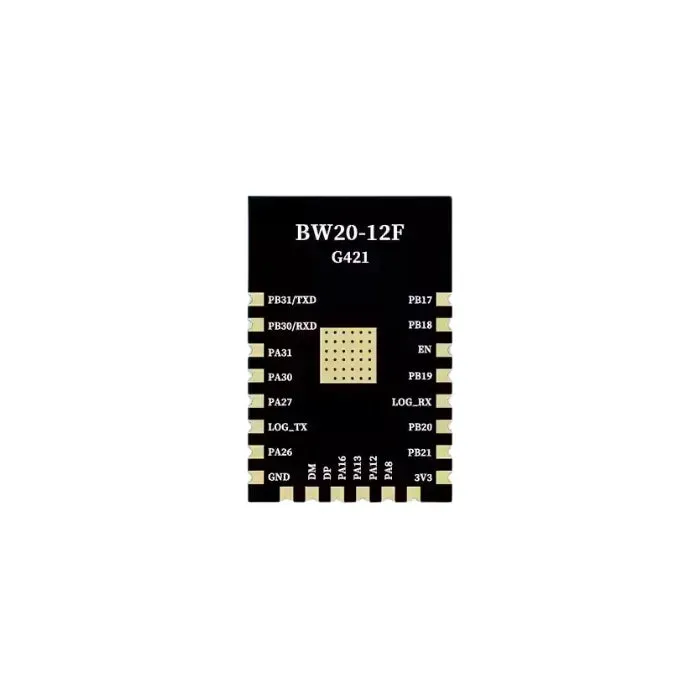

- 17 saatavilla olevaa IO:ta oletuksena joustavaan integrointiin älykotiprojekteihin ja langattomaan ohjaukseen

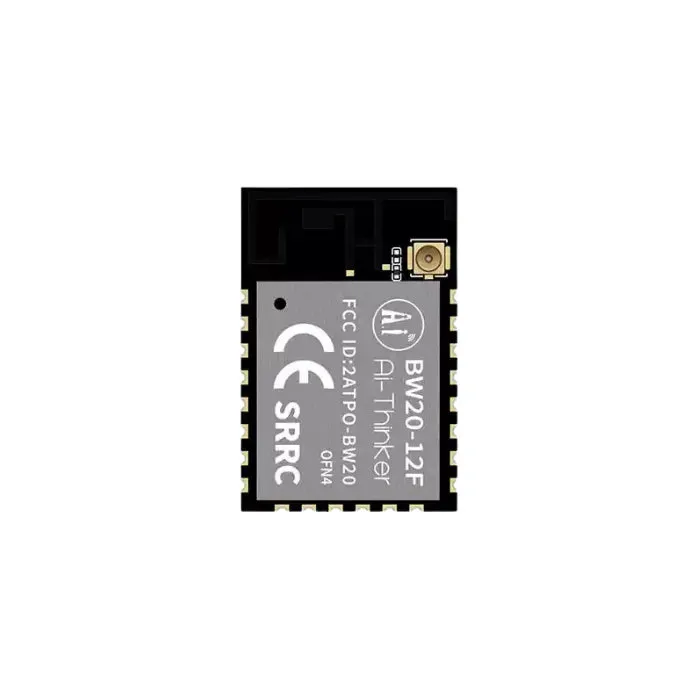

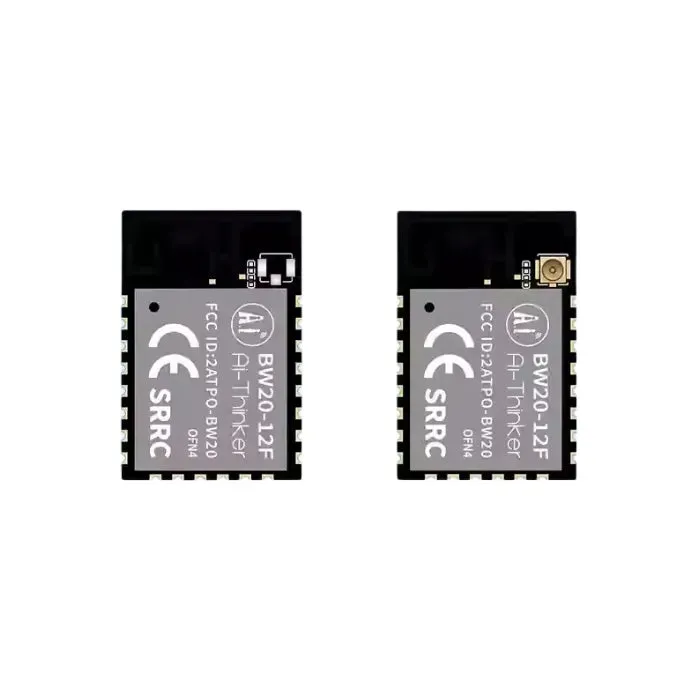

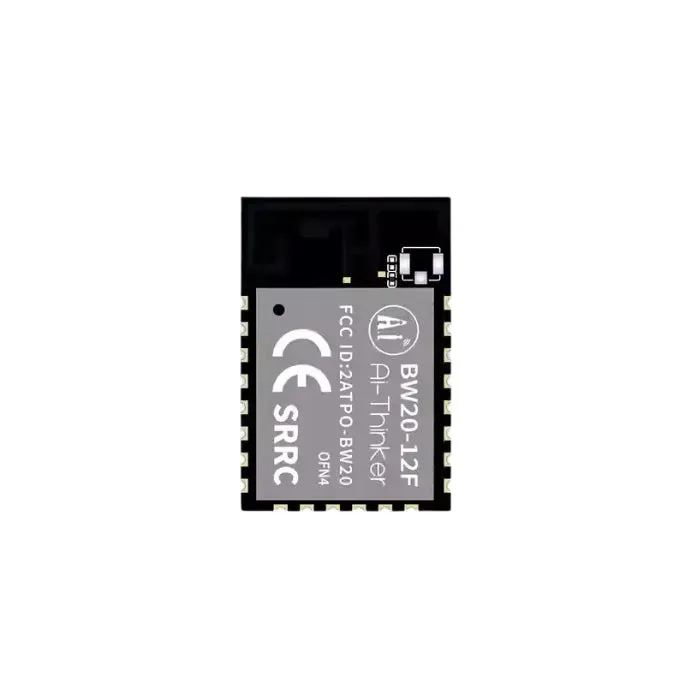

- Jaettu antenniarkkitehtuuri, jossa sisäinen piirilevyantenni ja IPEX-liitin -vaihtoehdot
- Tukee toissijaista kehitystäLinux- ja Windows-ympäristöissä
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Ai-Thinker |
| Malli | BW20-12F |
| Piirialusta | RTL8711-sarja |
| Pakkaus | SMD-22 |
| Koko | 24 x 16 x 3,2 mm (+/-0,2 mm) |
| Langattomat protokollat | Wi-Fi 802.11a/b/g/n, Bluetooth 5.0 |
| Taajuusalue | 2400 – 2483,5 MHz, 5180 – 5825 MHz |
| Antenni | Sisäinen piirilevyantenni, IPEX-liitin (1. sukupolvi) |
| Mikrokontrolleri | Kaksoisydin-MCU, jopa 330 MHz |
| Liitännät | UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB |
| Saatavilla olevat IO:t | Oletus 17 |
| UART-nopeus | Oletus 115200 bps |
| Virtalähde | 3,0 V – 3,6 V, tyypillinen 3,3 V, suositeltu virta yli 500 mA |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytyslämpötila | -40 °C – 125 °C, alle 90 % RH |
| Flash-muisti | Oletus 4 Mt, maksimituettu 16 Mt |
Sovellukset
- IoT-moduulit älykotien yhdyskäytäville, älypistorasioille, älyvalaistukselle ja yhdistetyille kodinkoneille
- Langattomat ohjaustuotteet, jotka vaativat kaksoiskaistaisen WiFi:n ja BLE:n viestintää
- Mobiilitarvikkeet ja puettavat elektroniikkalaitteet, joissa on kompakti sulautettu langaton suunnittelu
- Teollisuus- ja kuluttajalaitteet, jotka tarvitsevat Bluetooth 5.0, 2,4 GHz / 5 GHz Wi-Fi ja joustavat sarjaliitännät
- Sulautetut tuotteet, jotka hyötyvät toissijaisesta kehityksestä, räätälöidystä laiteohjelmistosta ja turvallisesta langattomasta verkottumisesta
Muu sisältö
Ai-Thinker BW20-12F kuuluu viralliseen BW20 kaksoiskaistaisen Wi-Fi + BLE -sarjaan. Ai-Thinkerin dokumentaation mukaan tämä sarja on suunniteltu esineiden internetin viestintään, älykotituotteisiin, mobiililaitteisiin, puettaviin elektroniikkalaitteisiin ja muihin sulautettuihin langattomiin sovelluksiin, joissa vaaditaan kaksoiskaistainen Wi-Fi, Bluetooth 5.0 ja joustavat liitännät.
Kehitystä ja integrointia varten BW20-12F tukee laiteohjelmistopäivityksiä, AT-komentotyönkulkuja ja SDK-pohjaista toissijaista kehitys
