Ai-Thinker BW16 on kaksoiskaistainen Wi-Fi- ja Bluetooth-moduuli, joka perustuu RTL8720DN SoC-piiriin. Virallisen Ai-Thinker-tietolehden mukaan tämä Ai-Thinker Wi-Fi BLE -moduuli tukee 2,4 GHz:n ja 5 GHz:n WLAN-verkkoja, Bluetooth 5.0:aa ja sisältää sekä korkean suorituskyvyn ARM V8 MCU:n että vähävirtaisen ARM V8 MCU:n yhdistettyihin sulautettuihin sovelluksiin.
BW16 soveltuu IoT-laitteisiin, älykotituotteisiin, langattomiin ohjaimiin, puettaviin elektroniikkalaitteisiin sekä kompakteihin yhdistettyihin järjestelmiin, jotka tarvitsevat kaksoiskaistaista Wi-Fiä ja Bluetooth 5.0:aa. Viralliset materiaalit korostavat myös tukea STA/AP/STA+AP-tiloille, FOTA:lle, SmartConfigille, laitteistoturvaominaisuuksille ja joustaville antennivaihtoehdoille, mikä tekee tästä Ai-Thinker-langattomasta moduulista käytännöllisen sekä nopeaan integrointiin että jatkokehitykseen.
Ominaisuudet
- RTL8720DN-pohjainen Wi-Fi + Bluetooth -moduuli kaksoiskaistaisiin langattomiin sulautettuihin tuotteisiin.
- Tukee 802.11a/b/g/n -standardeja 2,4 GHz:n tai 5 GHz:n taajuusalueilla.
- Bluetooth 5.0 -tuki jaettu antennisuunnittelulla.
- Kaksois-MCU-arkkitehtuuri korkean suorituskyvyn ja vähävirtaisten prosessointiytimien kanssa.
- Laitteistoturvatuki, mukaan lukien AES, DES ja SHA -moottorit sekä TrustZone-M ja turvallinen käynnistys.
- Tukee STA / AP / STA+AP, SmartConfigia, AirKissia, paikallista päivitystä ja etäohjelmistopäivitystä (FOTA).
Tekniset tiedot
| Parametri | Määrittely |
|---|---|
| Malli | BW16 |
| Ydinsiru | RTL8720DN |
| Langaton | Wi-Fi 802.11a/b/g/n, Bluetooth 5.0 |
| Taajuusalue | 2400 ~ 2483,5 MHz tai 5180 ~ 5825 MHz |
| Bluetooth-taajuus | 2,402 GHz ~ 2,480 GHz |

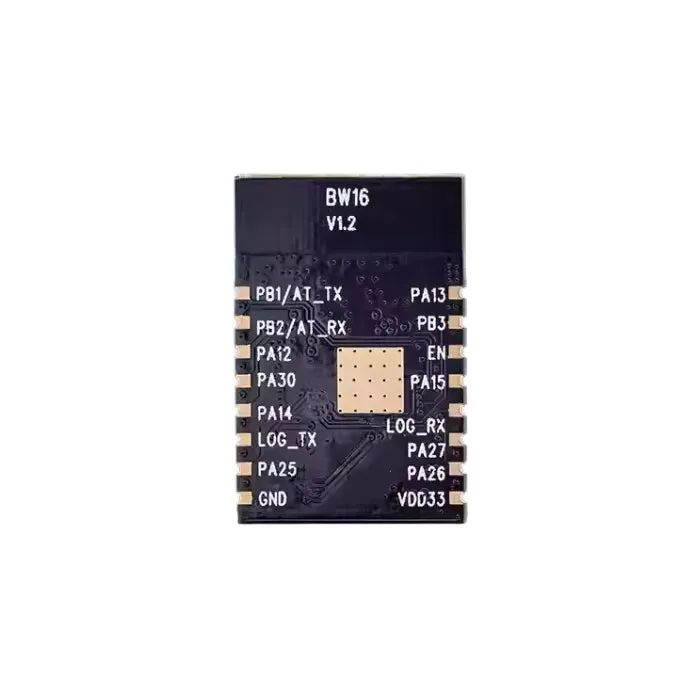

| Paketti | SMD-16 |
| Koko | 24 x 16 x 3 (±0,2) mm |

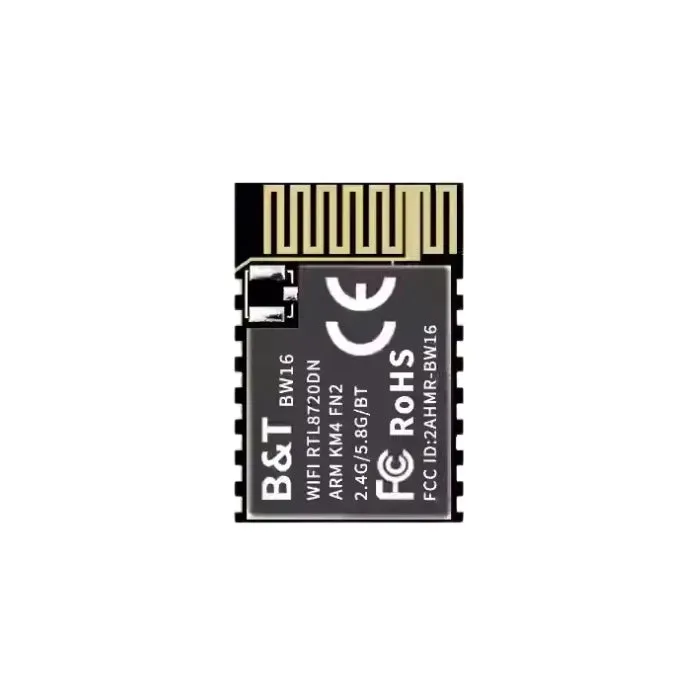

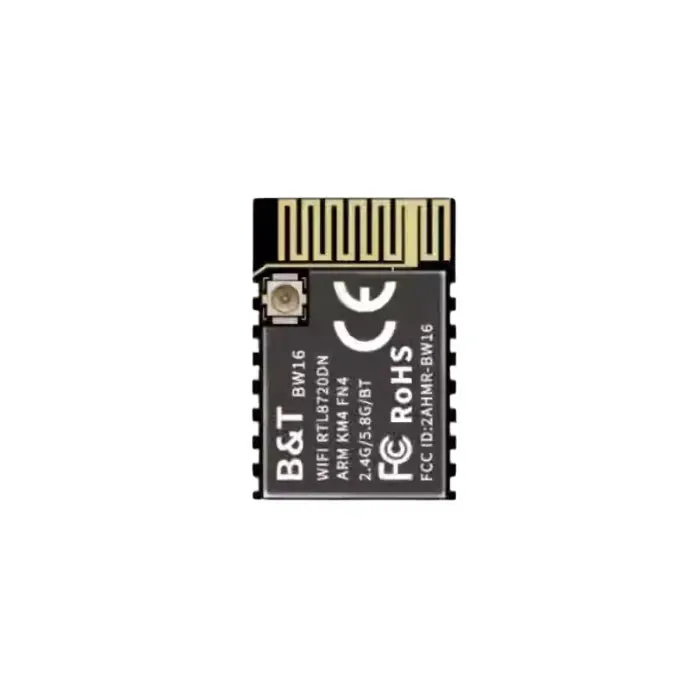

| Antenni | PCB-antenni tai IPEX-antenni |
| Virtalähde | 3,0 V ~ 3,6 V, tyypillinen 3,3 V, virta > 450 mA |
| Liitännät | UART / GPIO / ADC / PWM / IIC / SPI / SWD |
| Käyttölämpötila | -20 °C ~ 70 °C |
| Säilytysympäristö | -40 °C ~ 125 °C, < 90 % RH |
| Hyväksynnät | RoHS, FCC, CE, SRRC |
Sovellukset
- IoT-laitteiden yhdistäminen kaksoiskaistaisen Wi-Fin ja Bluetoothin tuella.
- Älykotituotteet ja kompaktit langattomat ohjausjärjestelmät.
- Puettava elektroniikka ja vähävirtaiset yhdistetyt laitteet.
- Ai-Thinker-kaksoiskaistainen Wi-Fi-kehitys tuotteille, jotka tarvitsevat joustavaa verkkokäyttöönottoa.
Muu sisältö
BW16 on vahva valinta, kun tarvitset kompaktin Ai-Thinker-moduulin, jossa on 2,4 GHz:n ja 5 GHz:n Wi-Fi sekä Bluetooth 5.0. Yksinkertaisempiin yksikaistamoduuleihin verrattuna se tarjoaa kehittäjille enemmän joustavuutta käyttöönotossa, laajemman yhteensopivuuden ja paremman soveltuvuuden tuotteisiin, jotka tarvitsevat vahvempia langattomia vaihtoehtoja ja turvallisia ohjelmistopäivitysprosesseja.
Resurssit
BW16-tietolehti
Usein kysytyt kysymykset
Mihin BW16:tä käytetään?
Sitä käytetään Ai-Thinker-langattomaan IoT-kehitykseen, älykotijärjestelmiin, puettavaan elektroniikkaan ja kaksoiskaistaiseen Wi-Fiin sekä Bluetoothiin perustuvissa sulautetuissa tuotteissa.
Tukeeko BW16 sekä 2,4 GHz:n että 5 GHz:n Wi-Fiä?
Kyllä. Viralliset tiedot listaavat kaksoiskaistaisen Wi-Fin tuen sekä 2,4 GHz:n että 5 GHz:n taajuuksilla.
Miksi valita BW16?
Se yhdistää kaksoiskaistaisen Wi-Fin, Bluetooth 5.0:n, laitteistoturvan tuen, joustavat antennivaihtoehdot ja käytännölliset ohjelmistopäivitysominaisuudet yhteen kompaktin Ai-Thinker-moduulin.
