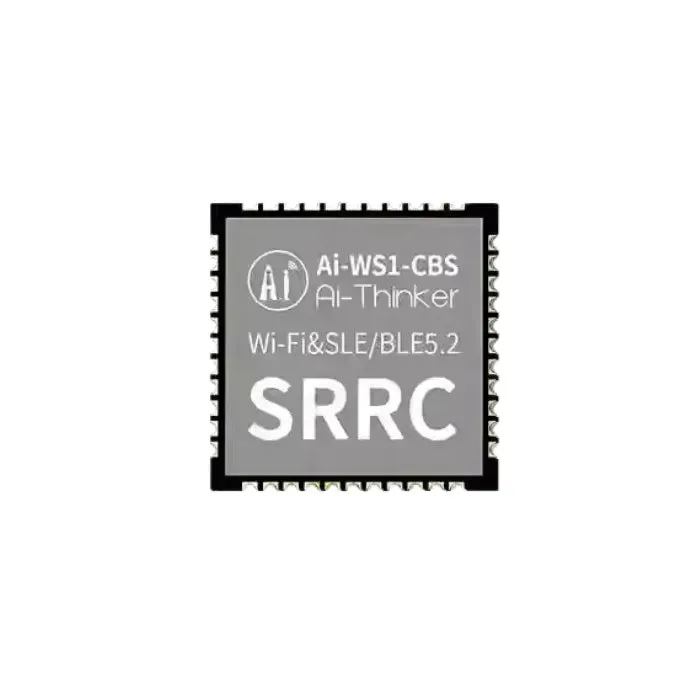

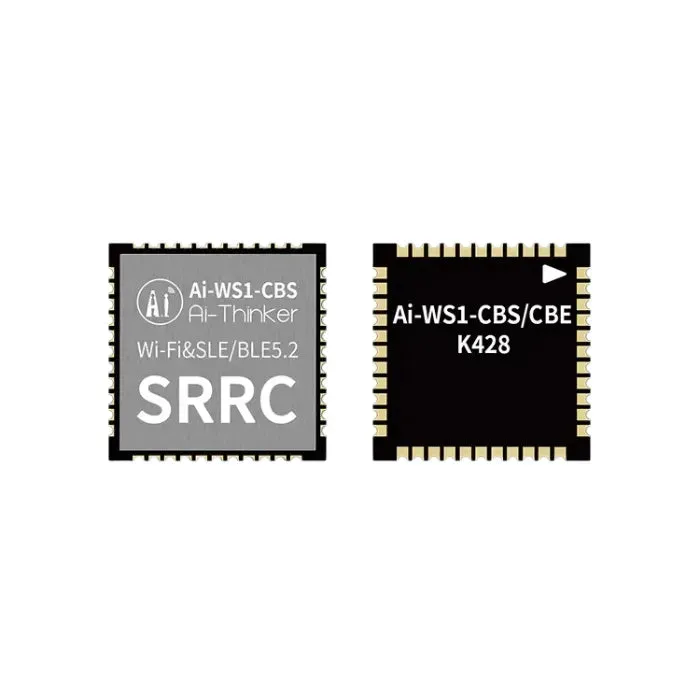

Ai-Thinker Ai-WS1-CBS on kompakti Wi-Fi 6 + BLE 5.2 + SLE 1.0 langaton moduulialusta, joka perustuu Hi3873-sarjan siruun. Tämä Ai-WS1-CBS-ratkaisu tukee IEEE 802.11 b/g/n/ax-standardeja 2,4 GHz-kaistalla yhdessä Bluetooth Low Energyn ja SLE 1.0:n kanssa, tehden siitä sopivan IoT-, älykoti-, langattoman ohjauksen ja sulautetun yhteyden sovelluksiin.

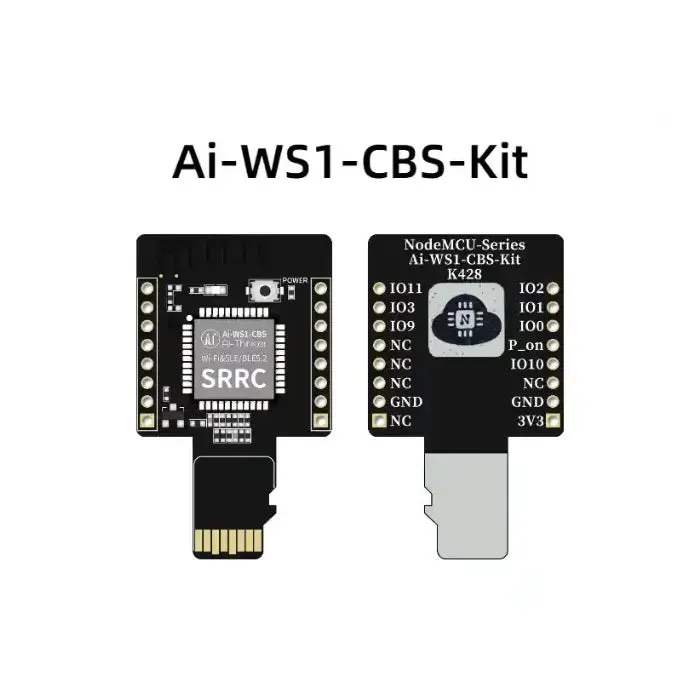

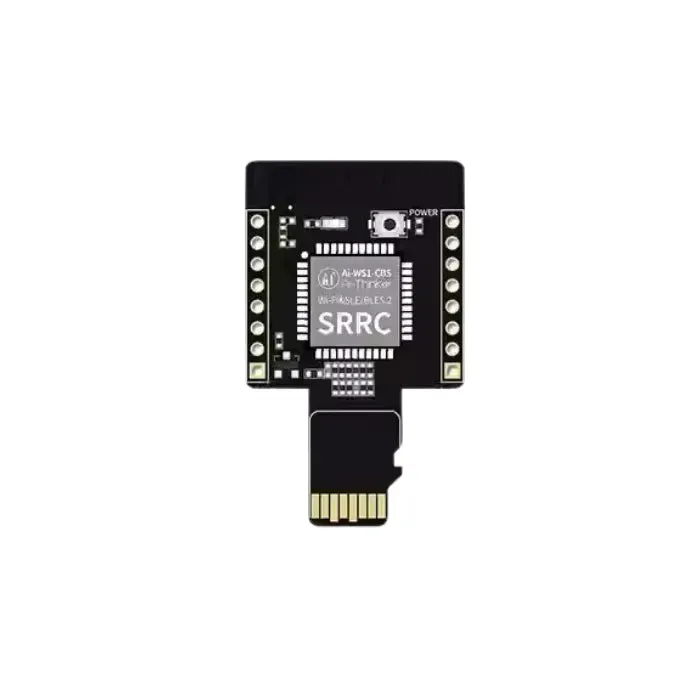

Tämä tuotteen sivu kattaa sekä Ai-WS1-CBS-moduulin että Ai-WS1-CBS-Kitin. Kehittäjille ja tuote-tiimeille, jotka työskentelevät Wi-Fi 6 IoT-laitteiden, BLE-pohjaisen viestinnän ja kompaktien sulautettujen järjestelmien parissa, Ai-Thinker Ai-WS1-CBS-alusta tarjoaa käytännöllisiä vaihtoehtoja arviointiin, integrointiin ja langattomaan tuotekehitykseen.
Ominaisuudet
- Wi-Fi 6 + BLE 5.2 + SLE 1.0 langaton alusta nykyaikaiseen sulautettuun yhteyteen
- Perustuu Hi3873-sarjan siruun, jossa on sisäänrakennettu 32-bittinen suoritin jopa 240 MHz
- Tukee IEEE 802.11 b/g/n/ax-standardeja 2,4 GHz-kaistalla
- Tukee BLE 4.0 / 4.1 / 4.2 / 5.0 / 5.1 / 5.2
- Tukee SLE 1.0:aa matalan viiveen ja vähävirtaisen lyhyen kantaman viestintään
- Tukee 20/40 MHz kaistanleveyttä, 1T1R ja nopeuksia jopa 150 Mbps
- Wi-Fi-käyttötilat sisältävät STA, SoftAP, STA+SoftAP ja STA+PTP
- Rajapinnat sisältävät UART, GPIO ja nopean SDIO 2.0:n
- Integroitu RF-etupään lohkot, mukaan lukien Balun, PA ja LNA
- Tukee suojausominaisuuksia kuten WPA / WPA2 / WPA3 Personal / WPS2.0
Tekniset tiedot
| Parametri | Ai-WS1-CBS-moduuli | Ai-WS1-CBS-Kit |
|---|---|---|
| Brändi | Ai-Thinker | Ai-Thinker |
| Malli | Ai-WS1-CBS | Ai-WS1-CBS-Kit |
| Ydinsiru | Hi3873-sarja | Hi3873-sarja |
| Pakkaus | SMD-44 | DIP-16 |
| Koko | 12,0 x 12,0 x 2,4 mm (+/-0,2 mm) | 26,0 x 27,0 mm (+/-0,2 mm), ilman liitinosaa |
| Antenni | Leimasimen rei’ityskone | Leimasimen rei’ityskone |
| Taajuus | 2400 – 2483,5 MHz | 2400 – 2483,5 MHz |
| Langaton | Wi-Fi 6, BLE 5.2, SLE 1.0 | Wi-Fi 6, BLE 5.2, SLE 1.0 |
| Virtalähde | 3,0 V – 3,6 V, virta vähintään 500 mA | 3,0 V – 3,6 V, virta vähintään 500 mA |
| Liitännät | UART, SDIO, GPIO | UART, SDIO, GPIO |
| Saatavilla olevat IO:t | 7 | 7 |
| Turvallisuus | WPA, WPA2, WPA3 Personal, WPS2.0 | WPA, WPA2, WPA3 Personal, WPS2.0 |
| Flash-muisti | Ilman Flash-muistia | Ilman Flash-muistia |
| Käyttölämpötila | -40 °C – 85 °C | -40 °C – 85 °C |
| Säilytyslämpötila | -40 °C – 125 °C, alle 90 % RH | -40 °C – 125 °C, alle 90 % RH |
Sovellukset
- IoT-laitteet, jotka tarvitsevat kompaktin Wi-Fi 6– ja BLE 5.2-yhteyden
- Älykodin päätelaitteet, ohjauspaneelit, yhdistetyt laitteet ja langattomat moduulit
- Sulautetut järjestelmät, jotka tarvitsevat 2,4 GHz Wi-Fin, SLE 1.0n ja joustavia sarjaliitäntöjä
- Langattomien tuotteiden arviointi ja kehitys käyttäen moduulia tai kehityspakettia
- Sovellukset, jotka hyötyvät kompaktista laitteistosta, turvallisesta langattomasta viestinnästä ja vähävirtaisesta yhteydestä
Muu sisältö
Ai-Thinker Ai-WS1-CBS on suunnattu kompaktiksi langattomaksi ratkaisuksi sulautetuille tuotteille, jotka tarvitsevat yhdistelmän Wi-Fi 6:ta, BLE 5.2:ta ja SLE 1.0:aa. Virallinen tekninen tieto korostaa Hi3873-alustaa, integroitua suojausmoottoria, SDIO-pohjaista isäntäyhteyttä sekä käytännöllistä tukea yleisille langattomille toimintatiloille IoT– ja älykoti-skenaarioissa.
Koska tämä ilmoitus kattaa sekä moduulin että kehityspaketin, se sopii eri kehitysvaiheissa oleville tiimeille. Moduuli soveltuu paremmin lopulliseen tuotteen integrointiin, kun taas kehityspaketti on kätevämpi testaukseen, rajapintojen käyttöön ja langatt
