Ai-Thinker Ai-WB2-12F on kompakti Wi-Fi- ja BLE-moduuli, joka perustuu BL602-prosessoriin. Virallisen Ai-Thinker-määrittelyn mukaan tämä Ai-Thinker-langaton moduuli tukee Wi-Fi 802.11 b/g/n, BLE 5.0, vähävirtaista 32-bittistä RISC-suoritinta ja monipuolisia liitäntöjä, kuten SDIO, SPI, UART, I2C, IR-kaukosäädin, PWM, ADC, DAC, PIR ja GPIO.
Ai-WB2-12F sopii IoT-laitteisiin, älykodin tuotteisiin, puettaviin elektroniikkalaitteisiin, langattomiin ohjaimiin, anturisolmuihin ja vähävirtaisiin sulautettuihin viestintäprojekteihin. Sen SMD-22-paketti, piirilevyantenni, oletus 4 Mt flash-muisti, WPA3-tuki sekä AT-komentojen ja toissijaisen kehityksen tuki tekevät tästä Ai-Thinker Wi-Fi BLE -moduulista käytännöllisen kompaktien tuotteiden integrointiin ja sulautettuun langattomaan kehitykseen.
Ominaisuudet
- BL602-pohjainen Wi-Fi + BLE -moduuli kompakteihin sulautettuihin langattomiin tuotteisiin.
- Wi-Fi 802.11 b/g/n ja BLE 5.0 tuki Bluetooth Mesh -ominaisuudella.
- SMD-22-paketti ja piirilevyantenni sujuvaa laitteistointegraatiota varten.
- Oletuksena 4 Mt flash-muistia laajennustuen kanssa.
- WPA3-turvallisuus, turvallinen käynnistys, AES-moottori, SHA-tuki, TRNG ja PKA-ominaisuudet virallisissa moduulimateriaaleissa.
- AT-komentotuki ja toissijainen kehitystuki nopeampaan tuotteen käyttöönottoon.
Tekniset tiedot
| Parametri | Tekniset tiedot |
|---|---|
| Malli | Ai-WB2-12F |
| Ydinsuoritin | BL602 |
| Suoritin | 32-bittinen RISC |
| RAM-muisti | 276KB |
| Langaton | Wi-Fi 802.11 b/g/n, BLE 5.0, Bluetooth Mesh |
| Pakkaus | SMD-22 |

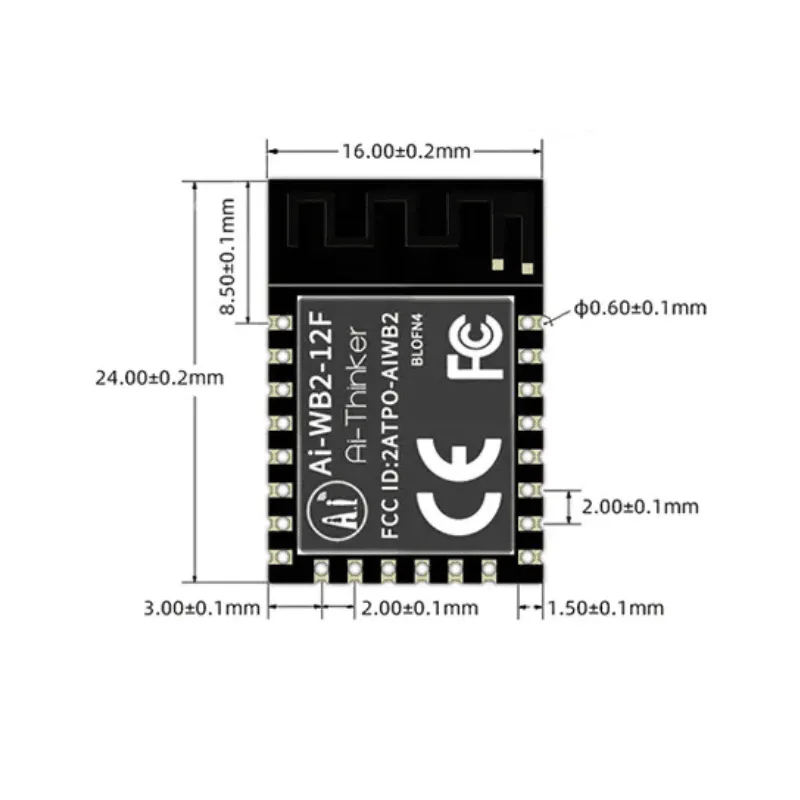

| Koko | 24,0 x 16,0 x 3,1 (±0,2) mm |
| Antenni | Sisäinen piirilevyantenni |
| Taajuus | 2400 ~ 2483,5 MHz |
| Virtalähde | 2,7 V ~ 3,6 V, käyttövirta ≥500 mA |
| Liitännät | UART / GPIO / ADC / PWM / I2C / SPI / SDIO / IR-kaukosäädin / DAC / PIR |
| IO | 15 |
| UART-nopeus | Oletus 115200 bps |
| Turvallisuus | WPS / WEP / WPA / WPA2 Personal / WPA2 Enterprise / WPA3 |
| Flash-muisti | Oletuksena 4 Mt, laajennustuki |
| Käyttölämpötila | -40°C ~ 85°C |
| Säilytyslämpötila | -40°C ~ 125°C, ≤ 90 % RH |
Sovellukset
- IoT-laitteiden liitettävyys ja vähävirtaiset langattomat viestintäsolmut.
- Älykotituotteet ja yhdistetyt kodin elektroniikkalaitteet.
- Puettava elektroniikka ja mobiilit sulautetut langattomat suunnitelmat.
- Ai-Thinker Wi-Fi BLE -kehitys AT-komentointegraatiota ja toissijaisia kehitystyönkulkuja varten.
Muu sisältö
Ai-WB2-12F on hyvä valinta, kun tarvitset kompaktin Ai-Thinker-moduulin, jossa on kypsä langaton tuki, käytännöllinen pääsy oheislaitteisiin ja enemmän IO-kapasiteettia sulautettujen tuotteiden kehitykseen. Se on erityisen hyödyllinen projekteissa, jotka tarvitsevat sekä Wi-Fiä että BLE:tä kompaktissa paketissa, jossa on piirilevyantenni.
Resurssit
Ai-WB2-12F:n tekniset tiedot
Ai-WB2-sarjan virallinen dokumentaatio
Ai-Thinkerin sertifikaatit
Usein kysytyt kysymykset
Mihin Ai-WB2-12F:tä käytetään?
Sitä käytetään Ai-Thinkerin langattomaan IoT-kehitykseen, älykodin solmuihin, puettaviin elektroniikkalaitteisiin, vähävirtaisiin langattomiin ohjaimiin ja kompakteihin yhdistettyihin tuotteisiin.
Tukeeko Ai-WB2-12F sekä Wi-Fiä että BLE:tä?
Kyllä. Viralliset tekniset tiedot listaavat Wi-Fi 802.11 b/g/n ja BLE 5.0 tuen.
Miksi valita Ai-WB2-12F?
Se yhdistää SMD-22-paketin, piirikortille integroidun antennin, käytännölliset turvallisuusominaisuudet, suuremman IO-määrän ja Ai-
