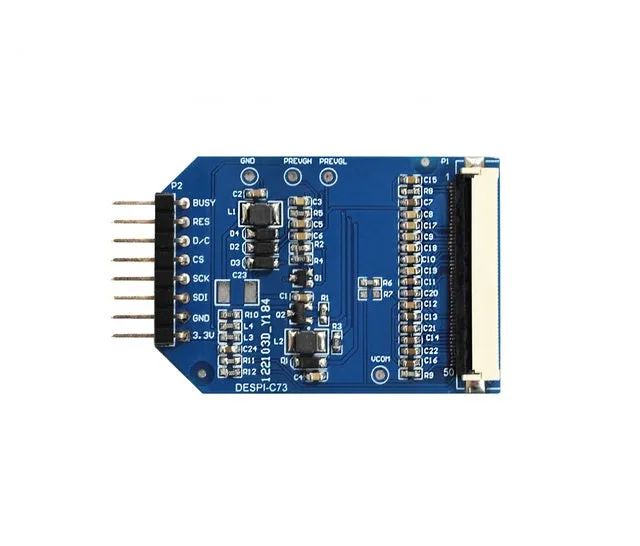

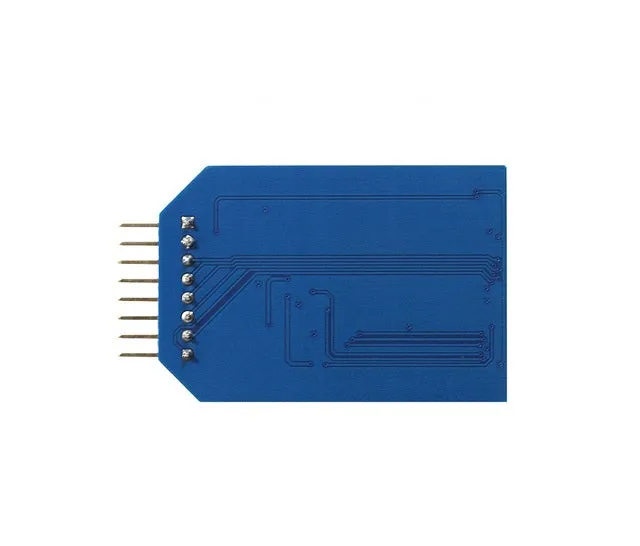

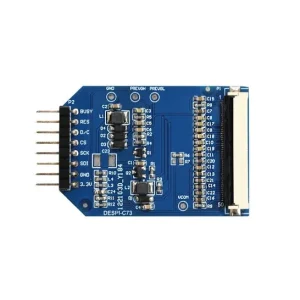

7,3 tuuman ja 4 tuuman E-Paper HAT -sovitinlevy

Tämä 7,3 tuuman ja 4 tuuman E-Paper HAT -sovitinlevy on erikoistunut ajuripiiri, joka on suunniteltu ohjaamaan elektronisia paperi- (e-paperi/e-ink) näyttöjä. Lisävirtapiirin ansiosta tämä sovitinlevy tarjoaa tarvittavan käyttöjännitteen sekä 4-tuuman että 7,3-tuuman e-paperinäytöille. Levy hyödyntää keskeisiä komponentteja, kuten SI1308EDL MOSFET:iä ja MBR0530 Schottky-diodia tehokkaaseen virranhallintaan ja jännitteen vahvistukseen. Täydellinen Raspberry Pi -projekteihin, IoT-näyttöihin, digitaaliseen opastukseen ja kaikkiin sovelluksiin, jotka vaativat matalatehoisia, korkean kontrastin e-ink-näyttöjä. Kompakti 47×32 mm:n muotoilu tekee siitä ihanteellisen tilaa rajoittaviin projekteihin.

Tekniset tiedot

Sovellukset

• Raspberry Pi -e-paperinäyttöprojektit
• Digitaalinen opastus ja informaationäytöt
• IoT- ja älykotiratkaisut
• E-kirjan lukijaprojektit
• Matalaenergiset tilailmaisimet
• Sähköiset hyllyetiketit (ESL)
• Teollisuuden valvontanäytöt
• Kannettavat paristokäyttöiset laitteet
• Taideasennukset ja koristeelliset näytöt
• Sääasemat ja ympäristönvalvontalaitteet

Pakkaus sisältää

• 1x E-Paper HAT -sovitinlevy (yhteensopiva 7,3 ja 4 tuuman kanssa)

Tärkeimmät ominaisuudet

• Kaksinäyttötuki: Yhteensopiva sekä 4-tuumaisen että 7,3-tuumaisen e-paperinäytön kanssa
• Lisävirtapiiri: Tarjoaa tarvittavan käyttöjännitteen e-paperinäytön toimintaan
• Korkealaatuiset komponentit: SI1308EDL MOSFET ja MBR0530 Schottky-diodi luotettavaan suorituskykyyn
• SPI-liitäntä: Vakio SPI -kommunikaatio mikrokontrollereiden helppoon integrointiin
• Kompakti muotoilu: Pieni 47×32 mm:n koko tilaa rajoittaviin sovelluksiin
• 3,3 V:n käyttöjännite: Matala käyttöjännite vähentää virrankulutusta
• Boost-tunnistuspisteet: Varatut testipisteet helppoon vianmääritykseen ja ongelmanratkaisuun
• Laaja lämpötila-alue: Toimii -20 °C:sta +70 °C:een erilaisissa ympäristöissä
• 50-nastainen liitin: 0,5 mm:n askelvälin liitin näytön varmaan liittämiseen
• Suunnittelun viite: Alkuperäinen suunnittelun viite käyttäjätuotekehitykseen

Usein kysytyt kysymykset

Q1: Mitkä e-paperinäyttökoot ovat yhteensopivia tämän HAT-sovittimen kanssa?
A: Tämä adapterikortti on erityisesti suunniteltu tukemaan 4-tuumaisia ja 7,3-tuumaisia e-paperinäyttöjä. Reunaboost-piiri on optimoitu tarjoamaan oikean käyttöjännitteen näille näytön kokoluokille. Muiden näyttökokojen käyttäminen ei välttämättä takaa oikeaa toimintaa tai voi jopa vahingoittaa näyttöä. Varmista aina, että e-paperinäyttösi tekniset tiedot vastaavat tuettuja kokoja ennen liittämistä.

Q2: Mikä on reunaboost-piirin tarkoitus?
A: E-paperinäytöt vaativat korkean jännitteen (tyypillisesti 15-20 V) elektroföretisten hiukkasten ohjaamiseen, kun taas ohjain toimii matalalla jännitteellä (3,3 V). Reunaboost-piiri nostaa 3,3 V syötteen korkeampaan jännitteeseen, jota näyttö tarvitsee. Tämä piiri käyttää SI1308EDL MOSFET:iä ja MBR0530 Schottky-diodia jännitteen tehokkaaseen nostamiseen säilyttäen vakauden ja hyötysuhteen. Ilman tätä boost-piiriä e-paperinäyttö ei toimisi oikein.

Q3: Mitä komponentteja boost-piirissä käytetään ja miksi?
A: Boost-piirissä käytetään kahta keskeistä komponenttia: SI1308EDL (P-kanavainen MOSFET) ja MBR0530 (Schottky-diodi). SI1308EDL toimii kytkinelementtinä boost-muuntimessa tarjoten alhaisen kytkentävastuksen ja korkean hyötysuhteen. MBR0530 Schottky-diodi mahdollistaa nopean kytkennän ja alhaisen etujännitteen, mikä minimoi tehonhukkaa. Nämä komponentit on valittu niiden luotettavuuden ja suorituskyvyn vuoksi e-paperinäyttösovelluksissa, joissa tarkka jännitteen hallinta on kriittistä.
